德国ELAFLEX埃拉弗雷克斯 ERV-D 200.10橡胶膨胀节 电厂化工管道用

ELAFLEX ERV-D 200.10 是一款橡胶膨胀节，由德国 ELAFLEX Gummi Ehlers GmbH（埃拉弗雷克斯）原厂研发制造。ELAFLEX 成立于1923年，总部位于德国汉堡，在流体传输设备和管道补偿器领域拥有超过百年的技术积累。

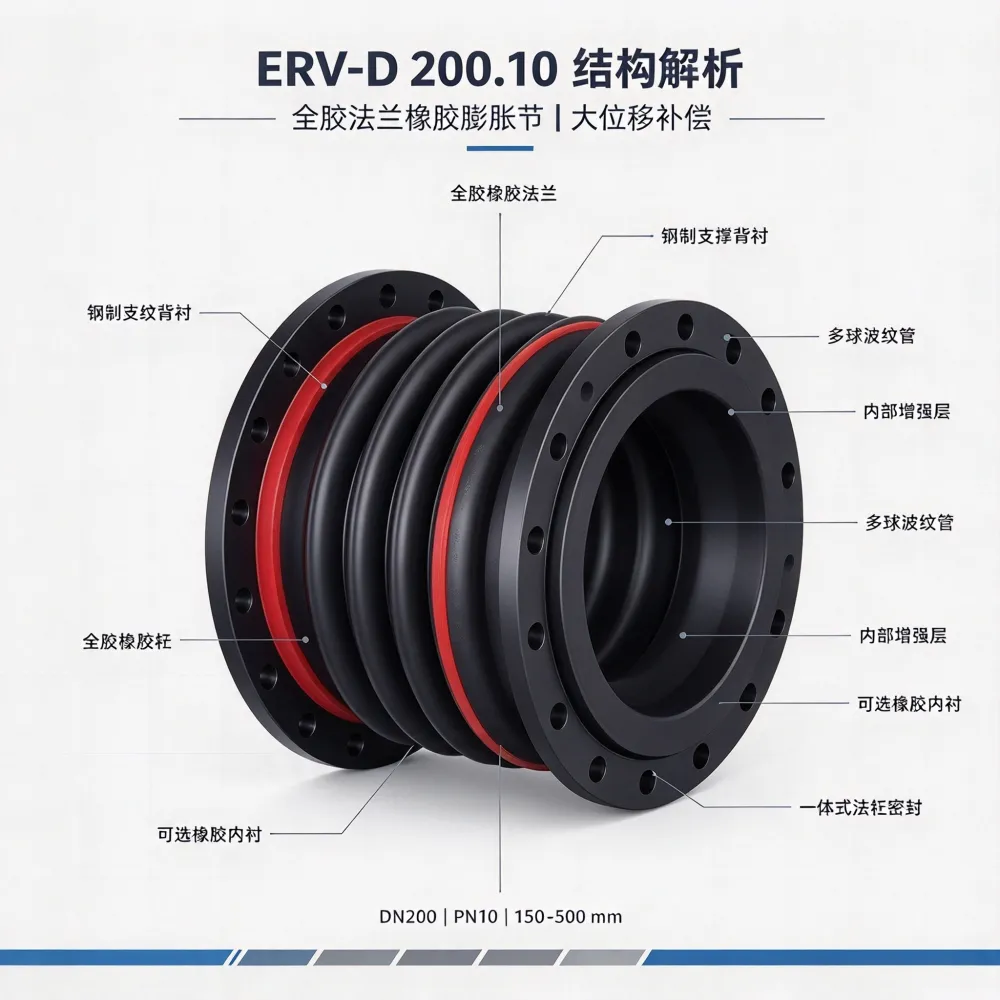

ERV-D 200.10 属于 ERV-D 系列全胶法兰橡胶膨胀节，采用单球或多球波纹管结构，配备全面橡胶法兰和背衬钢制支撑法兰。公称直径 DN200，工作压力 PN10（10 bar）。该膨胀节具有高膨胀补偿和低压降特点，法兰连接无需额外密封件。ERV-D 系列覆盖 DN200 至 DN4200 的广泛通径范围，长度 150 至 500 mm，可根据要求提供其他尺寸。产品按照压力设备指令 2014/68/EU 根据操作条件进行设计。

核心参数表

功能特点

1. 全橡胶法兰设计，无需额外密封件

ERV-D 200.10 采用全面橡胶法兰配合背衬钢制支撑法兰。橡胶法兰的全脸设计确保法兰连接处的可靠密封，安装时无需额外加装密封垫片。在管道系统中，这一设计简化了安装工序，减少了因垫片老化或安装不当导致的泄漏风险。

2. 高膨胀补偿与低压降

ERV-D 系列以高膨胀补偿和低压降为设计特点。波纹管采用单球或多球结构，可吸收轴向、横向和角向方向的静态或动态运动。在管道系统中，膨胀节可补偿装配不准确性和施工沉降，减少振动和噪音的传递。

3. 宽通径覆盖，适配大型管道系统

ERV-D 系列公称直径覆盖 DN200 至 DN4200。在发电厂、化学工业、天然气和水分配、焚烧厂、造船以及机器和发动机制造等大型工厂中，该系列可提供适配大口径管道的膨胀补偿方案。

4. 多材质橡胶选项，适配多样化介质

ERV-D 系列的内衬橡胶可选 EPDM、NBR、CR、CSM、FPM 等多种材质。不同橡胶类型适配不同介质：EPDM 适用于冷却水、热水、海水和酸；NBR 适用于矿物油产品；CSM 适用于侵蚀性酸、碱和化学品；FPM 适用于侵蚀性化学品和石油衍生物。用户可根据介质特性灵活选择。

5. 可配真空支撑环与拉杆，适配特殊工况

ERV-D 可配真空支撑环（真空密封至 0.8 bar 绝压），多球波纹管可配压力支撑环。拉杆和角度限制器的使用可减少固定点的反作用力，保护管道系统。还可选配内部保护套、紫外线防护罩和防火套管等附件。

适用场景

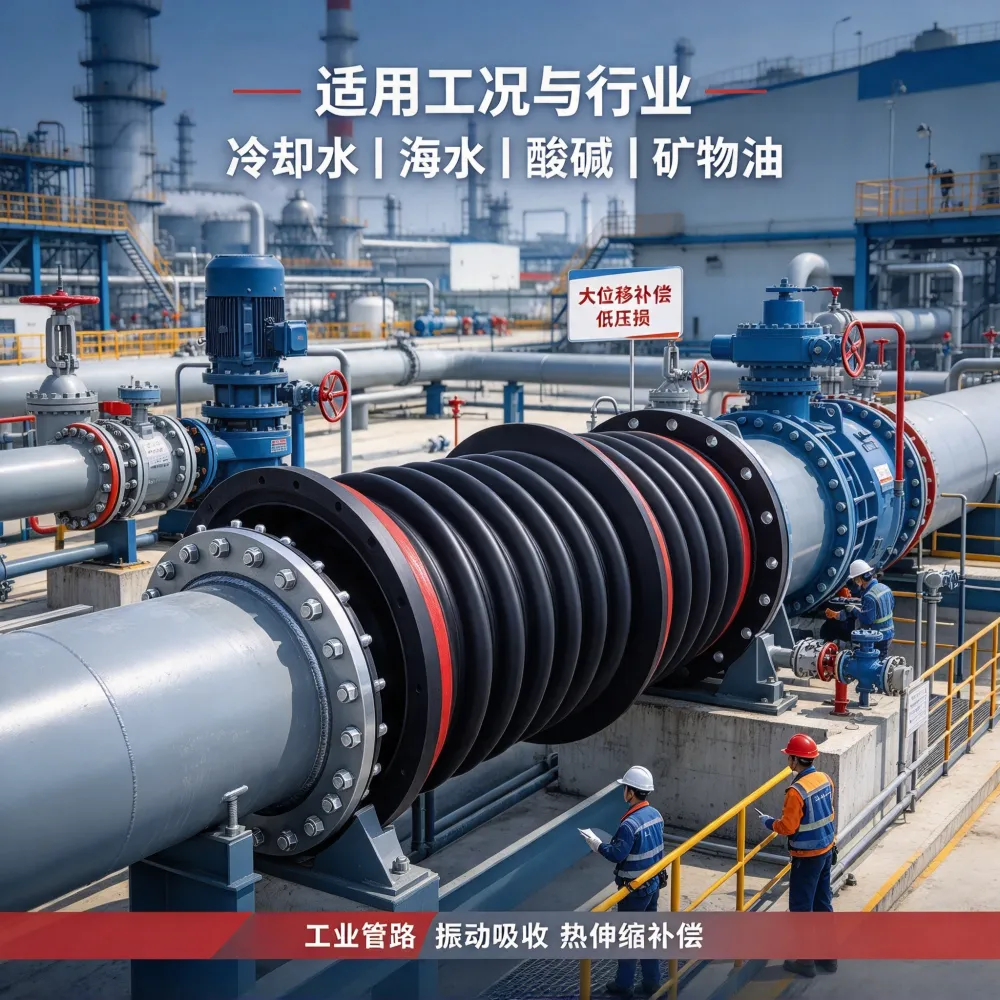

ERV-D 200.10 在大型工业管道系统中应用广泛：

• 发电厂：用于冷却水、热水管道的振动隔离和位移补偿

• 化学工业：用于酸、碱、化学品管道的膨胀补偿

• 天然气与水分配：用于气体和水管道的减振降噪

• 造船与海洋工程：用于船舶管道系统的振动隔离

• 焚烧厂与大型工厂：用于大口径管道的装配误差补偿和结构沉降适应

配套耗材

订货说明

ERV-D 200.10 采用 ELAFLEX 标准型号编码体系：

• ERV-D = 全胶法兰橡胶膨胀节系列

• 200 = 公称直径 DN200

• 10 = 工作压力 PN10

订货时建议确认以下信息：

• 型号：ERV-D 200.10

• 公称直径：DN200

• 工作压力：PN10

• 长度要求（150 – 500 mm）

• 内衬橡胶材质（EPDM / NBR / CR / CSM / FPM）

• 法兰标准（DIN / ANSI / AWWA / BS / JIS）

• 是否需要真空支撑环或拉杆
