德国ELAFLEX ERV-GR 80.ASA 300 ZS膨胀节 DN80 耐酸碱 化工管路用
ELAFLEX ERV-GR 80.ASA 300 ZS 是一款绿环（Green Ring）橡胶膨胀节，由德国 ELAFLEX Gummi Ehlers GmbH（埃拉弗雷克斯）原厂研发制造。ERV-GR 系列以绿色带环为标识，专为化学品、酸、碱及腐蚀性化学废水设计，也可用于含油压缩空气（最高 90°C）。

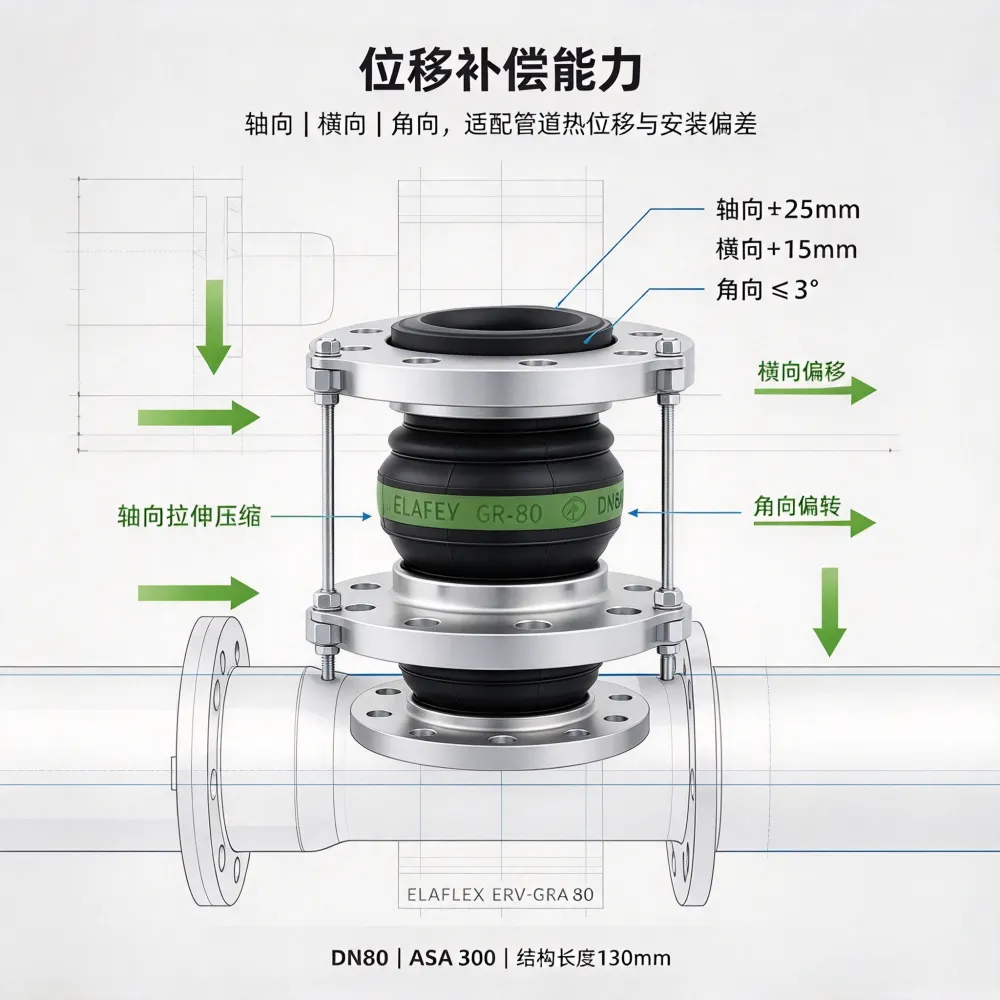

该型号公称直径 DN80，压力等级 ASA 300（对应 5.17MPa），结构长度 130mm（不含法兰）。内衬采用 Hypalon（CSM，氯磺化聚乙烯）材质，具备优异的耐化学腐蚀性能，同时具有电绝缘性。工作温度范围 -20°C 至 +100°C（短期可达 +110°C）。位移补偿能力方面，轴向 ±25mm、横向 ±15mm、角向 ≤3°，适配化工、能源、水处理等领域的管道系统。

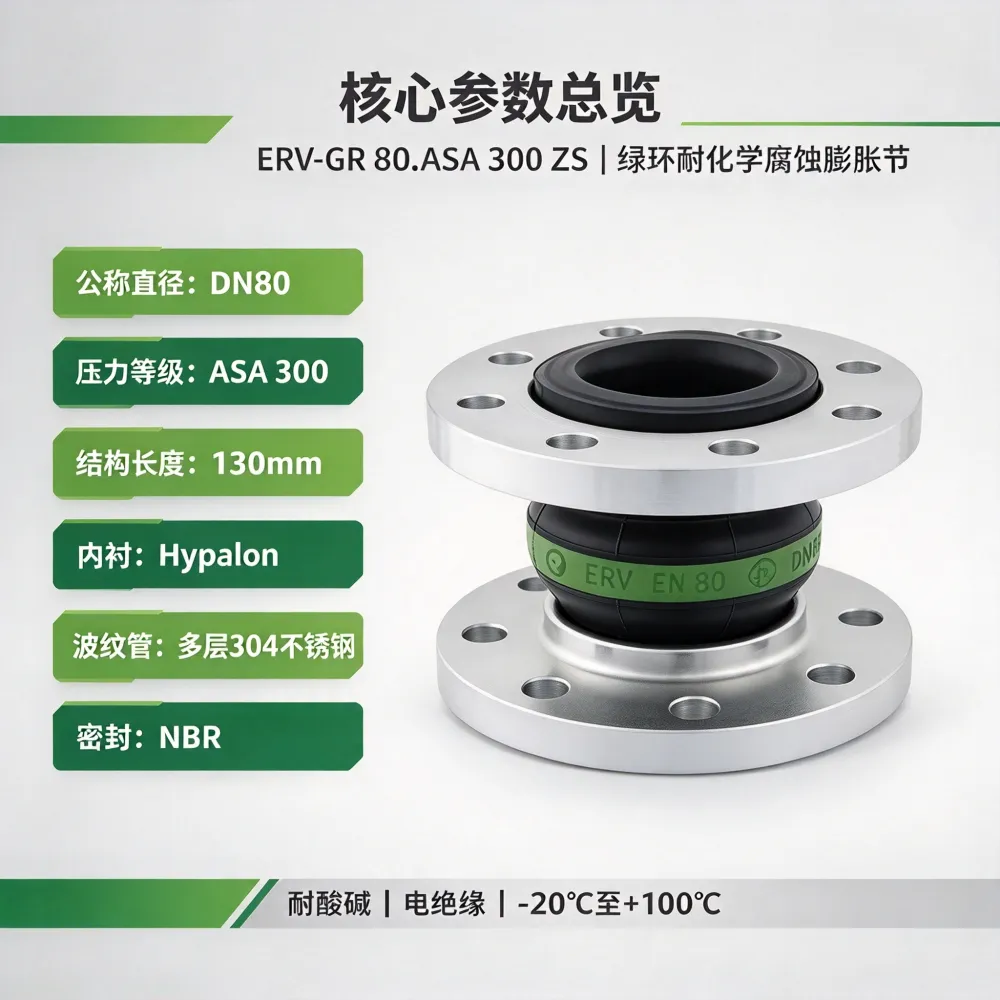

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | ELAFLEX（德国埃拉弗雷克斯） |
| 系列 | ERV-GR（绿色带环） |
| 型号 | ERV-GR 80.ASA 300 ZS |
| 产品类型 | 耐化学腐蚀橡胶膨胀节 |
| 公称直径 | DN80 |
| 压力等级 | ASA 300（额定 5.17 MPa） |
| 结构长度 | 130 mm（不含法兰） |
| 工作温度 | -20°C 至 +100°C（短期 +110°C） |
| 位移补偿（轴向） | ±25 mm |
| 位移补偿（横向） | ±15 mm |
| 位移补偿（角向） | ≤3° |
| 内衬材质 | Hypalon（CSM，氯磺化聚乙烯） |
| 波纹管材质 | 多层304不锈钢（3层） |
| 法兰材质 | 碳钢（Q235B），热镀锌 |
| 密封材质 | NBR（丁腈橡胶） |
| 核心特性 | 耐酸碱、耐化学废水、电绝缘 |
| 适用介质 | 酸、碱、腐蚀性化学废水、含油压缩空气 |
功能特点
1. Hypalon（CSM）内衬，专为腐蚀性化学品设计
ERV-GR 系列的核心特征在于其 Hypalon（CSM）内衬。CSM 对酸、碱、氧化剂及腐蚀性化学废水具有良好的耐受性，同时具备电绝缘性能。在化工生产、电镀、废水处理等存在腐蚀性介质的管路中，这一内衬材质可有效延长膨胀节的使用寿命，减少因介质侵蚀导致的泄漏风险。
2. 多层不锈钢波纹管结构，抗疲劳性能好
该型号采用多层（3层）304不锈钢波纹管结构，疲劳寿命 ≥1000 次循环（按额定补偿量往复测试），长期使用后补偿量衰减率 ≤5%。在存在频繁温度波动或压力脉动的化工管路中，多层不锈钢结构提供了较好的抗疲劳性能和结构稳定性。
3. 高压力等级与宽温域，适配严苛工况
压力等级 ASA 300（5.17MPa），工作温度覆盖 -20°C 至 +100°C（短期 +110°C）。在化工、能源行业的中高压管道系统中，这一压力等级和温域覆盖了多数腐蚀性介质和含油压缩空气的工况需求。
4. 内置导向装置与光滑内壁
膨胀节内置导向装置，可防止管道偏移导致的波纹管扭曲，适配振动频率 ≤5Hz 的工况。波纹管内壁光滑（摩擦系数 ≤0.01），介质流动阻力小，适配高粘度介质（如原油、粘稠化工原料）的输送，避免介质滞留。
适用场景
化工与化学工业：用于酸、碱、腐蚀性化学废水管路的位移补偿与柔性连接
电镀与表面处理：用于腐蚀性介质管路的减振与密封
水处理与环保：用于化学废水处理系统的管道补偿
含油压缩空气系统：用于最高 90°C 的含油压缩空气管路
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 限位拉杆 | 限制轴向位移 | 保护管道固定点 |
| 安装螺栓套件 | 配套法兰螺栓 | 法兰安装固定 |
| 备用法兰密封垫 | 适配ASA 300法兰 | 特殊工况辅助密封 |
订货说明
ERV-GR 80.ASA 300 ZS 采用 ELAFLEX 标准型号体系。订货时需确认法兰标准（ASA 300）及是否需要限位拉杆。
订货时建议确认以下信息：
型号：ERV-GR 80.ASA 300 ZS
公称直径：DN80
压力等级：ASA 300
结构长度：130 mm
法兰标准（ASA 300）
是否需要限位拉杆或特殊密封垫
