德国ELAFLEX ERV-G 100x160.16橡胶膨胀节 DN100 PN16 管路减振用
ELAFLEX ERV-G 100x160.16 是一款黄色带环橡胶膨胀节，由德国 ELAFLEX Gummi Ehlers GmbH（埃拉弗雷克斯）原厂研发制造。ERV-G 系列是 ELAFLEX 的经典产品线，以黄色带环（Yellow Band）为标识，专为石油产品、天然气及冷却水等介质设计。
该型号公称直径 DN100，额定压力 PN16（16 bar），有效长度 160mm。采用单球模制波纹管结构，内层为无缝耐介质橡胶（NBR），中层为聚酯纺织帘线增强，外层为耐臭氧耐热橡胶。配备旋转式镀锌钢制法兰，安装时可修正装配偏差。位移补偿能力覆盖轴向 ±20mm、径向 ±15mm、角向 ±15°，适配工业管路的热位移补偿与振动隔离需求。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | ELAFLEX（德国埃拉弗雷克斯） |
| 系列 | ERV-G（黄色带环） |
| 型号 | ERV-G 100x160.16 |
| 产品类型 | 单球模制橡胶膨胀节 |
| 公称直径 | DN100 |
| 额定压力 | PN16（16 bar） |
| 爆破压力 | ≥48 bar |
| 有效长度 | 160 mm |

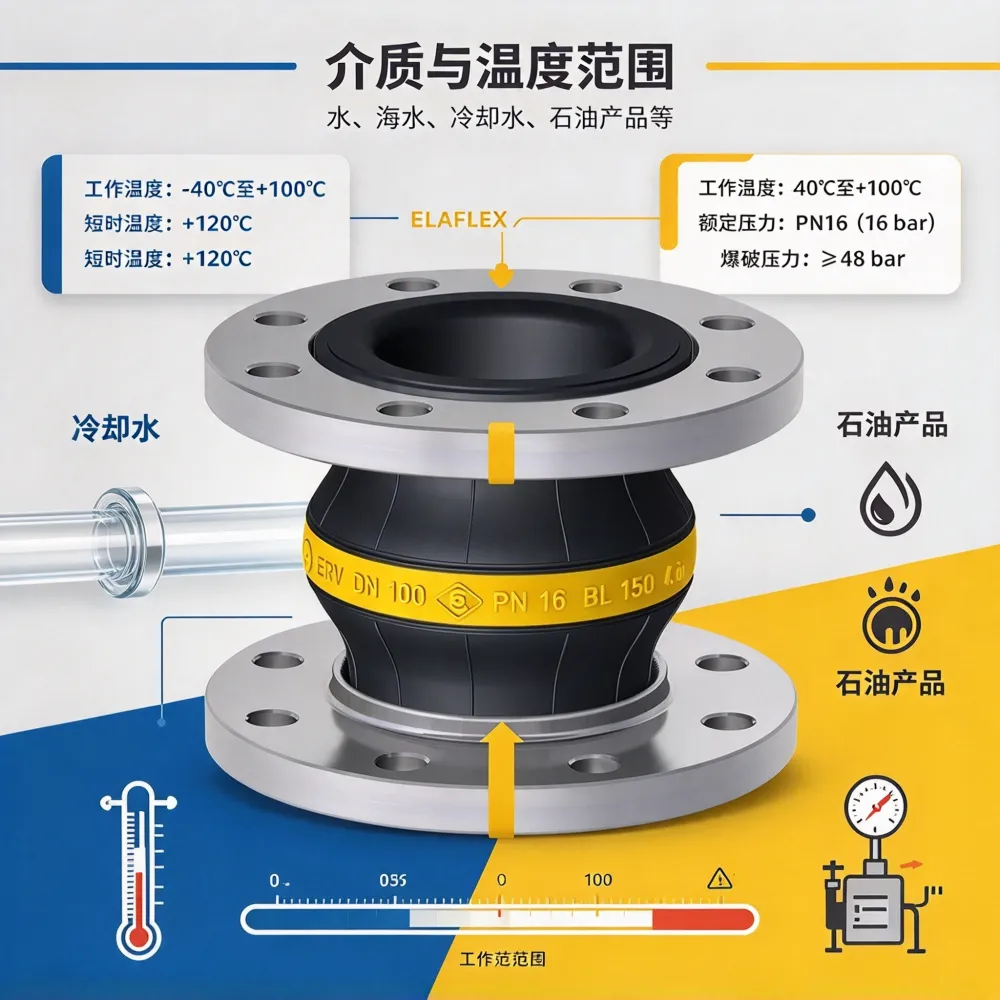

| 工作温度范围 | -40°C 至 +100°C（短时 +120°C） |
| 位移补偿（轴向） | ±20 mm |
| 位移补偿（径向） | ±15 mm |
| 位移补偿（角向） | ±15° |
| 振动隔离 | 传递损失 ≥20 dB |
| 内衬材质 | NBR（丁腈橡胶） |
| 增强层 | PA 纺织帘线 |
| 外层材质 | 耐臭氧耐热橡胶 |
| 法兰材质 | 镀锌钢制，旋转式 |
| 连接标准 | DIN PN10/16 |
| 适配介质 | 水、海水、冷却水、弱酸弱碱、工业醇、石油产品等 |
功能特点
1. 多向位移补偿，吸收管路热位移
ERV-G 100x160.16 可有效吸收管路因温度变化产生的热膨胀和冷收缩，轴向补偿 ±20mm、径向 ±15mm、角向 ±15°。在长距离管道或温差较大的工业系统中，膨胀节通过弹性变形吸收各方向位移，减少管道和连接设备承受的额外应力。
2. 减振降噪，隔离设备振动传递
橡胶膨胀节通过柔性连接隔离泵、压缩机等设备运行产生的机械振动，振动传递损失 ≥20 dB。在设备出口管路中，有效减少振动沿管路的传播，降低管路噪声，延长管道和设备的使用寿命。

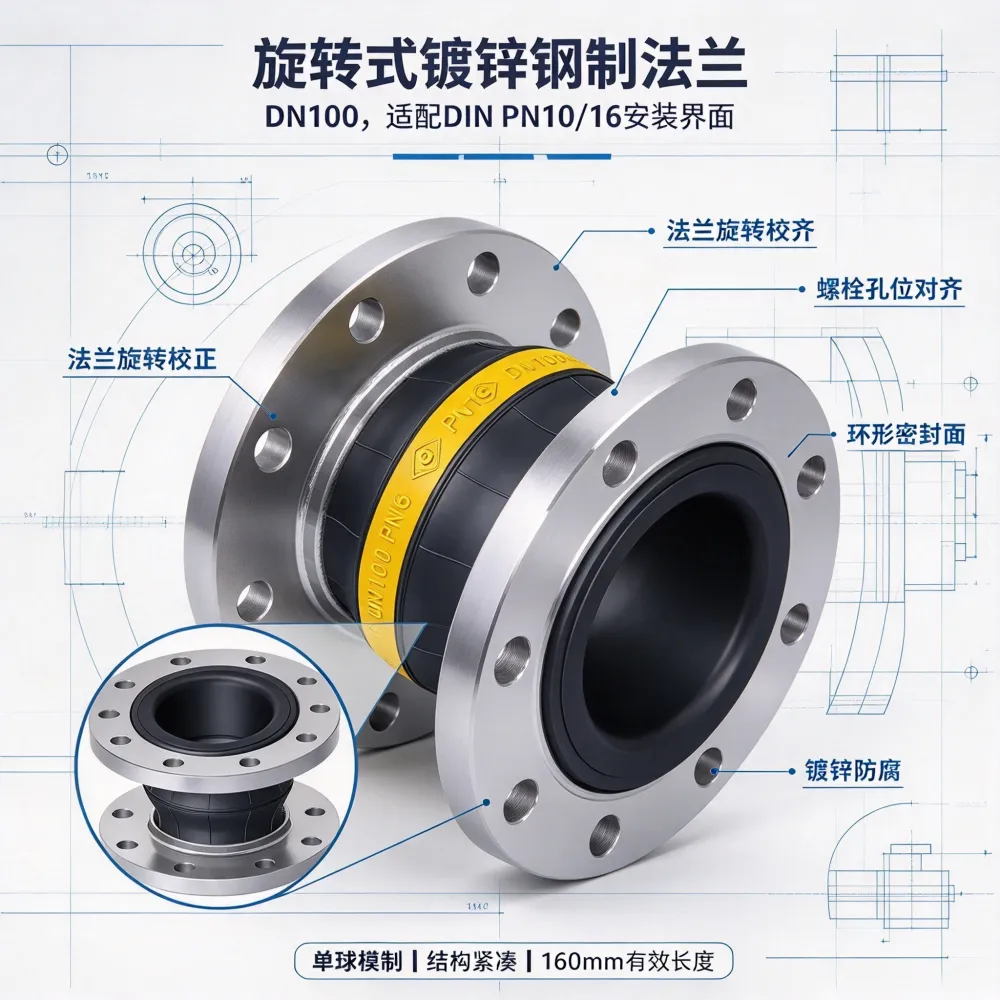

3. 旋转式法兰与硫化粘接密封
配备旋转式镀锌钢制法兰，安装时螺栓孔对齐便捷。法兰与橡胶主体通过硫化粘接加固，密封性能优良，泄漏率 <10⁻⁶ mbar·L/s，通常无需额外加装密封垫片。
4. 复合橡胶结构，适配多种工业介质
采用多层复合橡胶结构：内层无缝耐介质橡胶、中层聚酯纺织帘线增强、外层耐臭氧耐热橡胶。适配水、海水、冷却水、弱酸弱碱、工业醇等多种介质，在化工、石化、船舶等行业的管路系统中具有较好的通用性。
适用场景
化工与石化：用于流体传输管道，补偿热位移与振动，平衡结构沉降
船舶与重工：用于船舶管路系统的柔性连接与振动隔离
泵站与冷却系统：用于泵进出口管路的减振降噪，保护管道及连接设备
通用工业管路：用于需要吸收热膨胀和安装偏差的管道系统
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 限位拉杆 | 限制轴向拉伸 | 真空工况或需限制轴向位移的场合 |
| 安装螺栓套件 | 配套法兰螺栓 | 法兰安装固定 |
订货说明
ERV-G 100x160.16 采用 ELAFLEX 标准型号体系。订货时需确认有效长度（130mm/160mm等）、法兰标准及是否需要限位拉杆。
订货时建议确认以下信息：
型号：ERV-G 100x160.16
公称直径：DN100
额定压力：PN16
有效长度：160 mm
法兰标准（DIN / ANSI）
是否需要限位拉杆
