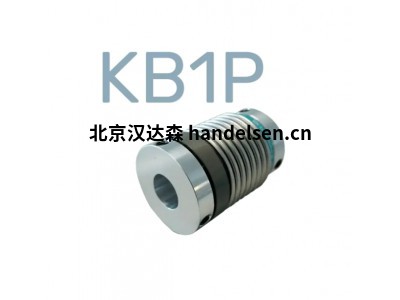

德国KBK金属波纹管联轴器KB1P系列可通过螺柱螺钉轴向插拔
一、产品概述
四、金属波纹管联轴器产品系列
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
KBK驱动技术得益于模块化系统。金属波纹管联轴器是所有需要高动态定位的应用的，即伺服驱动器中的经典方式。它们的特点是绝对零背隙和非常高的扭转刚度。免维护、疲劳强度和轴不对中时的低恢复力完善了波纹管联轴器的特性。由于我们的模块化系统，我们实现了的各种变体，从而为各种安装情况提供合适的金属波纹管联轴器。

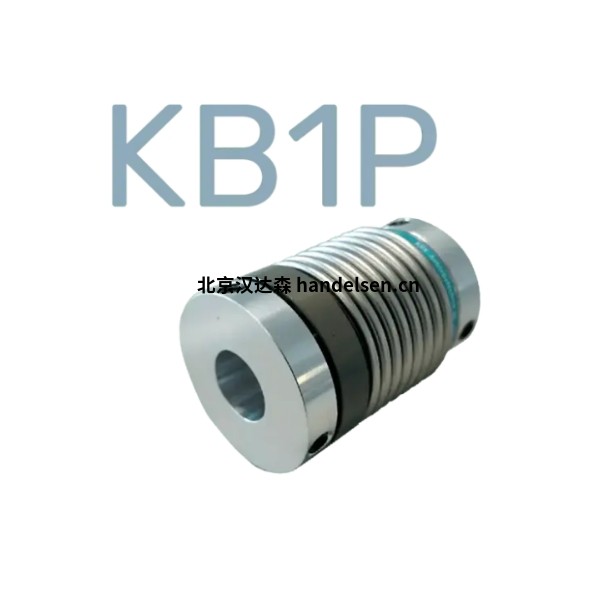

微型金属波纹管联轴器，可通过螺柱螺钉轴向插拔
这种带有用于轴安装的双头螺钉的版本是一种简单且经济高效的变体，例如，用于连接编码器或其他传感器。
二、技术参数
无间隙微型金属波纹管联轴器，带横向平头螺钉
适用于轴径为 3 - 25 毫米
高抗扭刚度，以最小的恢复力补偿轴不对中！
轴向可插拔联轴器设计！
编码器、速度计、电位器的理想金属波纹管联轴器
扭矩范围：0.5 - 10Nm
转 速：1500 转/分钟
材 料：框架-不锈钢
底座-铝合金
温度范围：-30°C~120°C
过盈配合螺纹：可选符合DIN 6885标准用
孔径公差:H7
三、型号示例
KB1P / 5（尺寸） -22/25/30（长度）-5（内径1）-8（内径2）-D（插头）-(S)（选项）
KB1P / 10（尺寸） -24/28/32（长度）-5（内径1）-8（内径2）-D（插头）-(S)（选项）
KB1P / 15（尺寸） -28/32（长度）-5（内径1）-10（内径2）-D（插头）-(S)（选项）
KB1P / 20（尺寸） -27/33/37（长度）-5（内径1）-14（内径2）-D（插头）-(S)（选项）
KB1P / 45（尺寸） -44/52（长度）-5（内径1）-14（内径2）-D（插头）-(S)（选项）
KB1P / 100（尺寸） -50/60（长度）-5（内径1）-14（内径2）-D（插头）-(S)（选项）
四、金属波纹管联轴器产品系列
KB1
KB1P
KB2
KB2H

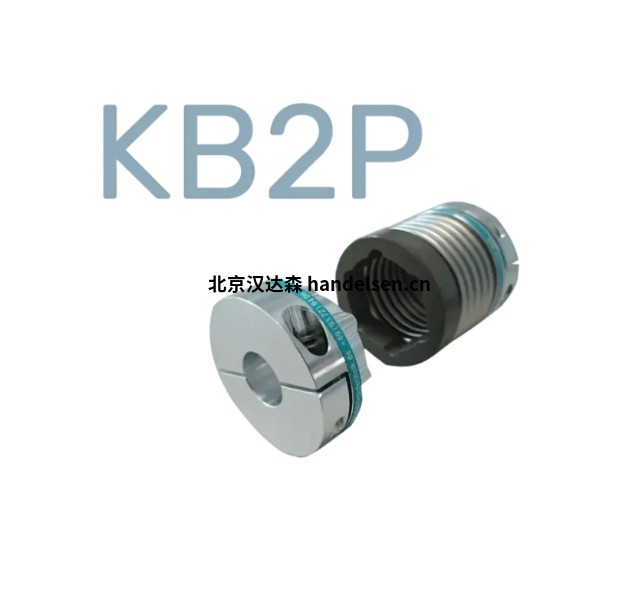

KB2P
KB2VA
KB3
KB3P
KB4
KB4AL
KB4C
KB4F
KB4FA
KB4H
KB4HC
KB4HCK
KB4K
KB4LV
KB4P
KB4VA
KB5
KB6
KB6P
KB7
KB8
KB8P
