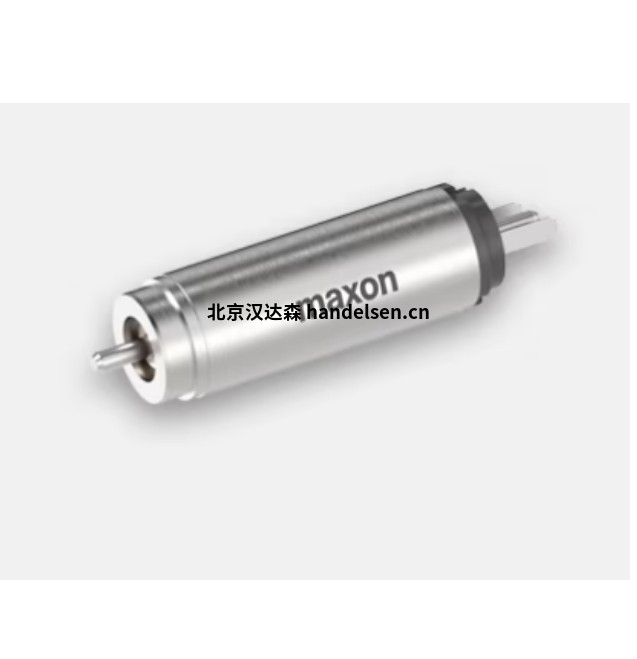

瑞士maxonmotor DCX 22 S Ø22 mm贵金属刷烧结套筒轴承有刷直流电机
一、概括
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
有刷直流电机具有高性能，有吸引力的成本。
有刷直流电机可以在没有外部电子设备的情况下运行。maxon DCX 电机具有扭矩密度和平稳运行。坚固耐用的 maxon 转子采用坚固的设计，无需铁芯，几乎可为所有应用提供动态驱动。
二、产品介绍
maxon DCX电机具有功率密度（单位体积扭矩）和绝对安静的运行。坚固的结构，结合无铁芯绕组，使 DCX 电机成为几乎所有应用场景的高动态驱动器。
DCX 22 S 是一个真正的配置奇迹。预紧滚珠轴承或烧结轴承、石墨或贵金属电刷，可选配 CLL、EMI 滤波器等 - 这些广泛的选择构成了大范围应用的基础。
型号：DCX 22 S Ø22 mm，贵金属刷，烧结套筒轴承
标称电压下的值
标称电压 6 伏
空载速度 6190 转/分
空载电流 44.8 毫安
额定速度 4960 转/分
标称扭矩（最大连续扭矩） 10.6 毫牛米
标称电流（最大连续电流） 一个 1.2
失速扭矩 53.7 毫牛米
堵流 一个 5.85
最大效率 84 %
特性
端子电阻 1.02 Ω
端子电感 0.0576 毫米
扭矩常数 9.18 毫牛米/年
速度常数 1040 转/伏
速度/扭矩梯度 116 转/米
机械时间常数 6.14 毫秒
转子惯量 5.05 克厘米²
热数据
热阻外壳 - 环境 16 千瓦
热阻绕组外壳 7 千瓦
热时间常数绕组 18.1 秒
热式时间常数电机 528 秒
环境温度 -30...+85 °C
绕组温度 +100 °C
机械数据
轴承类型 套筒轴承
最大速度 7160 转/分
轴向游隙 0 mm，径向负载 < 0 N 时
0.2 mm，径向负载 > 0 N 时
径向游隙 0.02 毫米
最大轴向负载（动态） 0.1 牛
最大压配合力（静态） 80 牛
（静态，支持轴） 440 牛
最大径向载荷 3 N，距法兰 5 mm
其他规格
极对数 1
换向器段数 9
高压釜循环次数 0
产品
重量 66 克
三、产品明细
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 6 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 9 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 12 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 18 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 24 伏
DCX 19 S Ø19 mm，贵金属刷，滚珠轴承 19 毫米 5 瓦 4.5 伏
DCX 19 S Ø19 mm，贵金属刷，滚珠轴承 19 毫米 5 瓦 6 伏
DCX 19 S Ø19 mm，贵金属刷，滚珠轴承 19 毫米 5 瓦 9 伏
DCX 19 S Ø19 mm，贵金属刷，滚珠轴承 19 毫米 5 瓦 12 伏
DCX 19 S Ø19 mm，贵金属刷，滚珠轴承 19 毫米 5 瓦 18 伏
DCX 19 S Ø19 mm，贵金属刷，滚珠轴承 19 毫米 5 瓦 24 伏
DCX 19 S Ø19 mm，石墨刷，滚珠轴承 19 毫米 11 瓦 9 伏
DCX 19 S Ø19 mm，石墨刷，滚珠轴承 19 毫米 11 瓦 12 伏
DCX 19 S Ø19 mm，石墨刷，滚珠轴承 19 毫米 11 瓦 18 伏
DCX 19 S Ø19 mm，石墨刷，滚珠轴承 19 毫米 11 瓦 24 伏
DCX 22 L Ø22 mm，贵金属刷 CLL，滚珠轴承 22 毫米 10 瓦 24 伏
DCX 22 L Ø22 mm，贵金属刷 CLL，滚珠轴承 22 毫米 10 瓦 36 伏
DCX 22 L Ø22 mm，贵金属刷 CLL，滚珠轴承 22 毫米 10 瓦 48 伏
DCX 22 L Ø22 mm，贵金属刷，烧结套筒轴承 22 毫米 10 瓦 6 伏
DCX 22 L Ø22 mm，贵金属刷，烧结套筒轴承 22 毫米 10 瓦 9 伏
DCX 22 L Ø22 mm，贵金属刷，烧结套筒轴承 22 毫米 10 瓦 12 伏
DCX 22 L Ø22 mm，贵金属刷，烧结套筒轴承 22 毫米 10 瓦 18 伏
DCX 22 L Ø22 mm，贵金属刷，烧结套筒轴承 22 毫米 10 瓦 24 伏
DCX 22 L Ø22 mm，贵金属刷，烧结套筒轴承 22 毫米 10 瓦 36 伏
