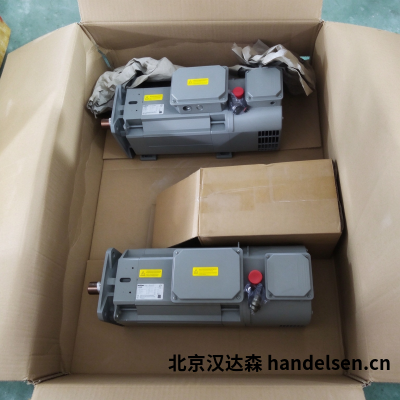

OEMER QL100‑P 14.3kW IP54 PTO+PTC 双温感 C3 轴承 加大法兰变频异步电机
一、产品概述
OEMER QL100‑P 是意大利 OEMER（1949 年建厂）Sincrovert® 系列高性能变频专用三相异步电机，仅变频器驱动，禁止直接接工频电网。方形叠片定子结构，风道集成硅钢片，功率密度高、转子惯量低，兼顾高速与扭矩输出。本配置出厂预装 SICK 增量编码器，实现闭环控制；双温度保护，加大法兰，C3 游隙轴承，适合高速、频繁加减速的工业设备。我司作为国内授权供应商，提供原厂全新整机、备件、选型技术支持、交货及售后维保服务。
二、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | QL 100 P |
| 额定功率 | 14.3 kW |
| 额定转速 | 2600 rpm |
| 额定扭矩 | 52.7 Nm |
| 工作电压 | 400 Vac |
| 额定频率 | 86.6 Hz |
| 额定电流 | 30 A |
| 极数 | 4 极 |
| 效率 | 88.5 % |
| 转子转动惯量 | 0.0168 kg·m² |
| 工作制 | S1 连续工作制 |
| 编码器 | SICK VFS‑60A，增量式 1024 线 TTL 输出（整机预装） |
| 温度保护 | PTO Klixon 机械式温控开关 + PTC 热敏电阻探头（双重过热保护） |
| 防护等级 | IP54 |
| 驱动端 DE 轴承 | 6209 ZZC3（C3 大游隙） |
| 非驱动端 NDE 轴承 | 6306 ZZ |
| **径向载荷 Fr | 1700 N |
| **轴向载荷 Fa | 1100 N |
| 轴承极限短时转速 | 7500 rpm |
| 安装方式 | B35 标准；支持 B3、B35、B5 + 支架 |
| 法兰规格 | 加大法兰 d.230‑265‑300 mm (N‑M‑P)，标准公差 |
| 输出轴 | φ38 × 80 mm，A‑R 等级，半键平衡 |
| 接线盒 | 顶部接线盒 |
| 冷却风机 | RB2C‑175，单相 230Vac；0.28A (50Hz)/0.34A (60Hz)；60W/75W，IC416 轴向强迫风冷，低速也可保障 S1 连续散热 |
| 颜色 | RAL7037 灰色 |
⚠️重要提示：7500rpm 为轴承短时极限转速；整机实际连续运行**转速，需要综合轴承、编码器、制动器等全部选配配件进行校核，取*小值作为使用上限，不可直接使用极限转速连续运行。
三、产品核心优势
高速高动态：转子惯量 0.0168 kg・m²，2600rpm 基速，适合频繁启停、高速往复设备，恒转矩‑恒功率宽调速区间。
闭环即装即用：出厂预装 SICK VFS‑60A 增量 TTL 编码器，可直接对接变频器闭环系统，无需额外采购装配编码器。
双重过热保护：PTO 机械开关 + PTC 热敏电阻双重温度信号，给变频器提供两级过热报警，保护电机，降低设备故障风险。
C3 大游隙轴承：适配变频高速工况，可承受较大径向、轴向负载；支持选配高速轴承、绝缘轴承、陶瓷球轴承。
IC416 外置轴向强迫风冷：无论电机运行转速高低，都可实现 S1 满功率连续运行，不会因为低速造成散热不足降功率。
模块化可定制：可扩展驻车制动器、PT100/KTY 温度传感器、非标轴、非标法兰、侧面接线盒等多种选项，适配设备特殊机械接口。
意大利原厂整机进口，CE 认证；国内供应商提供技术对接，可提供样本、图纸、选型校核、售后备件支持。
四、典型应用行业
高速收放卷设备、塑料 / 橡胶高速挤出、金属线材加工、板材切割、高速包装机械、印刷设备、工业试验台、纺织高速设备。
