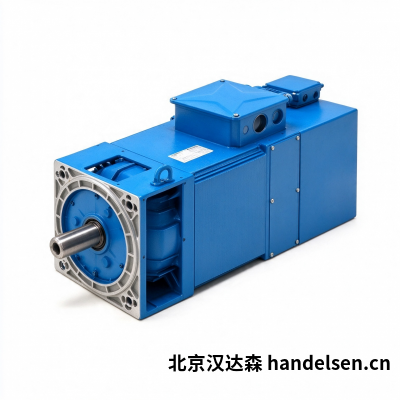

意大利 OEMER QCAVS71B 高速变频异步伺服电机 1.5kW‑5000rpm 极低惯量 B5 法兰电机
QCAVS 71B 属于意大利 OEMER Sincrovert® QCAVS 系列高速低惯量异步伺服变频电机，必须搭配变频器驱动，禁止直接工频上电启动。机座高度 71mm，2 极高速机型，本配置：1.5kW‑5000rpm，主打超小转子惯量、高动态响应、高速连续运行，适合对加速度要求严苛的高速自动化设备。
一、本体结构特点
压铸铝合金方形机座，机身轻量化，机壳集成散热风道，热交换效率高、整机噪音低、结构紧凑刚性好。
极低转子转动惯量 0.00056 kg・m²，加减速响应快，扭矩脉动小，适合频繁启停、高速往复工况。
模块化后端结构：预留空心轴编码器安装位，本体不含编码器，可直接装配各类空心轴编码器；可扩展驻车制动器、各类测温传感器。
冷却方式 IC416 轴向强迫风冷风机，型号 4656ZW，单相 230Vac，0.12A，19W，50/60Hz；全转速区间保证散热，S1 连续工作制低速不发热。
防护等级 IP54；绝缘等级 F 级；标配 PTO (Klixon) 过热温控开关，可升级 PTC / KTY84‑130 / PT100 温度传感器。
接线盒顶部安装；绕组内部三角形 (Delta) 接法，**支持 86Hz 运行。
标准涂装 RAL7037 灰色；环境使用温度‑20℃～+40℃，海拔≤1000m。
二、电气性能（本配置：1.5kW‑5000rpm，400Vac）
表格
| 项目 | 参数 |
|---|---|
| 额定功率 | Pn=1.5 kW |
| 额定转速 | 5000 rpm |
| 额定扭矩 Mn | 2.8 Nm |
| 供电电压 | 400Vac |
| 额定频率 | 83.3 Hz，绕组三角接法** 86Hz |
| 额定电流 In | 3.1 A |
| 极数 | 2 极 |
| 转子转动惯量 J | 0.00056 kg·m² |
| 工作制 | S1 连续工作制 |
| 轴承机械极限转速 | 9000 rpm |
⚠️重要提示：样本标注 9000rpm 为机械极限短时转速；整机实际连续**转速，必须综合轴承、编码器、制动器等所有选配部件校核，取*小值使用，不可直接使用 9000rpm 连续运行。
性能区间：
5000rpm 以内：恒转矩输出；
超过基速进入恒功率区间，扭矩随转速升高反比例下降 M∝1/n；
如需拓展更大恒功率工作区间，变频器需要抬升输出电压。
三、机械参数
轴承配置（订单配置）
驱动端 DE：6004 ZZ
非驱动端 NDE：6203 ZZ
**径向载荷 Fr：450 N
**轴向载荷 Fa：350 N
轴承极限转速：9000 rpm
可升级：高速轴承、电绝缘轴承；选配制动器时建议编码器选用陶瓷球轴承。
输出轴与法兰
标准输出轴：φ19 × 40 mm；动平衡等级 A‑R，全键平衡（高速工况，降低振动）。
安装方式：B5 法兰安装（无底脚）。
标准法兰尺寸：d.110‑130‑160 mm（N‑M‑P），标准公差。
外形备注
后端预留空心轴编码器安装接口，电机本体不含编码器，需单独采购空心轴编码器；
加装制动器会增加整机轴向长度；
出厂不含电缆格兰头，需要客户自行配套。
四、可扩展选配清单
检测元件：空心轴增量 / 绝对值编码器；PTC、KTY84‑130、PT100 测温；
执行元件：驻车电磁制动器，可选手动释放手柄；
轴承升级：高速轴承、绝缘轴承、陶瓷球轴承；
机械定制：非标轴径、非标法兰、侧面出线接线盒；
电气：空间加热器、特殊电压、定制绕组。
五、典型应用场景
适合高速、高动态、轻量化设备： 高速测试试验台、高速收放卷、包装贴标设备、配料泵、给料装置、纺织高速设备、小型高速机床、自动化机械手、玻璃加工设备、印刷设备等。
