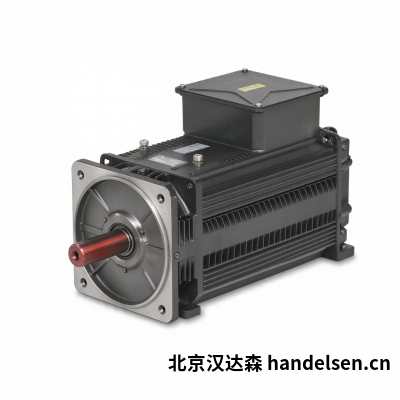

OEMER HQL132‑X 21.7kW 变频异步电机｜C3 游隙轴承 PTO 过热保护 B3/B35 多安装接口电机
一、核心电气参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | HQL 132 X |
| 额定转速 | 1000 rpm |
| 额定功率 | 21.7 kW |
| 额定扭矩 Mn | 207 Nm |
| 供电电压 | 400 Vac |
| 额定频率 | 33.3 Hz |
| 额定电流 | 40.7 A |
| 极数 | 4 极 |
| 效率 | 90.8 % |
| 转子转动惯量 J | 0.151 kg·m² |
| 工作制 | S1 连续工作制 |
二、传感器与防护配置
编码器：SICK VFS‑60A 增量式编码器，1024 线，TTL 电平输出（整机预装）
温度保护：PTO Klixon 机械式过热温控开关
防护等级：IP54
三、轴承参数
驱动端 DE：6309 ZZC3（C3 大游隙球轴承）
非驱动端 NDE：6209 ZZC3（C3 大游隙球轴承）
**径向载荷 Fr：2600 N
轴承短时机械极限转速 nmax：6700 rpm
**轴向载荷 Fa：1500 N
可选升级：高速 TBH 轴承、电绝缘轴承、陶瓷球轴承；选配制动器建议编码器选用陶瓷球轴承。 ⚠️重要：6700rpm 仅为轴承短时极限转速；整机实际连续运行**转速，需要综合轴承、编码器、制动器等全部选配部件校核取*小值，不可直接使用极限转速连续运行。
四、机械安装、轴系
标准安装：B35；支持 B3、B35、B5 + 支架多种安装形式
标准法兰：d.250‑300‑350 mm（N‑M‑P），标准法兰公差
输出轴：φ42 × 110 mm
动平衡：A‑R 等级，半键平衡
接线盒：顶部接线盒
涂装颜色：RAL7037 灰色（GRIGIO/GREY）
五、冷却系统（IC416 轴向强迫风冷）
风机型号：A2E‑225，单相 230Vac
50Hz：0.38A，85W
60Hz：0.60A，130W
外置独立轴向风机，电机低速运行依然可以满功率 S1 连续工作，不会低速降容。
六、产品结构特点
方形叠片定子结构，散热风道集成硅钢片，热效率高，整机刚性强；长铁芯 X 版本输出207Nm 大额定扭矩，适合低速大扭矩工况。
出厂预装 SICK VFS‑60A TTL 增量编码器，闭环系统开箱即可使用。
DE/NDE 全部采用 C3 大游隙轴承，适配变频变转速工况，可承受较大径向、轴向负载。
模块化后端结构，可直接加装驻车制动器，可拓展 PTC / KTY84‑130 / PT100 温度传感器。
多安装方式兼容，标准大法兰，适配橡塑、造纸、起重、试验机各类设备接口。
七、典型应用场景
低速大扭矩挤出设备、造纸纸板生产线、重型收放卷、板材加工设备、橡塑机械、工业测试试验台、起重输送、大型包装产线。
