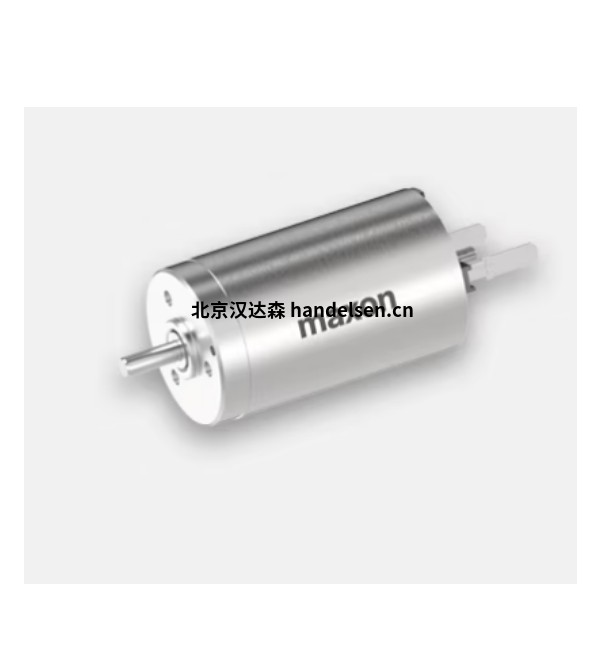

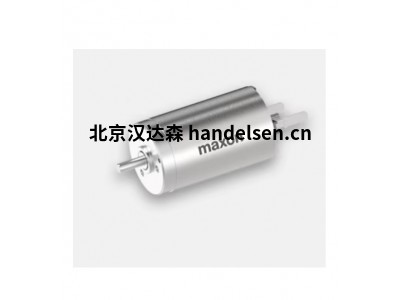

瑞士maxon motor DCX 35 L Ø35 mm石墨刷滚珠轴承直流电机
一、概括
标称电压下的值
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
有刷直流电机具有高性能，有吸引力的成本。
有刷直流电机可以在没有外部电子设备的情况下运行。maxon DCX 电机具有扭矩密度和平稳运行。坚固耐用的 maxon 转子采用坚固的设计，无需铁芯，几乎可为所有应用提供动态驱动。
二、产品介绍
maxon DCX电机具有功率密度（单位体积扭矩）和绝对安静的运行。坚固的结构，结合无铁芯绕组，使 DCX 电机成为几乎所有应用场景的高动态驱动器。
DCX 35 L 是一款配备石墨电刷和预紧滚珠轴承的动力源。与所有 DCX 电机一样，可以配置机械和电气接口。
型号：DCX 35 L Ø35 mm，石墨刷，滚珠轴承
标称电压下的值
标称电压 12 伏
空载速度 8130 转/分
空载电流 320 毫安
额定速度 7610 转/分
标称扭矩（最大连续扭矩） 77.7 毫米
标称电流（最大连续电流） 一个 6
失速扭矩 2080 毫米
堵流 一个 152
最大效率 86 %
特性
端子电阻 0.0788 Ω
端子电感 0.0263 毫米
扭矩常数 13.7 毫牛米/年
速度常数 699 转/伏
速度/扭矩梯度 4.04 转/米
机械时间常数 4.21 毫秒
转子惯量 99.5 克厘米²
热数据
热阻外壳 - 环境 6.98 千瓦
热阻绕组外壳 2.1 千瓦
热时间常数绕组 44.3 秒
热式时间常数电机 1030 秒
环境温度 -40...+100 °C
绕组温度 +155 °摄氏度
机械数据
轴承类型 Waelzlager
最大速度 12300 转/分
轴向游隙 0 mm，径向负载 < 7 N 时
0.1 mm，径向负载> 7 N 时
径向游隙 0.02 毫米
最大轴向负载（动态） 7 牛
最大压配合力（静态） 22.6 牛
（静态，支持轴） 2510 牛
最大径向载荷 65.3 N，距法兰 5 mm
其他规格
极对数 1
换向器段数 11
高压釜循环次数 0
产品
重量 385 克
三、产品明细
DCX 26 L Ø 26mm，CLL 贵金属刷，烧结轴承 26 毫米 22 瓦 12 伏
DCX 26 L Ø 26mm，CLL 贵金属刷，烧结轴承 26 毫米 22 瓦 18 伏
DCX 26 L Ø 26mm，CLL 贵金属刷，烧结轴承 26 毫米 22 瓦 24 伏
DCX 26 L Ø 26mm，CLL 贵金属刷，烧结轴承 26 毫米 22 瓦 36 伏
DCX 26 L Ø 26mm，CLL 贵金属刷，烧结轴承 26 毫米 22 瓦 48 伏
DCX 32 L Ø32 mm，石墨刷，滚珠轴承 32 毫米 70 瓦 36 伏
DCX 32 L Ø32 mm，石墨刷，滚珠轴承 32 毫米 70 瓦 48 伏
DCX 32 L Ø32 mm，石墨刷，滚珠轴承 32 毫米 70 瓦 60 伏
DCX 35 L Ø35 mm，石墨刷，滚珠轴承 35 毫米 80 瓦 12 伏
DCX 35 L Ø35 mm，石墨刷，滚珠轴承 35 毫米 80 瓦 18 伏
DCX 35 L Ø35 mm，石墨刷，滚珠轴承 35 毫米 80 瓦 24 伏
DCX 35 L Ø35 mm，石墨刷，滚珠轴承 35 毫米 80 瓦 36 伏
