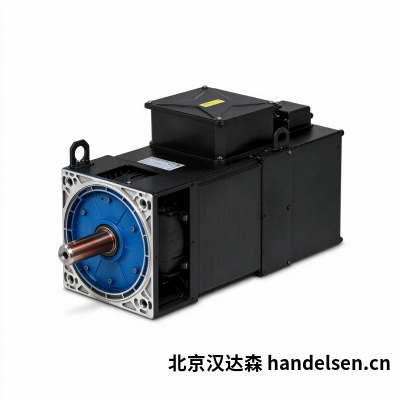

意大利 OEMER LQ132S 变频异步电机 20.1kW‑1500rpm 128Nm 中大扭矩 B35 变频电机
LQ 132 S 为意大利 OEMER LQ 系列高性能变频异步电机，必须搭配变频器驱动，禁止直接接入工频电网启动，机座高度 132mm，4 极机型，S 代表铁芯规格。
一、核心电气参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | LQ 132 S |
| 额定转速 | 1500 rpm |
| 额定功率 | 20.1 kW |
| 额定扭矩 Mn | 128 Nm |
| 供电电压 | 400 Vac |
| 额定频率 | 50 Hz |
| 额定电流 | 37.7 A |
| 极数 | 4 极 |
| 效率 | 91.2 % |
| 转子转动惯量 J | 0.075 kg·m² |
| 工作制 | S1 连续工作制 |
二、传感器与防护配置
编码器：预留空心轴编码器安装接口（电机本体不含编码器，需另行采购装配）
温度保护：PTO Klixon 过热温控开关
防护等级：IP54
三、轴承参数
驱动端 DE：6309 ZZC3（C3 大游隙球轴承）
非驱动端 NDE：6209 ZZC3（C3 大游隙球轴承）
**径向载荷 Fr：2600 N
轴承机械极限转速 nmax：6700 rpm
**轴向载荷 Fa：1500 N
可升级：高速轴承、电绝缘轴承、陶瓷球轴承；选配制动器时建议编码器选用陶瓷球轴承版本。
四、机械安装与轴系
安装方式：B35（标准），支持 B3 / B5 / B35 / B5 + 支架多种安装形式
法兰规格：标准法兰 d.250‑300‑350 mm（N‑M‑P），标准法兰公差
输出轴：标准轴径 φ42 × 110 mm
动平衡等级：A‑R；半键平衡
接线盒：顶部接线盒
油漆颜色：RAL 7037 灰色 (GRIGIO/GREY)
⚠️重要提示：样本 6700rpm 为轴承短时机械极限转速；整机实际连续运行**转速，必须综合轴承、制动器、编码器等全部选配部件共同校核，取*小值作为使用上限，不可直接使用极限转速连续运行。
五、结构特点
方形机座铝合金 / 铸铁机壳，定子叠片集成散热风道，散热性能优异；
转子惯量 0.075 kg・m²，兼顾扭矩能力与动态响应，适合中大扭矩变频工况；
C3 游隙轴承，适合变频高速运行，适配较大径向、轴向负载；
模块化后端，预留空心轴编码器位，可扩展驻车制动器、PT100 / PTC / KTY 温度传感器；
可适配多种安装形式，满足设备不同装配需求。
冷却说明：LQ132S 标配自带外置轴向强迫风冷（IC416），保障低速 S1 连续工作不会过热。
六、典型应用场景
中大扭矩工况：挤出设备、金属板材加工、造纸设备、起重输送、包装生产线、试验机、橡胶塑料机械、风机泵类变频驱动、纺织大型设备。
