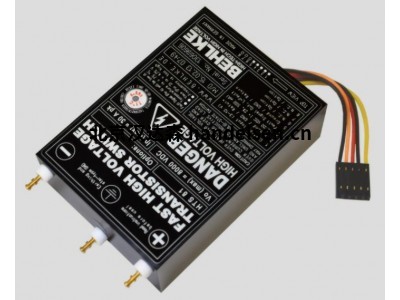

德国Behlke推挽式开关HTS 91-01-HB-C

HTS 91-01-HB-C

推挽开关

专为 PCB 组装而设计。其他外壳是可选的。低 自然电容。

电压：2*9.6KV

电流：2*25A

Ω：2*15

导通时间：70ns

尺寸：125*38*17

BEHLKE推拉式开关具有 上升和下降时间。如果您的应用程序不需要完整的 开关速度我们建议您使用限速 选项 S-TT （上升和下降时间慢约50%） 与输入低通滤波器选项 LP 组合使用。 这些选项有助于最大限度地减少典型的高频困难 快速高压脉冲电路（例如自振荡或自振荡 re-triggering） 并总体上简化 EMC 设计。

BEHLKE快速 推挽式开关（半桥）对反向电流非常敏感 来自感应负载或增加的布线感应。反向电流 可能会以未定义的方式打开本征（寄生）MOSFET 二极管。 这可能导致电桥开关路径内短路 灾难性失败的进一步结果。请始终确保 没有电流回荡到开关的输出中。这应该得到验证 通过示波器测量，最大为实际工作电压的 10%。 请始终连接足够的缓冲电容器（最好是陶瓷 类型）直接发送到 HV 输入端，并使用足够的串联阻尼 在长输出布线的情况下使用电阻器。MOSFET 开关上的电感负载 始终需要一个快速续流二极管网络（串行阻断二极管 + 并联续流二极管）。这种保护二极管网络可以是 通过 BEHLKE FDA 系列的单个二极管安装在外部。 它也可以作为选件 I-FWDN 集成到开关模块中。 请仔细阅读一般说明。
