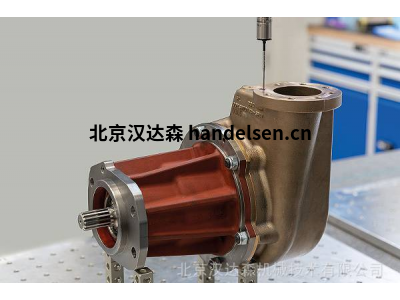

在工业流体处理领域，尤其面对高粘度、高压力的挑战性介质时，选择一款可靠、高效的泵送设备至关重要。德国Steimel公司凭借其深厚的工程底蕴打造的TF系列外啮合齿轮泵（排量范围：80 - 1000 cm³/rev），正是为征服此类严苛工况而生的专业解决方案。其粘度适应性和稳健的压力承受能力，使其在化工、食品、涂料、石油、聚合物等多个行业成为关键流程的核心驱动力。

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

一、 核心原理与设计哲学

TF系列泵秉承经典外啮合齿轮泵的工作原理：

1.      精密啮合： 两个经过精密加工和硬化处理的齿轮（主动轮与从动轮）在泵腔内紧密啮合旋转。

2.      容积变化： 齿轮脱离啮合时，齿间容积增大，在入口处形成低压区，吸入介质；齿轮进入啮合时，齿间容积减小，将介质强力挤压向出口。

3.      稳定输送： 这种连续、脉动相对较小的容积式输送方式，确保了流量基本与转速成正比，受出口压力变化影响较小。

Steimel TF系列的设计哲学聚焦于：

·         高粘度适应性： 针对粘稠流体设计，优化齿形、间隙和流道。

·         结构坚固性： 采用高强度材料和重型轴承，确保在压力下稳定运行。

·         可靠密封性： 配置高性能轴封，防止泄漏，保护环境和设备。

·         维护友好性： 模块化设计便于拆卸和维护。

二、 关键技术参数深度解析：性能边界

1.      排量范围 (80 - 1000 cm³/rev)：

o    覆盖广泛需求： 从中小流量(80 cm³/rev)到超大流量(1000 cm³/rev)，TF系列提供了丰富的型号选择，满足不同规模生产线的流量需求。

o    选型关键： 排量是选型的基础参数，需根据所需流量(立方米/小时或升/分钟)和预期工作转速精确计算确定。排量越大，单转输出的流量越大。

2.      允许超压：高达 25 bar (取决于尺寸)：

o    强大驱动力： TF系列能够稳定承受高达25 bar的系统背压（注意：此值为峰值压力，实际持续工作压力需参考具体型号的技术手册，通常低于此值）。

o    尺寸依赖性： 压力承受能力与泵的物理尺寸（通常与排量相关）密切相关。通常规律是：较小排量的型号(如TF80)设计压力更高，可能接近或达到25 bar；而超大排量型号(如TF1000)的设计持续工作压力会相应降低。 选型时务必查阅具体型号的P-Q (压力-流量)性能曲线和技术规格表。

o    应用价值： 此压力能力使其能够胜任：

§ 长距离管道输送高粘度介质。

§ 需要克服高系统阻力的工况（如精细过滤器、反应器进料）。

§ 计量和增压应用。

3.      粘度范围：高达约 50,000 mm²/s (cSt)：

o    业界水平： 能够有效处理粘度高达约 50,000 mm²/s (cSt) 的介质，这是TF系列核心的竞争优势之一。这涵盖了极其广泛的流体类型：

§ 重质燃料油、原油、沥青、柏油

§ 聚合物熔体（PA, PC, PET, PP, PE等）、橡胶、热熔胶

§ 高粘度润滑油、润滑脂基料

§ 巧克力、糖浆、面团、果酱、奶酪

§ 油漆、油墨、树脂、粘合剂、密封胶

§ 肥皂、洗涤剂膏体

§ 蜂蜜、糖蜜

o    设计优化： 实现高粘度输送的关键在于：

§ 优化的齿形与间隙： 确保在粘度下仍能有效填充齿间空间，减少内泄，维持容积效率。间隙设计需在防止卡死和减少内泄之间取得精密平衡。

§ 强力的驱动系统： 配备足够功率和扭矩的电机及重型减速机，以克服高粘度带来的巨大启动和运行阻力。

§ 有效的保温/加热： 对于粘度的热敏性介质（如沥青、聚合物），泵体通常设计有加热夹套（蒸汽或导热油），或集成电加热元件，以降低粘度，确保流动性。

§ 低剪切设计 (相对)： 虽然齿轮泵本质上对流体有一定剪切，但TF系列的设计力求在保证输送效率的同时，尽可能降低对剪切敏感介质（如某些聚合物、乳液）的结构破坏。

三、 TF系列核心结构与技术亮点

1.      坚固的泵体： 通常采用高质量铸铁或合金钢制造，结构厚重，确保在高压和高扭矩下的刚性与稳定性。

2.      精密齿轮：

o    材料： 高强度合金钢（如16MnCr5, 18CrNi8），经过渗碳淬火等硬化处理，表面硬度高，耐磨性。

o    工艺： 高精度磨削加工，确保齿形精度、啮合平稳性和低噪音。可选直齿、斜齿或人字齿设计（人字齿能更好地平衡轴向力，减少脉动和噪音）。

3.      重型轴承系统： 采用大尺寸、高承载能力的滚动轴承（如圆柱滚子轴承、圆锥滚子轴承），能承受高粘度带来的径向力和齿轮啮合产生的轴向力，保证长寿命和可靠性。

4.      高性能轴封： 这是防止高粘度、高压介质泄漏的关键。常见配置包括：

o    填料密封： 适用于非危险性、允许微量泄漏的工况，可调。

o    单/双机械密封： 标准选择，提供无泄漏或极小泄漏运行。可根据介质特性（磨蚀性、腐蚀性、含颗粒度）选择密封面材料（碳化硅、硬质合金等）和冲洗方案（API Plan 01, 02, 11, 13, 52, 53, 54等）。

o    磁力驱动 (无密封)： 杜绝泄漏风险，适用于剧毒、高危、昂贵或不允许任何泄漏的介质。通过磁耦合传递扭矩。

5.      “三明治”式设计 (常见)： 许多TF型号采用模块化设计，泵体、前盖、后盖通过长螺栓紧固。这种设计便于维护（如更换齿轮、轴承、密封）和适配不同的端口连接方式（法兰、螺纹）。

6.      加热/冷却夹套： 围绕泵体的夹套通道，可通入蒸汽、导热油或冷却介质，精确控制泵内流体温度，对于维持粘度、防止固化或热降解至关重要。

7.      泄压阀 (可选)： 集成或外置的安全阀，在系统超压时开启，保护泵和管路免受损坏。

四、 核心优势总结

·         征服粘度： 高达50,000 mm²/s的处理能力是其核心竞争力。

·         高压强劲： 高达25 bar的超压能力，驱动流体克服系统阻力。

·         流量稳定可靠： 容积式原理确保流量与转速高度线性相关，受压力波动影响小。

·         坚固耐用： 重载设计、优质材料和精密制造保障长寿命和高可靠性。

·         高效输送： 优化的内腔设计减少内泄，即使在高压高粘下仍保持良好容积效率。

·         多功能适配： 广泛的排量选择、多种密封选项和加热/冷却配置，满足多样化需求。

·         易于维护： 模块化设计简化了维修和备件更换。

五、 典型应用场景

TF 80-1000系列齿轮泵是以下高要求应用的理想选择：

1.      化工与石化： 输送重油、沥青、柏油、润滑油基础油、聚合物单体、高粘度添加剂、树脂、多元醇、异氰酸酯、熔融硫磺。

2.      塑料与橡胶工业： 聚合物熔体（PA, PC, PET, PP, PE, ABS等）的增压、计量和挤出机喂料；橡胶混炼胶输送；热熔胶输送。

3.      食品与饮料： 巧克力、可可脂、糖浆、蜂蜜、糖蜜、果酱、果肉、番茄酱、人造黄油、起酥油、奶酪酱、面团、高浓度果汁浓缩液、食用油。

4.      涂料、油墨与粘合剂： 油漆、清漆、颜料浆、印刷油墨、粘合剂、密封胶、填缝剂。

5.      油脂与日化： 润滑脂制造与灌装、肥皂基料、洗发膏、膏霜、牙膏。

6.      能源与船舶： 重质燃料油(Fuel Oil)的装卸、驳运和锅炉进料；原油输送。

7.      制药 (特定合规型号)： 高粘度药膏、凝胶、糖浆基料（需符合相关卫生和材质标准）。

六、 操作与维护要点

·         正确的启动： 高粘度泵启动前，确保介质温度达到要求（必要时预热泵和管线），避免冷启动导致电机过载或损坏泵。启动或长期停用后，应手动盘车确认无卡阻。

·         充分的润滑： 确保轴承得到良好润滑（油脂或润滑油）。对于输送润滑性差的介质，有时需考虑引入外部润滑。

·         温度监控： 密切监控泵体和介质温度，避免过热（导致密封失效、介质降解）或过冷（导致粘度剧增、堵塞）。

·         压力监控： 监测入口压力和出口压力。入口压力过低易导致气蚀损坏；出口压力过高需检查系统阻力或泄压阀。

·         密封维护： 定期检查轴封状态，对于机械密封，关注其冲洗系统（如配备）是否正常运行。

·         定期维护： 按照制造商手册进行定期检查、润滑和关键部件（如轴承、密封、齿轮）的状态评估与更换。

七、 安全注意事项

·         高压危险： 系统在25 bar压力下运行，任何维护操作前必须泄压并隔离能源（锁定/挂牌LOTO）。确保管路和接头额定压力足够。

·         高温危险： 加热夹套和输送高温介质（如沥青、熔融聚合物）的泵体表面温度，需隔热防护，避免烫伤。

·         旋转部件危险： 运行或维护时，确保防护罩就位，身体和衣物远离旋转轴和联轴器。

·         介质危害： 了解所输送介质的化学、物理危害（易燃、有毒、腐蚀、高温），穿戴合适的个人防护装备(PPE)。

·         重物搬运： TF系列泵，尤其大排量型号，非常沉重。使用合适的起重设备进行搬运和安装。

八、 选型关键考量因素

选择正确的TF型号是确保成功应用的基础：

1.      介质特性： 粘度(@工作温度)、密度、润滑性、腐蚀性、磨蚀性(含固体颗粒？)、剪切敏感性、温度范围、是否易固化/结晶、蒸汽压(防气蚀)。

2.      流量需求： 所需的工作流量范围 (m³/h 或 l/min)。

3.      工作压力： 系统所需的持续工作压力和可能的峰值压力。务必确认所选具体TF型号在该转速和粘度下的允许工作压力。

4.      工作温度： 介质的入口温度和运行温度。

5.      转速范围： 泵的计划工作转速，受限于粘度、压力、流量和NPSHa(净正吸入压头)。

6.      吸入条件： 入口管路的压力(NPSHa)是否足够？高粘度流体需要正压进料或非常短的吸程。

7.      密封要求： 基于介质危险性、环保要求、法规选择填料密封、单/双机械密封或磁力驱动。

8.      加热/冷却需求： 是否需要夹套？加热/冷却介质是什么？所需温度？

9.      材料兼容性： 泵体、齿轮、密封材料必须与输送介质兼容。

10. 安装环境： 空间限制、电源、环境温度、防爆要求(ATEX等)。

结论

Steimel TF系列齿轮泵（80-1000 cm³/rev）凭借其无与伦比的高粘度处理能力（高达~50,000 mm²/s）、强劲的压力性能（超压达25 bar）以及德国工程赋予的坚固可靠品质，在严苛的工业流体输送领域树立了。它是工程师在面对重油、聚合物熔体、食品膏体、涂料树脂等高粘度、高压挑战时的强大。精确选型、规范操作和定期维护，将确保TF泵作为您生产流程中的“忠实铁骑”，持续稳定地输送动力，驱动效率和可靠性的提升。在粘稠的世界里，Steimel TF泵是您值得信赖的流动引擎。
