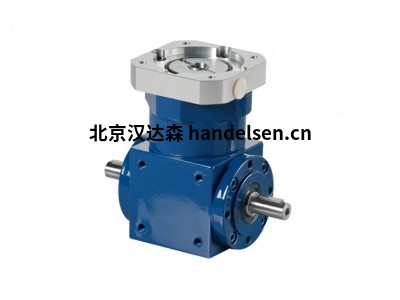

vogel SKPG带法兰轴的角齿轮箱减速机
SKPG带法兰轴的角齿轮箱
减速比：12,0 – 100,0
加速扭矩：T 2maxzul [牛米]100 – 950
输出轴额定扭矩：T 2Nzul[牛米] 70 – 550
反弹：j[arcmin] 3 – 5
输入速度：N 1maxzul[分钟-1 ] 6500 – 7500
轮齿：SKPR (N) 04
正齿轮方向旋转方向：面对C和A时方向相反
效率：尺寸 04 η ~0,92
寿命：20000小时
允许的变速箱
温度外壳：-10 °C 至 +90 °C
润滑：终身润滑
表面保护：底漆 RAL 9005 黑色
保护等级：IP 54
SKPR (N) 04
比率 i 12 15 20 25 30 35 40 45 50 63 70 80 100
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 680 675 675 940 940 880 880
输出额定扭矩
(带 n1Nzul) T2Nzul Nm 550 550 450 450 550 550 340 340
急停扭矩（变速箱期间允许 1000 次寿命）
T2Notzul Nm 1250 1250 1250 1250 910 1270 910 800 1800 1800
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度）n1mzul min-1 4000
输入速度 n1maxzul min-1 6500
齿隙j arcmin 标准 ≤ 5 / 减小 ≤ 3
扭转刚度 C Nm/arcmin 140
径向载荷（参考输出轴上的轴心） F2rzul N 14000
轴向载荷（参考输出轴的轴心） F2azul N 13500
重量 m kg 约33,5
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约70 / 距离 1 m
