意大利UNIMEC RA54锥齿轮箱 40Nm 直角传动 工业传动系统用
UNIMEC RA 54 是一款锥齿轮箱，由意大利 UNIMEC S.p.A. 原厂研发制造。UNIMEC 成立于1981年，总部位于意大利米兰，在动力传动领域积累了超过40年的制造经验。

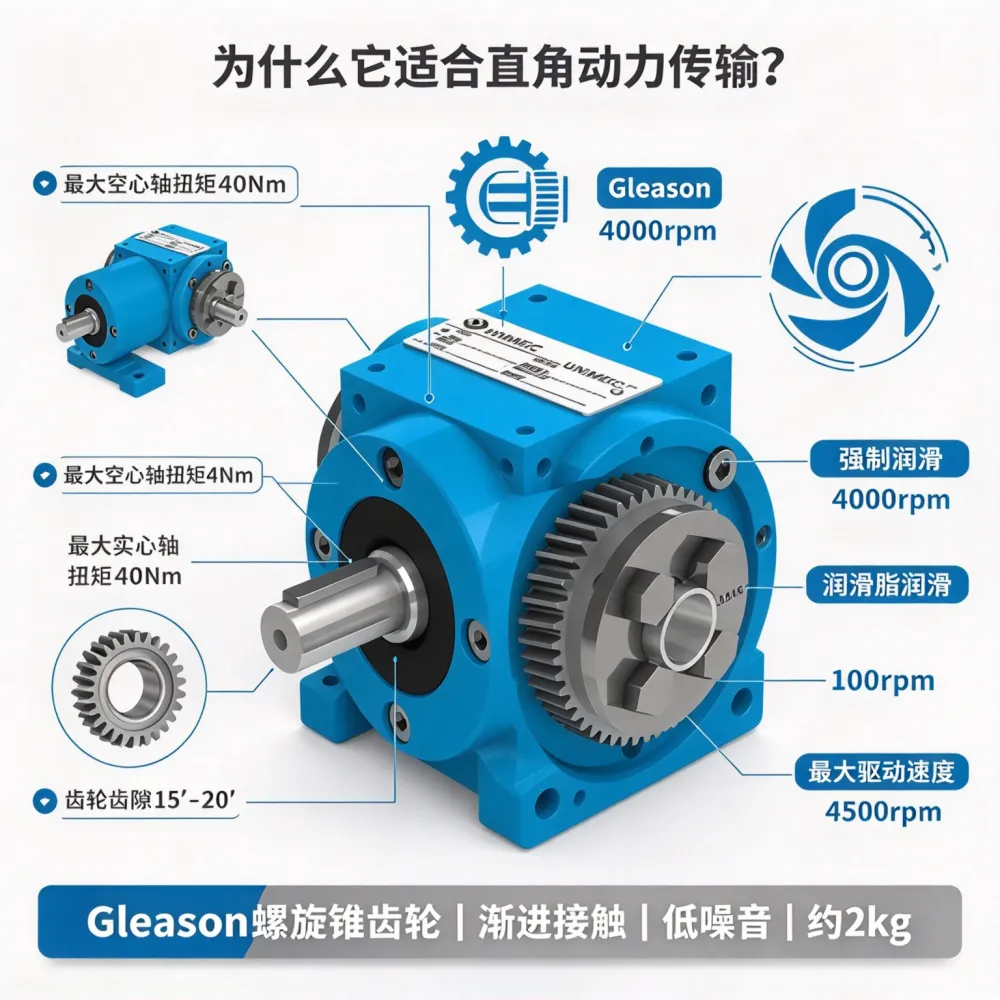

RA 54 属于 UNIMEC RA 系列锥齿轮箱，用于改变垂直轴之间的旋转方向，同时保持高效、精确和可靠的动力传输。该型号空心轴扭矩和实心轴扭矩均为 40 Nm，强制润滑时输入转速 4000 rpm，润滑脂润滑时 100 rpm，驱动速度 4500 rpm。齿轮齿隙 15&＃39;–20&＃39;，主变速箱重量约 2 kg。UNIMEC 锥齿轮箱采用 Gleason® 螺旋锥齿轮，齿面渐进接触和载荷分布优化，具有较高的机械效率、低噪音和平稳精确的运动传输特性。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | UNIMEC S.p.A.（意大利） |
| 系列 | RA |
| 型号 | RA 54 |
| 产品类型 | 锥齿轮箱（直角传动） |
| 空心轴扭矩 | 40 Nm |
| 实心轴扭矩 | 40 Nm |
| 输入转速（强制润滑） | 4000 rpm |
| 输入转速（润滑脂润滑） | 100 rpm |
| 驱动速度 | 4500 rpm |
| 齿轮齿隙 | 15&＃39; – 20&＃39; |
| 工作温度 | -10°C 至 +80°C |
| 主变速箱重量 | 约 2 kg |
| 齿轮类型 | Gleason® 螺旋锥齿轮 |
功能特点
1. Gleason螺旋锥齿轮，传动效率高噪音低
RA 54 采用 Gleason® 螺旋锥齿轮。与普通直齿锥齿轮相比，螺旋齿形的齿面接触更渐进，载荷分布更均匀。这一设计使齿轮箱在运行时传动效率较高、噪音较低，适配对工作环境有要求的机床和自动化产线。
2. 紧凑立方体外形，安装灵活
UNIMEC 锥齿轮箱采用紧凑的立方体外形设计。这一几何形状允许在机器和工业系统上通用安装，简化了安装过程，并提供了较高的配置灵活性。在空间受限的设备内部，立方体外形可有效利用安装空间。
3. 可直连多种驱动源，适配性强
RA 54 可直接连接 IEC 标准电机、无刷电机、气动电机及其他类型的工业驱动。在需要直角传动的自动化设备中，无需额外配置转接法兰即可完成与驱动源的对接，简化了系统集成。
4. 齿轮齿隙15&＃39;-20&＃39;，定位精度稳定
RA 54 的齿轮齿隙控制在 15&＃39;–20&＃39; 范围内。在需要精确角度定位的应用中，较小的齿隙意味着反向时的空程较小，有助于提升传动系统的定位精度和响应速度。
5. 不锈钢版本可选，适配腐蚀性环境
UNIMEC 提供 X 系列不锈钢锥齿轮箱（XRA 54 等型号）。在食品加工、化工等存在腐蚀性介质或需要频繁冲洗的环境中，不锈钢版本可提供更好的耐腐蚀性能。
适用场景
RA 54 锥齿轮箱在多个工业领域应用广泛：
机床制造：用于机床进给轴、刀架等需要改变传动方向的机构
自动化产线：用于自动化设备中直角传动的动力分配
包装机械：用于包装机的传动系统，紧凑外形适配设备内部空间
印刷设备：用于印刷机的辊筒传动和张力控制
食品加工设备：不锈钢版本适用于需要冲洗的食品加工环境
特种设备：用于卫星天线、雷达等需要精确角度调整的设备
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 齿轮箱润滑油 | 强制润滑用油 | 定期更换 |
| 密封件套件 | 原厂密封圈 | 密封老化后更换 |
| 输入/输出轴 | 实心轴或空心轴 | 适配不同连接需求 |
| 安装附件 | 法兰、联轴器 | 与电机或负载连接 |
订货说明
RA 54 采用 UNIMEC 标准型号编码体系：
RA = 锥齿轮箱系列（空心轴标准型）
54 = 规格尺寸（另有 86、110、134 等尺寸）
RB / RC / RM / RX 等为不同结构形式
UNIMEC 锥齿轮箱常见系列：RA、RB、RC、RM、RX、RY、RR、RW、RZ、RP、RK 等。
订货时建议确认以下信息：
型号：RA 54（或 RB / RC / RM 等变体）
所需扭矩（40 Nm）
传动比（标准至1/12）
输入/输出轴类型（空心轴 / 实心轴）
润滑方式（强制润滑 / 润滑脂润滑）
是否需要不锈钢版本（XRA 系列）
工作温度范围
