意大利Chiaravalli基亚拉瓦利 CHM110蜗轮减速机 453Nm 铸铁 输送带用
Chiaravalli CHM 110 是一款蜗轮蜗杆减速机，由意大利 Chiaravalli Group SpA（基亚拉瓦利）原厂研发制造。CHM 系列是 Chiaravalli 旗下经典的蜗轮蜗杆减速机产品线，CHM 110 属于该系列中较大规格的型号，适用于对扭矩和刚性有较高要求的工业传动场景。

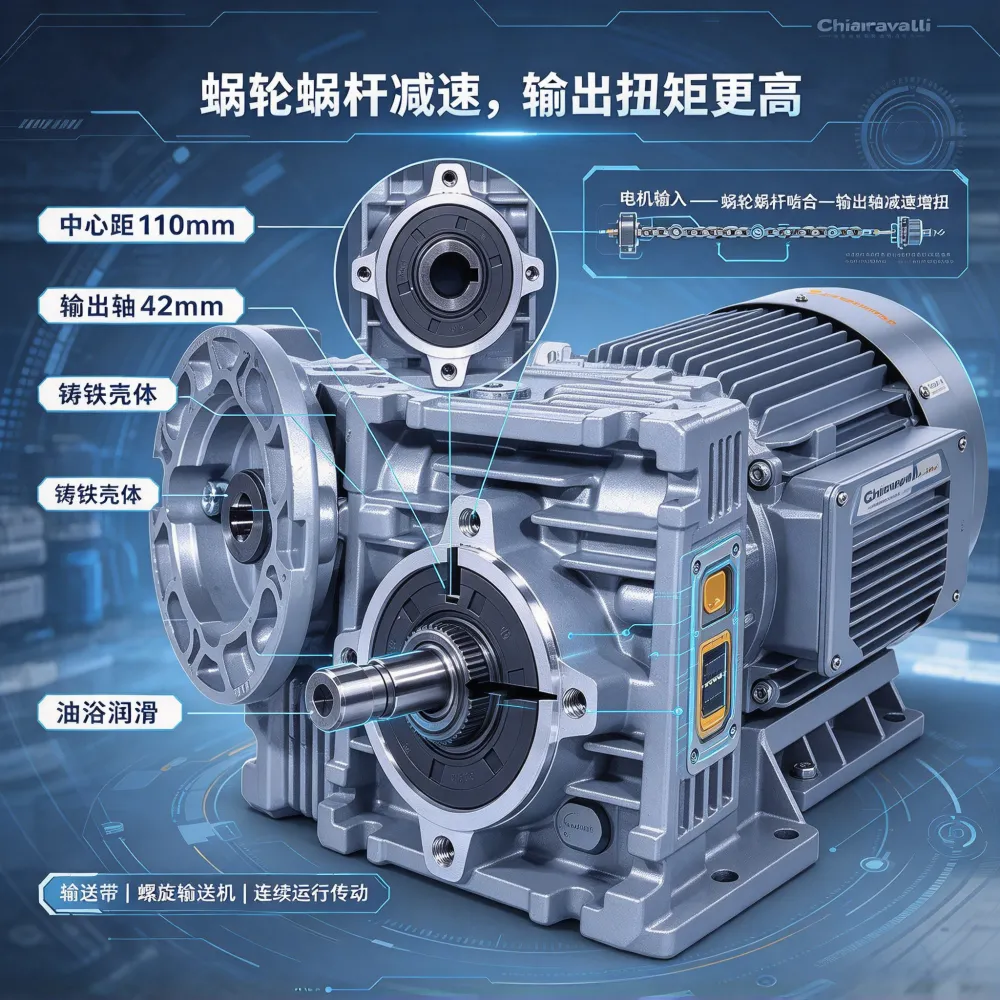

CHM 110 采用铸铁壳体，蜗轮蜗杆传动结构，传动比范围 7.5:1 至 100:1，额定输出扭矩最高可达 453 Nm。中心距 110mm，输出轴直径 42mm，重量约 35kg。该型号采用油浴润滑，适配 B3 底脚、B5 法兰、B14 法兰等多种电机安装方式，在输送带、螺旋输送机等连续运行设备中具有广泛的应用基础。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Chiaravalli Group SpA（意大利基亚拉瓦利） |
| 系列 | CHM |
| 型号 | CHM 110 |
| 产品类型 | 蜗轮蜗杆减速机 |
| 中心距 | 110 mm |
| 传动比范围 | 7.5:1 – 100:1 |
| 额定输出扭矩 | 最高 453 Nm |
| 输出轴直径 | 42 mm |
| 壳体材质 | 铸铁（GG20/GG25级） |
| 润滑方式 | 油浴润滑 |
| 安装方式 | B3底脚 / B5法兰 / B14法兰 |
| 适配电机法兰 | 90B5 / 100/112B5 / 132B5 等 |
| 工作温度范围 | -25°C 至 +50°C（CHM 025/090）；-5°C 至 +40°C（CHM 110/150） |
| 重量 | 约 35 kg |
| 产地 | 意大利 |
功能特点
1. 高扭矩输出，适配重载传动
CHM 110 的额定输出扭矩最高可达 453 Nm。在输送带、螺旋输送机、搅拌设备等需要较大启动扭矩和持续负载的工况中，这一扭矩等级可覆盖中等偏重负载的驱动需求。
2. 铸铁壳体与油浴润滑，适应连续工业运行
壳体采用铸铁材质，结构刚性较好，在振动和冲击负载下不易变形。油浴润滑方式使蜗轮蜗杆副在运行中获得持续润滑和散热，适配长时间连续运行的工业场景。
3. 宽传动比范围，适配不同输出转速
传动比覆盖 7.5:1 至 100:1。用户可根据电机输入转速和负载所需的输出转速，在较大范围内选择合适的减速比，无需额外配置变速装置。
4. 多种安装法兰可选，适配主流电机接口
支持 B3 底脚、B5 法兰、B14 法兰等安装形式，并适配 90B5、100/112B5、132B5 等常见电机法兰规格。在设备集成和电机配套中，这一灵活性降低了接口适配的复杂度。
适用场景

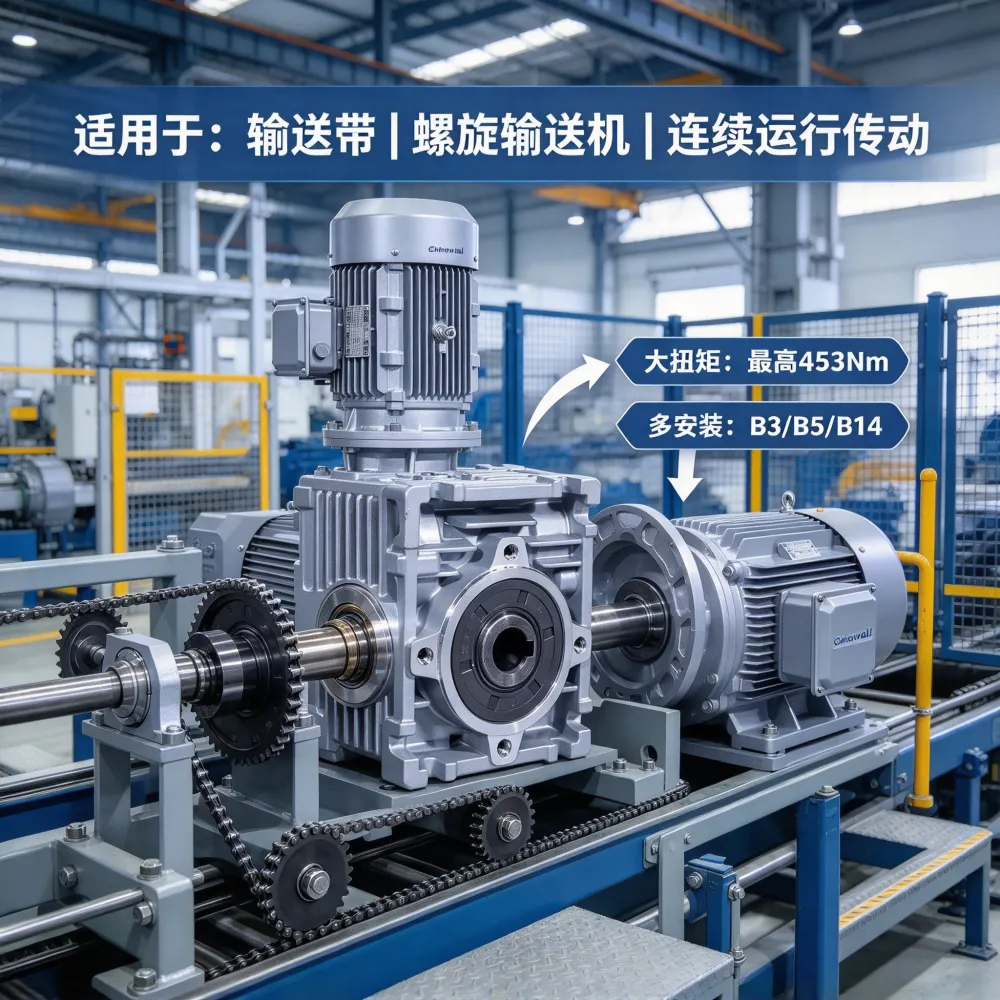

输送带系统：用于皮带输送机、螺旋输送机的驱动，CHM 系列在输送带应用中具有成熟的使用基础
物料搬运设备：用于提升机、给料机等设备的传动
搅拌与混合设备：用于中等负载搅拌罐的驱动
通用工业机械：适配需要蜗轮蜗杆减速机的各类工业传动节点
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 工业齿轮油 | 适配蜗轮蜗杆的极压齿轮油 | 定期更换或补充，维持润滑 |
| 油封/密封件 | 输入/输出轴油封 | 密封老化后更换，防止漏油 |
| 安装螺栓 | 底脚或法兰固定螺栓 | 减速机安装固定 |
订货说明
CHM 110 采用 Chiaravalli 标准型号体系，订货编码包含传动比、电机法兰规格、安装方式等信息。例如：CHM110 10 100/112B5 B3 表示 CHM110、传动比10、适配100/112B5法兰、B3底脚安装。
常见货号示例：M11110105B3（CHM110，i=10，100/112B5，B3）、M11140095B3（CHM110，i=40，90B5，B3）、M11199095B3（CHM110，i=100，90B5，B3）。
订货时建议确认以下信息：
型号：CHM 110
传动比（7.5 / 10 / 15 / 20 / 30 / 40 / 50 / 60 / 80 / 100）
适配电机法兰规格（90B5 / 100/112B5 / 132B5 等）
安装方式（B3 / B5 / B14）
输出轴形式（实心轴 / 空心轴）
