德国Phytron菲创 ZSS25.200 步进减速电机 25mm 闭环编码器
Phytron ZSS 25.200.1,2-GPL-4Lp-R 是一款微型一体化闭环步进减速电机，由德国 Phytron GmbH（菲创）原厂研发制造。Phytron 成立于1947年，在步进电机及驱动控制器领域拥有超过70年的技术积累，ZSS 系列是其宽温低共振两相混合步进电机产品线。
该型号是 25mm 微型法兰电机、GPL 一级低背隙行星减速箱与闭环增量编码器的三合一总成。核心参数包括：法兰尺寸 25×25mm，机身长度约 31mm，整机重量仅 0.08kg；电机保持转矩 12 mNm，额定相电流 1.2A。集成 GPL-4Lp 减速箱后，减速比 4:1，背隙仅 6–15 角分，输出持续扭矩约 0.045 N·m。

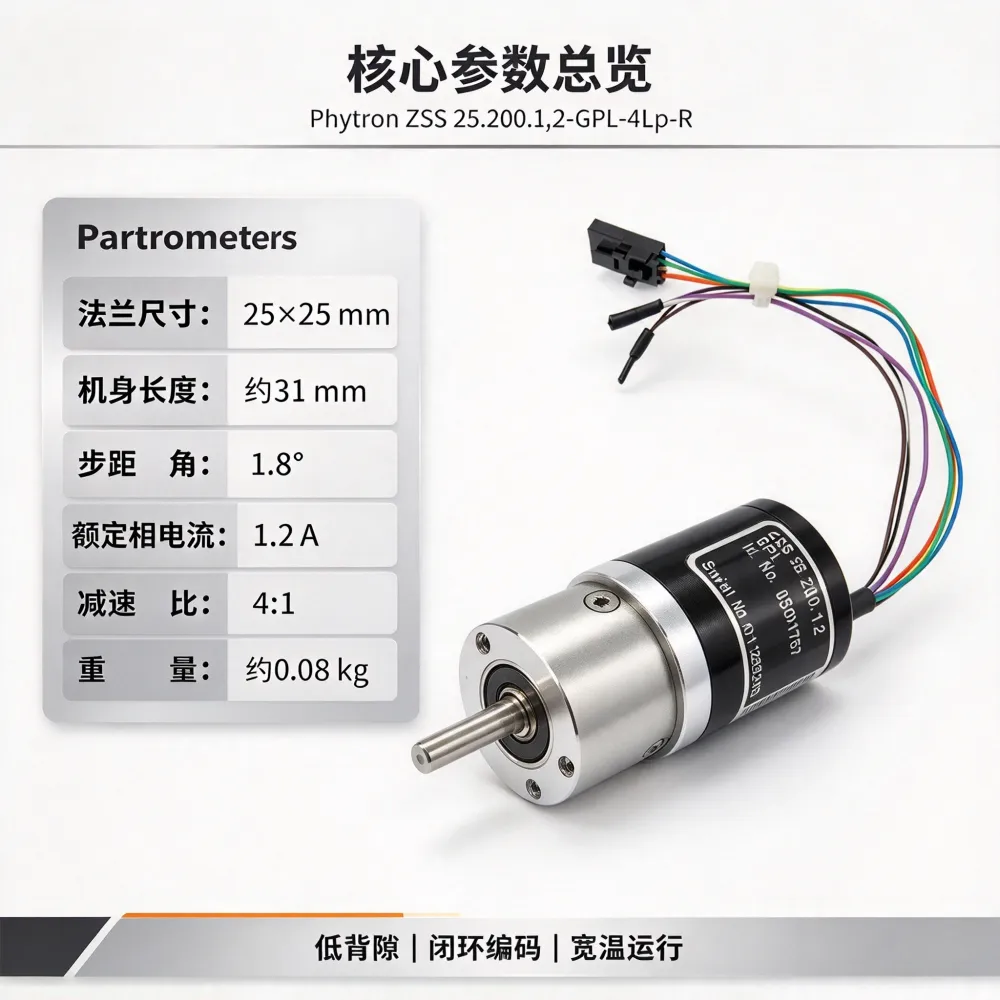

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Phytron GmbH（德国菲创） |
| 系列 | ZSS |
| 型号 | ZSS 25.200.1,2-GPL-4Lp-R |
| 产品类型 | 两相混合式步进电机（集成减速箱与编码器） |
| 法兰尺寸 | 25 × 25 mm |
| 机身长度 | 约 31 mm（不含轴/减速箱） |
| 步距角 | 1.8°（200步/转） |
| 额定相电流 | 1.2 A（双极并联） |
| 保持转矩（电机轴） | 12 mNm |
| 集成减速箱 | GPL 一级行星减速，减速比 4:1 |
| 减速箱背隙 | 6 – 15 角分（Lp低背隙版本） |
| 输出持续扭矩 | 约 0.045 N·m |
| 编码器 | 三通道增量式光学编码器，500线 |
| 防护等级 | IP40（可定制IP54） |
| 工作温度 | 环境 -30°C 至 +80°C |
| 整机重量 | 约 0.08 kg |
功能特点
1. 微型法兰与一体化集成，适配狭小空间
法兰仅 25mm 方形，电机、行星减速箱和编码器出厂即精密同轴对中集成，无需额外联轴器或转接支架。在液压测试台力值标定滑台、气密性检测工装、光学实验室仪器等空间受限的精密设备中，这一紧凑总成大幅节省了安装空间。
2. 低背隙行星减速，微米级定位无回程误差
GPL-4Lp 为超精密低背隙版本，背隙控制在 6–15 角分。配合 200 步/转电机及 1/512 微步驱动，单转最高可实现 102,400 个定位点。在微量进给、力值标定等应用中，回程间隙极小，定位精度可靠。
3. 闭环编码器消除丢步，提升运行可靠性

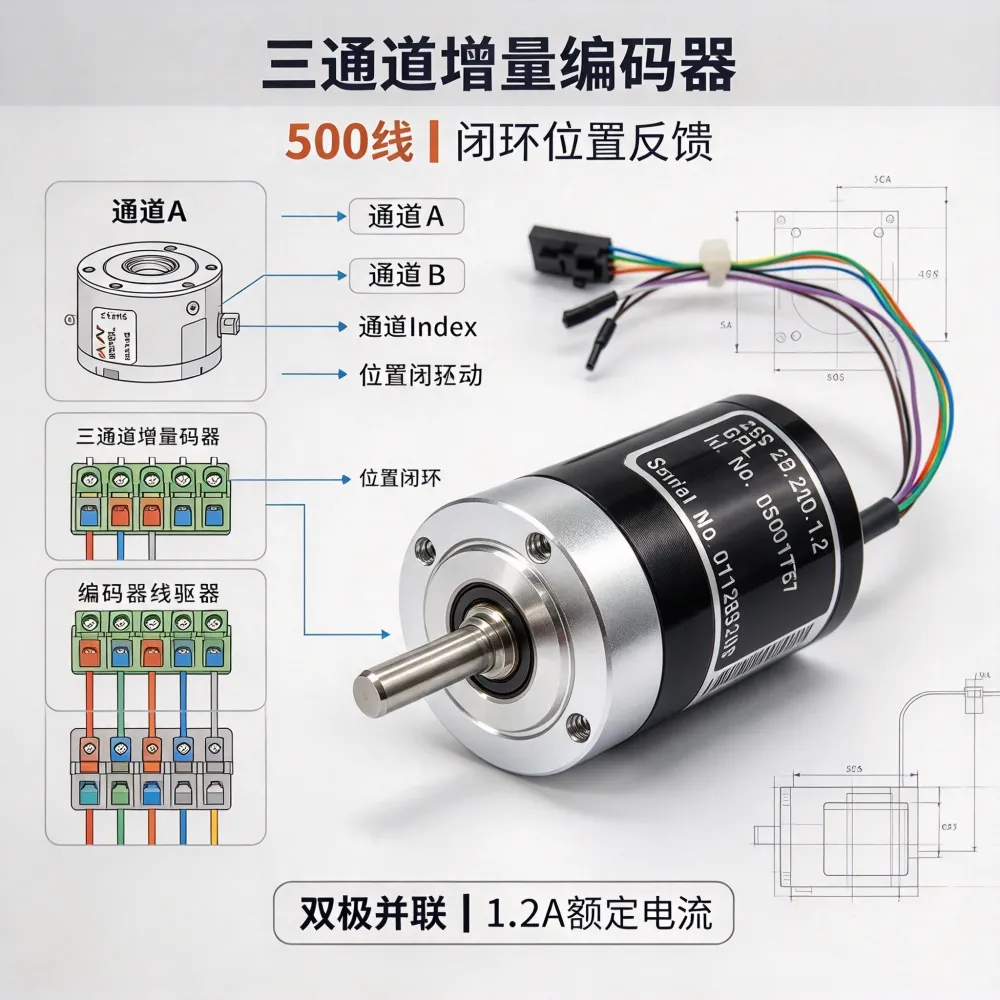

尾部集成三通道增量式光学编码器（A/B/Z），实现闭环控制。开环步进电机在负载突变或高速运行时可能丢步，编码器反馈使驱动器能够实时校正位置，在精密测量和自动化对位机构中保障了定位结果的确定性。
4. 低共振设计与宽温运行，适配精密传感环境
磁路齿形经过优化，运行共振和噪音极小，不会对邻近的力传感器或气体浓度检测信号造成干扰。标准工作区间 -30°C 至 +80°C，IP40 防护可防尘防轻微油雾，适配润滑油站周边等多油环境。
适用场景
精密仪器与光学平台：用于光学调整架、微型滑台的微米级进给定位。
测试与标定工装：用于液压测试台力值标定、气密性检测工装的微量加载。
自动化对位机构：用于小型精密自动化设备中的高精度位置调整。
实验室设备：适配空间受限、要求低振动和低电磁干扰的科研装置。
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 配套驱动器 | Phytron MSX / APS 系列 | 微步驱动与编码器闭环控制 |
| 连接电缆 | 适配电机与编码器的屏蔽电缆 | 动力与信号传输 |
| 联轴器/转接件 | 按负载轴径选配 | 输出轴与负载的连接 |
订货说明
ZSS 25.200.1,2-GPL-4Lp-R 采用 Phytron 标准型号体系。该型号为完整总成，订货时需确认编码器类型及电缆长度。
订货时建议确认以下信息：
型号：ZSS 25.200.1,2-GPL-4Lp-R
编码器类型（标准500线增量式）
电缆长度与接头形式
是否需要配套驱动器（MSX / APS 系列）
