德国 Ringfeder 齿轮联轴器 TNZ ZCAU系列

郭浪 QQ：2853369882   手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn

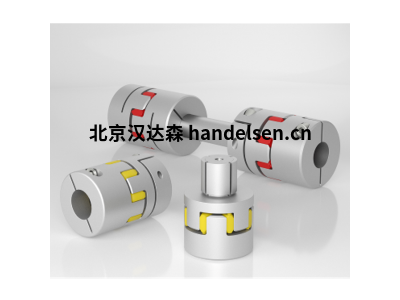

弹性颚式联轴器GWE 5117

具有高度紧凑设计的抗扭挠性，无反冲弹性体联轴器，具有单缝铝制夹紧轮毂，以及由钢制成的扩展心轴和内锥，用于在空心轴上进行摩擦锁定扭矩传递。

5种不同尺寸

孔直径d：4-35毫米（0.157-1.378英寸）

外径D：24.5-64.5毫米（0.966-2.539英寸）

全长L：42-82毫米（1.654-3.228英寸）

转速n max：6,000-15,000 1 / min

扭矩T：3-160 Nm（2.21至118.01 ft·lb）

齿轮联轴器TNZ ZCA / TNZ ZCB

标准集线器

所述RINGFEDER   TNZ ZCA耦合是扭转刚性的齿轮联轴器设计为具有一些间隙和由两个被连接tted螺栓连接的两个半联轴器。

不同于TNZ ZCA耦合，RINGFEDER   TNZ ZCB带有一个用螺栓固定的O形环载体，其通过改变安装顺序便于安装。要安装联轴器，请拧下盖子并将其放在轴上。

将轮毂安装到轴上，将轴套滑到轮毂上，然后将O形圈支架固定到轴套上。当涉及大型联轴器时，这种安装方式是有利的。

产品特征

扭转刚性齿轮联轴器，由优质钢制成

非常紧凑的设计可实现高功率密度

补偿角度，径向和轴向轴偏移

如果使用特殊密封件，则适合在最高+120°C的温度下使用

可提供分体式套筒（ZCA / ZCB-ZCA型号范围也可提供ZCB设计）和单件套筒（ZCH）

无需移动连接的机器即可更换弹性O形圈

钻孔最大270毫米

扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm

速度高达n max = 6,000 rpm

法兰联轴器TNF 5571

RINGFEDER ?法兰接头是压配合更好的选择。既不需要诸如键槽或楔子之类的附加组件，也不需要外部的加热和内部的冷却。

只需简单地将法兰联轴器推到轴上并拧紧，即可通过拧紧收缩盘中的螺钉将法兰联轴器摩擦接合。它们传递扭矩和弯矩以及轴向和径向力。

产品特征

连接牢固，扭矩大

易于组装和拆卸

无间隙轴套连接

高水平的真实运行精度

应用领域

矿业公司

工厂制造商

变速箱制造商

齿轮联轴器TNZ ZCAU / TNZ ZCBU

标准集线器和扩展通用集线器

相较于TNZ ZCA类型，联接RINGFEDER  TNZ ZCAU配备有细长的轮毂，其长度可以适合于植物的要求。

较模型TNZ ZCAU，所述RINGFEDER ? TNZ ZCBU耦合配备有通过改变安装顺序便于安装的O形环的载体。要安装联轴器，请拧下盖子并将其放在轴上。

将轮毂安装到轴上，将轴套滑到轮毂上，然后将O形圈支架固定到轴套上。当涉及大型联轴器时，这种安装方式是有利的。像ZCAU型号一样，ZCBU具有一个细长的轮毂，其长度可以适应工厂的要求。

产品特征

扭转刚性齿轮联轴器，由优质钢制成

非常紧凑的设计可实现高功率密度

补偿角度，径向和轴向轴偏移

如果使用特殊密封件，则适合在最高+120°C的温度下使用

可提供分体式套筒（ZCA / ZCB-ZCA型号范围也可提供ZCB设计）和单件套筒（ZCH）

无需移动连接的机器即可更换弹性O形圈

钻孔最大270毫米

扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm

速度高达n max = 6,000 rpm

一般说明

所述RINGFEDER ? TNZ耦合是扭转刚性的双万向节齿轮联轴器。

联轴器壳体的内齿是直的，而轮毂的齿是外齿，其半径可变。结果，轮毂可以在壳体内空间地移动，从而在指定的公差内补偿邻接的轴端的角度，径向和轴向轴未对准。

根据联轴器的类型和尺寸，标准齿可允许每个齿平面的最大角度偏差为0.5度，轴向运动可达到数毫米。最高 可能的径向轴位移取决于两个齿平面之间的距离。其他齿形可用于进一步的特定应用。

常见型号

RFN8006 6x9

RFN8006 7x10

RFN8006 8x11

RFN8006 9x12

RFN8006 10x13

RFN8006 11x14

RFN8006 12x15

RFN8006 13x16

RFN8006 14x18

RFN8006 15x19

RFN8006 16x20

RFN8006 17x21

RFN8006 18x22

RFN8006 19x24

RFN8006 20x25

RFN8006 22x26

RFN8006 24x28

RFN8006 25x30

RFN8006 28x32

RFN8006 30x35

RFN8006 32x36

RFN8006 35x40

RFN8006 36x42

RFN8006 38x44

​

公司简介

德国Ringfeder为各行各业提供高质量的传输解决方案。36年多来，他们一直都是无键轴/轮毂技术领域的行业领导。此外，他们也提供Ringfeder减震装置、Ringfeder联轴节、Ringfeder转矩限制器以及其他特制和定制产品。

德国Ringfeder这些部件适用于多个行业的机械领域，例如金属加工、石油与天然气和机床。

RINGFEDER POWER TRANSMISSION是驱动和阻尼技术利基市场的国际领导者。由于我们强大的品牌RINGFEDER ?我们提供世界各地的用户出色的轴毂连接，阻尼解决方案和连接系统，用于在各种各样的行业最高的性能和耐用性的要求。

我们不仅基于近100年的经验和专业知识为客户提供专家建议，而且还与他们一起开发创新的，量身定制的解决方案-我们渴望成为绩效合作伙伴。
