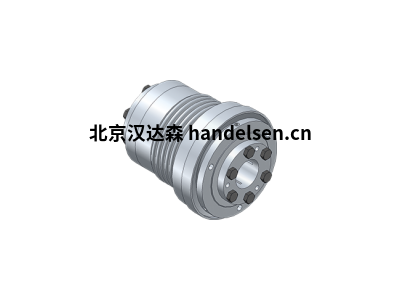

GERWAH EKN20-26-6-10型波纹管联轴器
GERWAH EKN20-26-6-10型波纹管联轴器
长度：26mm
轴径d1:6mm
轴径d2:10mm
扭矩：2.4Nm
转速：15000rpm
无键槽带紧固螺钉
无背隙、抗扭刚性金属波纹管联轴器已准备就绪
交付时安装。 金属波纹管由不锈钢制成
钢，所有其他部件由铝或钢制成，部分具有
环保保护涂层。 轴公差应
在配合公差“g6”或“h7”之内。 联轴器轮毂和轴之间的动力传递是通过压缩产生的
以及接触面之间的摩擦。 必须特别注意
支付到固定螺钉的拧紧扭矩以及
完美的表面状况。 接触面必须是自由的
油和油脂的粗糙度深度为 Rtmax。 16μ为
轴。 提供带键槽的版本。 所示扭矩可以
只有遵守所有给定的建议才能得到保证。
否则必须接受削减。
尽管金属波纹管联轴器无背隙且具有扭转刚性，
不容忽视的是，它们连接了两个旋转质量。
在不利的情况下，联轴器可以像高刚性的扭力弹簧一样起作用。
控制驱动器的振荡
因此，电机的电枢电流中的谐波和谐波可能
决不在机械共振频率范围内。 在里面
在实践中，共振频率“fres”应该大 2 倍
金属波纹管联轴器的尺寸足够大，因为
240Nm > 154Nm
比驱动器的励磁频率。 选择动态扭转弹簧刚度 CTdyn，以便在大多数应用中它不在寄生振动范围内。
标准提供各种扭转刚度。
德国GERWAH型号优选
GWE 5113
GWE 5117
GWE 5102
GWE 5103.1
GWE 5104
GWE 5106
GWE 5112
GWE Z5104.1
GWE Z5106.1
GWB AK
GWB AKD
GWB AKN
GWB CKN
GWB DKN
GWB EKN
GWB PKA
GERWAH EKN20-26-6-10型波纹管联轴器
