法国SCHNEIDER断路器参数。
SCHNEIDER断路器参数。
| 仲宇 QQ：3254435935 手机：13002495941 电话：010-64714988-225 传真：010-64714988-668 邮件：tk9@handelsen.cn |
 |
 |

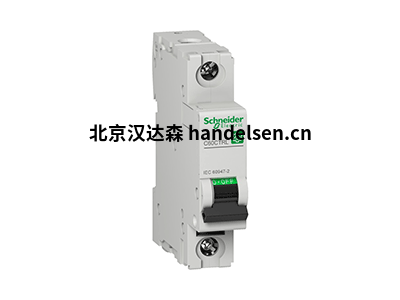

SCHNEIDER微型断路器
名称： SCHNEIDER微型断路器
型号： SCHNEIDER
品牌： SCHNEIDER
产地： 法国
产品名称
Multi 9 C60
产品或部件类型
微型断路器
器件简写
C60CTRL
设备应用
配电
极数描述
1P
受保护的电杆数量
1
[In] 额定电流
1 A.
网络类型
交流
直流
旅行单元技术
热磁式
曲线代码
C
断裂能力
Icu 100 kA, 240 V AC 50/60 Hz 根据 EN / IEC 60947-2 标准
Icu 25 kA, 60 V DC according to EN / IEC 60947-2
使用类别
根据EN / IEC 60947-2，A级
适用于隔离
是的，根据EN / IEC 60947-2标准
标准
EN / IEC 60947-2
产品认证
CE
补充
网络频率
50/60赫兹
系统电压
相位和中性线 AC 50/60 Hz
240 V之间，60 V直流
磁性跳闸限制
8.5 x In +/- 20%AC
12 x In +/- 20%DC
[Ics]额定服务分断能力
50 kA 50%x Icu, 240 V AC 50/60 Hz 根据EN / IEC 60947-2标准
25 kA 100%x Icu, 60 V DC according to EN / IEC 60947-2
[ui] 额定绝缘电压
500 V AC 50/60 Hz，根据EN / IEC 60947-2标准
[Uimp] 额定冲击耐受电压
6 kV，根据EN / IEC 60947-2标准
触点位置指示器
有
控制类型
开关
本地信号
开/关指示
安装方式
夹住
安装支持
DIN导轨
9毫米间距
2
高度
3.19英寸（81毫米）
宽度
0.71英寸（18毫米）
深度
2.83英寸（72毫米）
产品重量
0.26磅（美国）（0.12公斤）
颜色
灰色
机械耐用性
20,000次
电气耐久性
10,000次
可提供挂锁
挂锁
连接 - 终端
隧道终端，顶部或底部硬线 0 ... 0.04in²(1 ... .25mm²) max
隧道终端，顶部或底部柔性导线 0 ... .0.04in²(1 ... .25mm²最小)
隧道终端，顶部或底部软线，带环形线 0 ... 0.04in²(1 ... .25mm²)最大
剥离的导线长度
0.55in (14mm) (顶部或底部)
拧紧扭矩
17.7 lbf.in (2 Nm) (顶部或底部)
漏电保护
单独的挡板
SCHNEIDER 断路器的工作环境。
环境
IP保护等级
IP40模块化外壳，符合IEC 60529标准
IP20，符合IEC 60529标准
污染等级
3，根据EN / IEC 60947-2标准
热带气候
2级，符合IEC 60068-1标准
相对湿度
95% (131°F (55°C))
运行时的环境空气温度
-22 ... 158°F (-30 ... 70°C)
储存的环境空气温度
-40 ... 176°F (-40 ... 80°C)
