意大利UNIMEC TP204梯形螺旋升降机 10kN 自锁式 工业升降平台用
UNIMEC TP 204 是一款梯形螺旋升降机，由意大利 UNIMEC S.p.A. 原厂研发制造。UNIMEC 成立于1981年，总部位于意大利米兰，工厂占地约15000平方米，在螺旋升降机、锥齿轮箱和调速齿轮领域积累了超过40年的制造经验。
TP 204 属于 UNIMEC TP 系列梯形螺旋升降机，采用 TR 20×4 梯形螺杆。额定动载荷 10 kN（约1吨），额定静载荷 15–20 kN。最大输入转速 1800 rpm，最大负载抗旋转扭矩 17 Nm。主变速箱重量约 6 kg。该系列具有自锁特性，可单独使用或成组使用，通过与轴、接头和锥齿轮箱正确连接，实现同步升降。升降机可由交流电机、直流电机、液压或气动电机驱动，也可手动驱动。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | UNIMEC S.p.A.（意大利） |
| 系列 | TP |
| 型号 | TP 204 |
| 产品类型 | 梯形螺旋升降机 |
| 额定动载荷 | 10 kN |
| 额定静载荷 | 15–20 kN |
| 最大输入转速 | 1800 rpm |
| 最大负载抗旋转扭矩 | 17 Nm |
| 梯形螺杆规格 | TR 20×4 |
| 减速比 | 1/5、1/10、1/20 等 |
| 工作温度 | -10°C 至 +80°C |
| 润滑方式 | 润滑脂浴（特殊密封系统） |
| 主变速箱重量 | 约 6 kg |
功能特点
1. 梯形螺杆自锁特性，断电保持负载位置
TP 204 采用梯形螺杆传动，具有自锁功能。在断电或停止驱动时，负载不会因重力自行下滑，无需额外配置制动器即可保持位置。在升降平台、舞台设备等对位置保持有要求的应用中，自锁特性提供了额外的安全保障。
2. 精密蜗轮蜗杆传动，定位精度高
升降机内部采用蜗轮蜗杆减速结构，配合精密的梯形螺杆，实现高精度线性定位。在试验设备、汽车位移台等需要精确控制升降位置的场景中，TP 204 可提供重复性良好的定位性能。
3. 特殊密封系统与润滑脂浴，延长使用寿命
TP 204 采用特殊的密封系统，使内齿轮能够在润滑脂浴中运行。这一设计有效防止粉尘和杂质进入齿轮箱内部，同时确保齿轮和轴承得到持续润滑，延长了设备在工业环境中的使用寿命。
4. 多种驱动方式可选，灵活适配不同工况
升降机可连接 IEC 标准交流电机、直流电机、液压电机、气动电机，也可手动驱动。在需要自动化控制的产线中，可配交流或伺服电机实现电动升降；在无电源场合，可手动操作。一台升降机即可适配多种驱动需求。
5. 可成组使用与锥齿轮箱组合，实现同步升降
TP 204 可单独使用，也可多台成组使用。通过轴、联轴器和锥齿轮箱连接，多台升降机可实现同步升降，适配大型平台、多支点升降等需要多个升降点协同工作的场景。
适用场景
TP 204 梯形螺旋升降机在多个工业领域应用广泛：

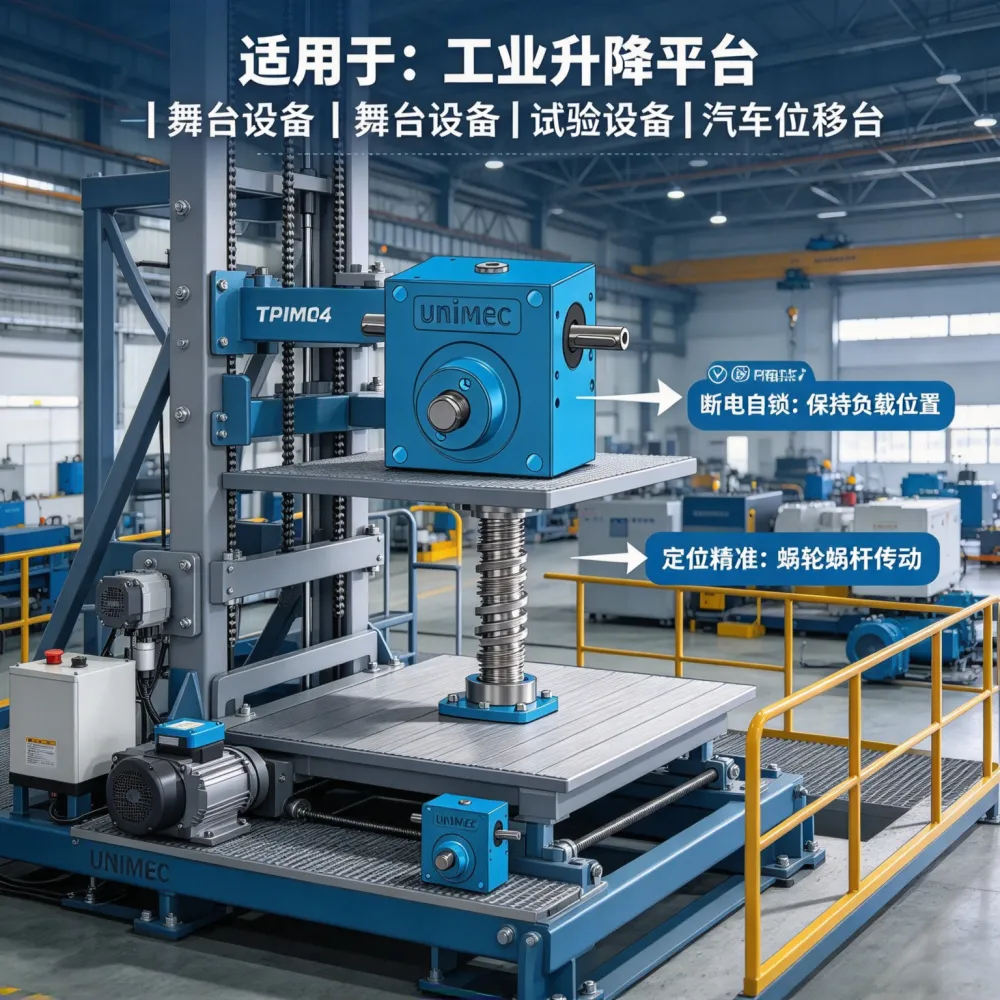

工业升降平台：用于车间、仓库中物料升降平台的驱动，自锁特性保障平台在断电时不下滑
舞台设备：用于舞台升降台、乐池升降机构的驱动，低噪音运行适配剧场环境
试验设备：用于材料试验机、疲劳试验机的升降和加载机构
汽车位移台：用于汽车装配线、检测线的位移台驱动
食品加工设备：用于食品生产线中需要升降调节的设备，不锈钢版本可选
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 梯形螺杆 | TR 20×4 规格 | 磨损或长度需求变化时更换 |
| 蜗轮蜗杆组件 | 原厂蜗轮蜗杆 | 传动部件磨损后更换 |
| 密封件套件 | 原厂密封圈 | 密封老化后更换 |
| 润滑脂 | 钙基润滑脂 | 定期补充或更换 |
| 联轴器与轴 | 配套连接件 | 多台同步连接 |
订货说明
TP 204 采用 UNIMEC 标准型号编码体系，型号格式示例：TP204-1/5-B-30
TP = 梯形螺旋升降机系列
204 = 规格尺寸
1/5 = 减速比
B = 结构形式
30 = 螺杆长度或行程
订货时建议确认以下信息：
型号：TP 204
额定载荷要求（动载荷 10 kN / 静载荷 15–20 kN）
减速比（1/5、1/10、1/20 等）
螺杆行程及安装形式
驱动方式（交流电机 / 直流电机 / 手动）
是否需要多台同步配置
是否需要不锈钢版本（XTP 系列）
