德国KBK KB6 金属波纹联轴器 60Nm 高扭转刚度 伺服电机用

KBK KB6/60-78-20-32 是德国 KBK Antriebstechnik GmbH 生产的外锥夹紧式金属波纹管联轴器 / metal Bellows Coupling with Outer Conical Hubs。该具体配置规格为 60，长度 78 mm，两侧轴孔为 20 mm 和 32 mm，额定扭矩 60 Nm。

KB6采用自定心外锥轮毂结构，通过锥面夹紧获得较高的夹紧力，同时保持零背隙传动和较高扭转刚度。适用于伺服电机、机床、自动化设备、包装机械等对动态定位和传动精度有要求的设备。([turn319027view0])

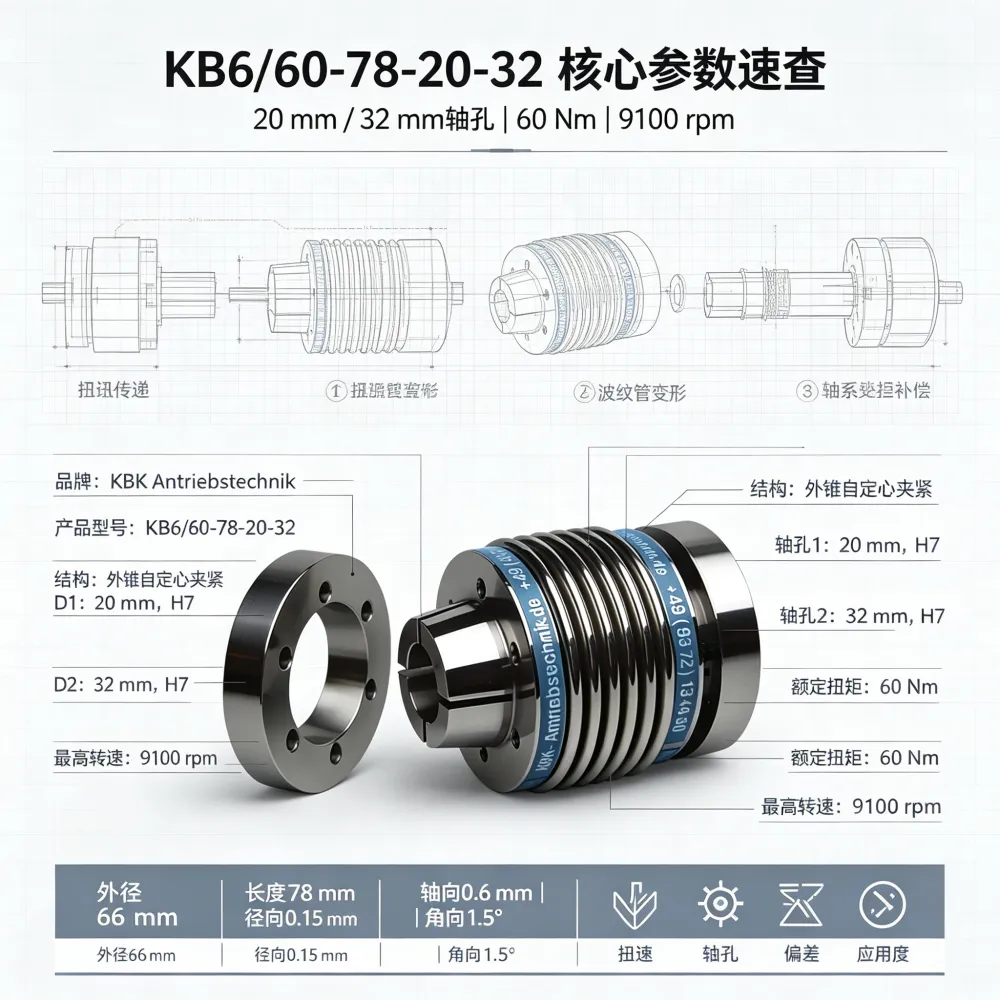

核心参数表

KBK官方资料显示，KB6系列覆盖18–5000 Nm，轴径范围8–90 mm，采用不锈钢波纹管和自定心外锥轮毂结构；具体 KB6/60-78-20-32 的额定扭矩为60 Nm、最高转速9100 rpm。([turn107411view0])

功能特点

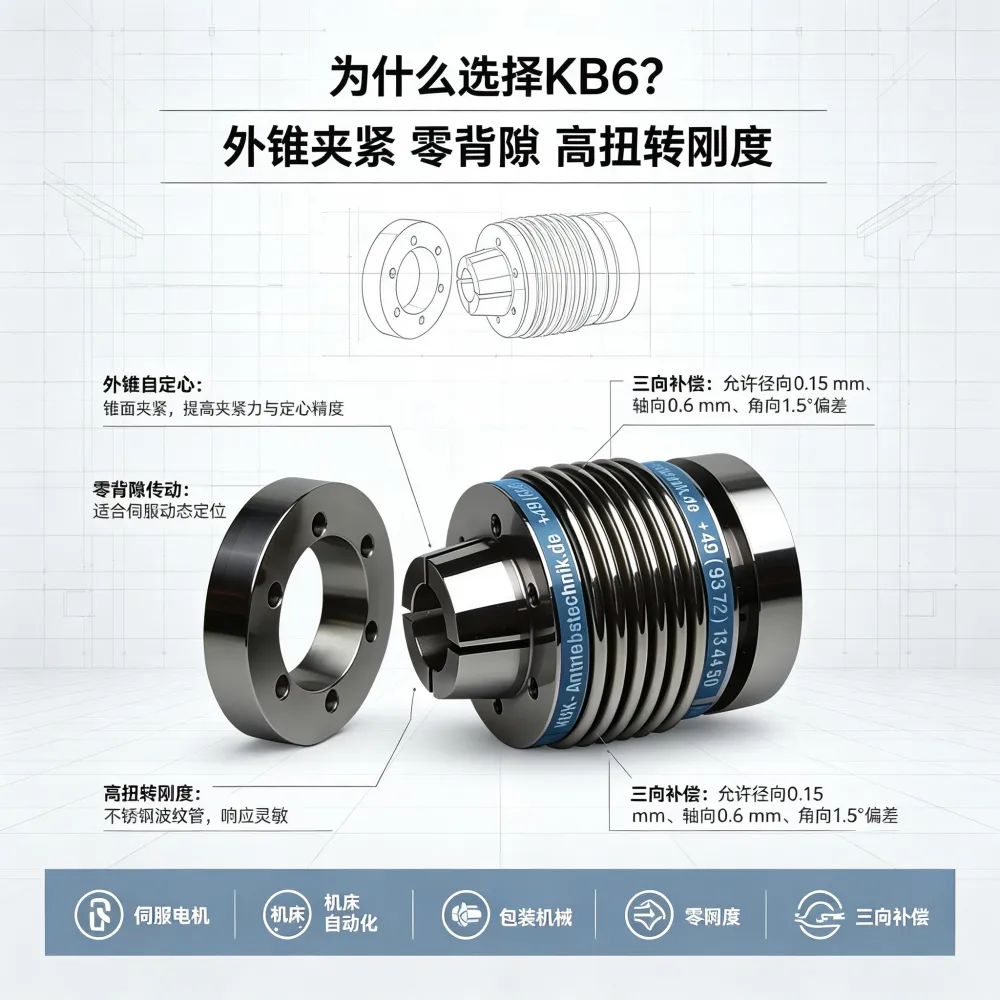

1. 外锥轮毂自定心夹紧

KB6采用外锥夹紧结构，安装过程中能够实现自定心，并提供较高的夹紧力，适用于伺服轴系连接。

2. 零背隙传动

金属波纹管作为柔性补偿元件，同时保持较高扭转刚度，适合需要快速响应和精准定位的设备。([turn319027view0])

3. 兼顾高速运行与偏差补偿

具体60规格最高转速可达到 9100 rpm，同时允许一定的径向、轴向和角向安装偏差。

4. 适用于紧凑型精密传动

66 mm外径、78 mm长度的结构适合安装空间有限的自动化设备和精密机械。

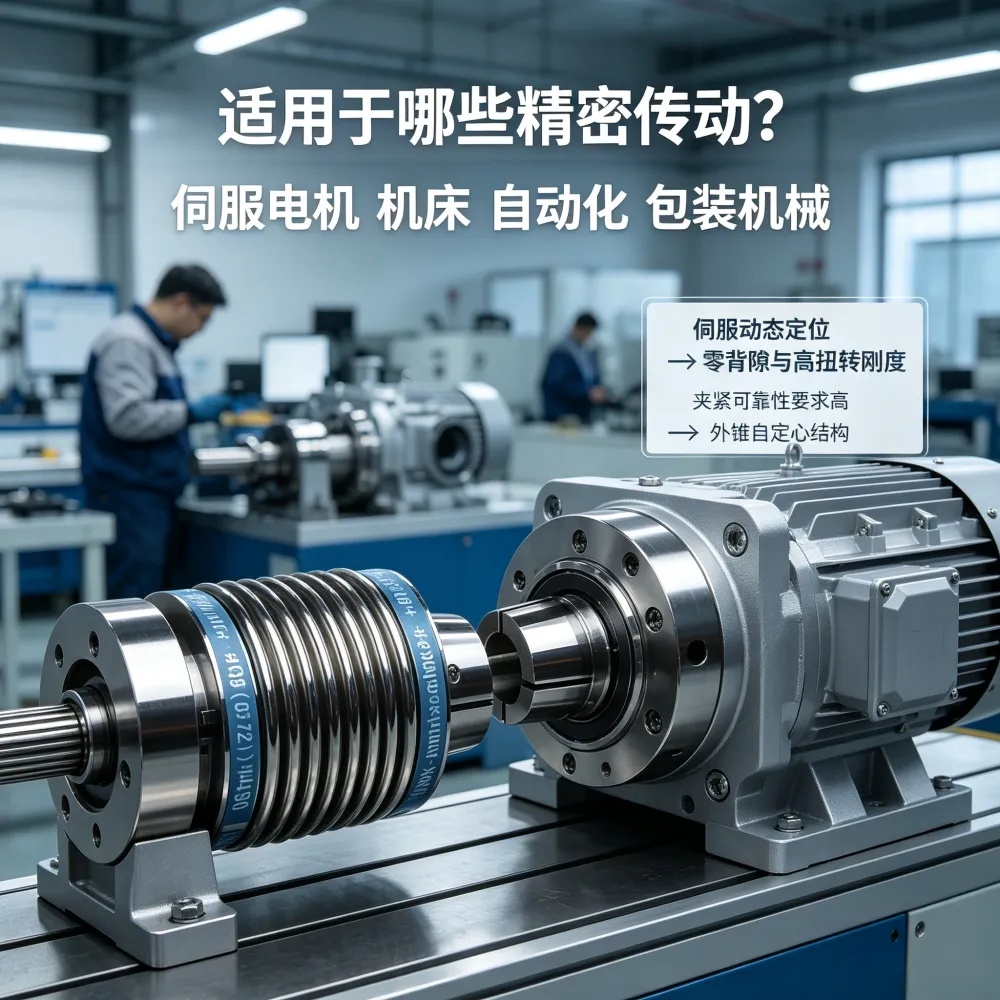

适用场景

• 伺服电机传动：连接伺服电机与丝杆、减速机构

• 机床设备：用于高动态、高精度轴系传动

• 自动化设备：用于定位、搬运和装配系统

• 包装机械：用于高速连续传动

• 精密机械：适用于对零背隙和扭转刚度有要求的设备

配套耗材

订货说明

KBK KB6/60-78-20-32 属于具体配置型号，型号中的 KB6为系列，60为规格，78为长度，20/32为两侧轴孔尺寸。

订货时建议确认以下信息：

• 产品型号：KB6/60-78-20-32

• 两侧轴径

• 轴孔公差

• 工作扭矩

• 工作转速

• 轴向、径向及角向偏差

• 安装空间

• 是否需要键槽
