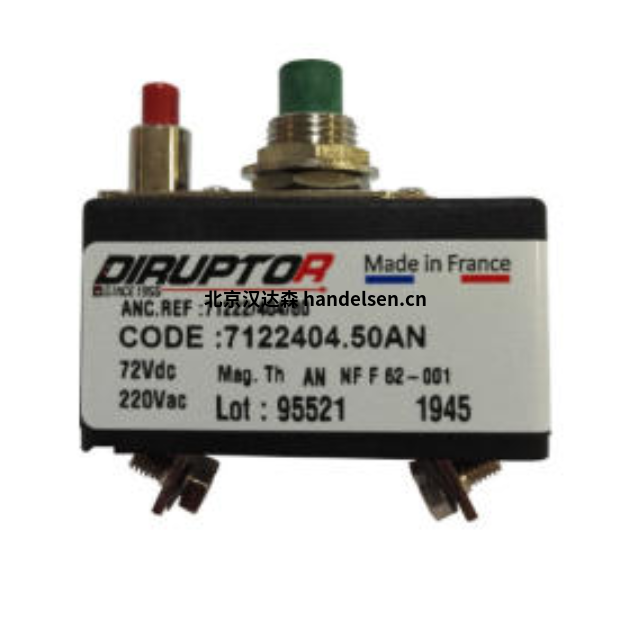

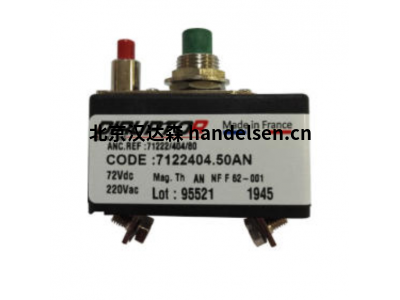

法国 DIRUPTOR 单极断路器 7122204 8DHP用于交通工业电路过载短路保护
单极断路器
该单极断路器符合 EN 60934 标准，仅针对 AN 和 AS 曲线符合 NF F 62-001 标准（铁路机车车辆）。尺寸范围从 0.04 安培扩展到 40 安培。用于直流电 （DC）（根据型号高达 150 伏）或交流电 （AC）（高达 415 伏 50/60 赫兹）。
提供热曲线以及磁热和磁曲线。
不同的安装和固定可能性
技术特点
极数 ： 1 极
控制系统：带或不带跳闸按钮“OFF”
安装方式 ：
插入式（限制 20A）
嵌入式安装，正面
有 2 个螺钉 嵌入式安装，螺纹环，用于安装在正面 卡
在 DIN 非对称导轨
上 推推式螺纹环，用于安装在正面
无固定 卡
在 DIN 对称导轨
上 用于打印电路的插入式底座
连接：
嵌入式安装型号
快速连接（公头）6,35 x 0,8,45°（在 _ 15A）
60° 端子，带夹子，用于最大 1 x 6 mm2 的电缆（在 _ 20A）
60° 端子，HS M4 螺钉，用于最大 1 x 6 mm2 的电缆（在 _ 20A）
快速连接（公头）6,35 x 0,8,90°
下柱型端子， 横向孔 （In _ 40A）
下柱式端子，纵向孔 （In _ 40A）
端子，带夹子的螺钉，1 个在 60° 处。1 个 90°，用于 6 至 16 mm2 的电缆
卡在 DIN 导轨模型
上扁平端子，带夹子的螺钉 （In _ 20A）
上柱式端子，纵向孔 （In _ 40A）
无固定模型
根据要求设计端子
用于打印电路
的插入式底座快速连接（公头）6.35 x 0.8,90°
插件
销钉 _ 7， 轴间 20 毫米 （série 7000）
曲线 + RAED 电流 ：
热 ： 0.04 – 40 A
热磁 ： 0.10 – 40 A
放大 ： 14 A 有效 20 A AC 最大
选项 ：
辅助触点 NC
辅助触点 无
辅助触点转换 用于高峰值电流的
特殊触点，（仅限热释放）
温度补偿（热 2 至 30A，热磁 3 至 20A）
用于磁性释放
的特殊调节 红色按钮“ON”
用于钻孔的滚花螺母和反螺母 14.5 mm
电源触点随分流
器一起提供UL 1077。公认的
Dirptor 230/400 VAC，具有 6 kA/AC 短路容量
DC Dirptor：单极额定 110/125 V DC 或 2 极每极
110/125 V DC 加强热带化
磁释放仅“全有或全无”单独
检查（附测试报告）
温度等级变化（在 60°C 下调整）
标在底座上的额定电流（用于调整的螺钉旁边）
额定电流标记在按钮“ON”上，位于顶部或底部
额定单极额定 72 V DC 最大标称值（90V 测试） 230 V AC 或多极 400 V AC
单极额定值 110 V DC 最大标称值（137V 测试） 230 V AC 或多极 400 V AC
主要型号
7100 系列
DIRUPTOR 7122204 8DHP
DIRUPTOR 7112FS0856
DIRUPTOR 7112307 2180
DIRUPTOR 7112307 3AN
DIRUPTOR 7112307 6AN
DIRUPTOR 7112404.10A584
DIRUPTOR 7112514 25T
DIRUPTOR 7112514 32T
DIRUPTOR 7112514 40T
DIRUPTOR 7122204 5 T80
DIRUPTOR 7110707 2C8446
DIRUPTOR 7111104 16T
DIRUPTOR 7111104 5T
DIRUPTOR 7111FS025/6
DIRUPTOR 7111FS027/15
DIRUPTOR 7111FS0914/10
DIRUPTOR 7112101 10C44
DIRUPTOR 7112101 10D
DIRUPTOR 7112101 15D
DIRUPTOR 7112101 16T
7500 系列
DIRUPTOR 7521505 6BS
DIRUPTOR 7521504 6D
DIRUPTOR 7527506 50D
DIRUPTOR 7511505 32BS
DIRUPTOR 7521505 50BS53
7600 系列
DIRUPTOR 7620FS1959
DIRUPTOR 7620FS2042
DIRUPTOR 408210
DIRUPTOR 408211（10A）
DIRUPTOR 408212（16A）
DIRUPTOR 408213（20A）
DIRUPTOR 414282（25A）
DIRUPTOR 414283（32A）
DIRUPTOR 470048（50A）
| 冯海艳 QQ：3671842899 手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn |
 |
 |
DIRUPTOR 470049（80A）
DIRUPTOR 470050（100A）
DIRUPTOR 470051（125A）
DIRUPTOR 473976（150A）
DIRUPTOR 473970（50A）
DIRUPTOR 473971（80A）
DIRUPTOR 473972（100A）
DIRUPTOR HM3
