德国 HSB 龙门式直线单元HSB-gamma 90 刚性框架适配大型工件搬运场景
HSB 于 1993 年 8 月成立，专注于自动化和驱动技术领域，致力于研发、生产和销售高品质的直线运动系统、线性模组、驱动单元等产品，在工业自动化领域树立了良好的品牌形象。
| 冯海艳 QQ：3671842899 手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn |
 |
 |
带齿形带驱动或齿轮齿条驱动的龙门式直线单元 HSB-gamma
®
HSB-伽马®
我们的 HSB-gamma 龙门直线单元是用于创建各种多轴系统的经典驱动器。®
我们自己开发的封闭且高刚性的铝型材是每个 HSB-gamma 线性单元的基础。强大的导球导轨确保高负载能力。型材在所有配合面上都经过精确加工，可与导球导轨一起使用。®
HSB-gamma 线性装置目前有 5 种尺寸可供选择 - 从 HSB-gamma 90 到 HSB-gamma 280。为了满足实践中所需的选项范围，这里还提供了各种驱动变体。®®®
驱动变体
1.齿形带传动
应用领域：适用于涉及长行程的中低进给力。我们使用齿形带作为驱动部件，以实现中低精度。使用的版本是具有循环齿形带的 ZSS，或具有两个独立行驶的车厢的 ZSSD。
我们的 ASS/ASH 版本带有动力托架，配有欧米茄驱动器。
ZSS 版本在型材端带有循环齿形带和驱动装置，用于型材位置固定且托架移动的所有标准应用，即使在长行程的情况下也是如此。
在行程非常长的情况下，如果齿形带的伸长造成问题，则使用 ASS 版本可能是合适的。
ASH 版本主要用于型材沿动臂移动且托架位置固定的情况。该驱动器特别用于多轴系统中的 Z 轴应用。托架板经过优化，可以轻松地直接安装在 ZSS 或 ASS 的托架上。
我们的 ZSSD 版本是 ZSS 的一种特殊变体，其中两个托架分别由专用齿形带独立驱动。

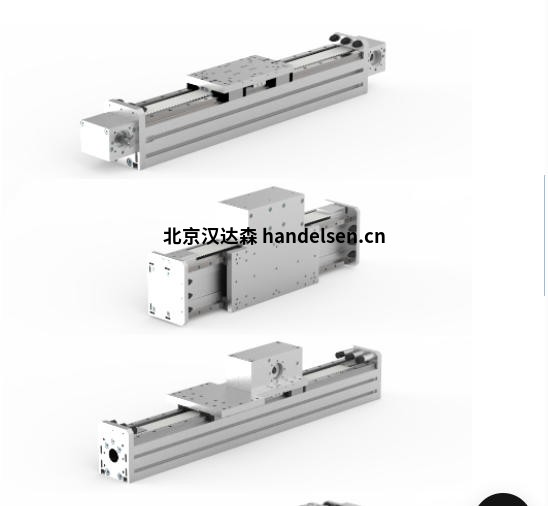

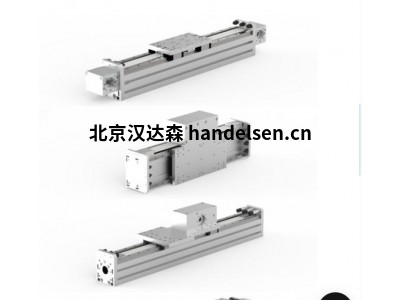

HSB-伽马® ZSS
HSB-γ® ASS
HSB-γ-灰化®
HSB-γ® ZSSD
2. 齿轮齿条驱动
我们的齿轮齿条驱动装置适用于需要更大进给力或不需要齿形带伸长率的所有应用。可以安装不同的齿轮齿条驱动器。
作为标准配置，我们将螺旋感应硬化齿条与表面硬化和铣削驱动小齿轮结合使用。
AZSS 变体是标准版本，主要用于水平应用。
AZSH 变体与 AZSS 变体的区别仅在于托架板的形状。其配置使得无需中间板即可直接作为垂直驱动器安装在 AZSS 型单元上。
HSB-伽马® AZSS
HSB-伽马® AZSH
导向变体
个人资料指南
我们的带导球导轨的直线单元适用于中重负载。它们摩擦力低，但非常坚硬。它允许高达 5 m/s 的高速。它们的精度在于精度范围。
产品参数
带齿形带传动的 HSB-gamma 90-ZSS®
HSB-伽马 90-ZSS®
龙门直线单元尺寸 90，带循环齿形带传动和滚珠导轨：
最大速度： v = 5 米/秒
最大加速度： a = 60 米/平方米
最大导向载荷： FZ= 3000 牛
最大进给力： FX= 2300 牛
铝型材 92 x 70 mm，带 2 个旋入式滚珠导轨，尺寸为 15,4 个标准滚珠轴承导向架
齿形带 32AT10,21 齿同步带轮 = 210 mm/转
2 种标准托架长度 200 毫米或 350 毫米，可提供特殊长度
产品型号
HSB-gamma 90
HSB-gamma 120
HSB-gamma 160
HSB-gamma 220
HSB-gamma 280
