意大利Mini Motor 无刷电机 XCDBS-S3适配多工况高效传动

一、品牌介绍

Mini Motor品牌诞生于1974年，当时我们的生产现已明确面向工业领域的电动机。除了金属和电力，我们还添加了另外两种成分：电子和信息技术。我们的引擎为行动而生。装箱，包装，装瓶，码垛，堆叠和包装是需要紧凑设计，精确运动，始终保持正确速度，阻力和易于编程的动作。

郭浪
QQ：2853369882

手机：18518269212
电话：010-64714988-196
传真：010-84786709-667
邮件：sales16@handelsen.cn

郭浪邮箱：sales16@handelsen.cn电话：010-64714988-196

二、产品型号

Mini Motor 无刷电机 XCDBS-S3

Mini Motor 无刷电机 PCEDBS-S3

Mini Motor 无刷电机 PCDBS-S3

Mini Motor 无刷电机 MCEDBS-S3

Mini Motor 无刷电机 MCDBS-S3

Mini Motor 无刷电机 DBSE-S3

Mini Motor 无刷电机 DBS-S3

Mini Motor 无刷电机 DBS-S1

Mini Motor 无刷电机 MCDBS

Mini Motor 无刷电机 BS

Mini Motor 无刷电机 BSE

Mini Motor 无刷电机 MCBS

Mini Motor 无刷电机 MCEBS

三、产品介绍

无刷电机

无刷技术意味着高功率重量比、高速和全电子控制。这意味着更高的效率和更低的机械磨损敏感性；高扭矩重量比；可靠、更长的使用寿命和更低的噪音。在我们的无刷产品中，DBS 系列是自动化和运动控制领域的前沿产品。

事实上，无刷电机支持6种不同的现场总线，它们具有集成驱动器和多圈绝对值编码器，能够存储上次定位坐标长达 6 个月。伺服电机和减速电机一体化，所有部件完美集成，优化设计，性能卓越，连接性先进。简而言之，工业4.0场景的ideai产品。

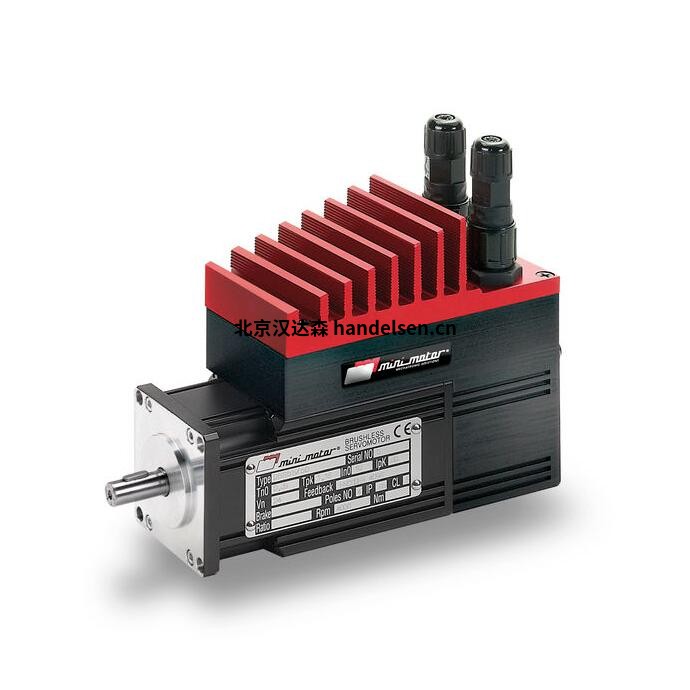

DBS-S系列

带有集成驱动器的无刷伺服电机，功率从125到250 W

电机：无刷四极三相正弦电机，全封闭。带有钕铁硼磁铁的转子。热切断。绕组 F 级。热熔断器。防护等级 IP65，符合 IEC/EN 60529 标准。轴承具有较小的齿隙和特殊的高温润滑脂。额定扭矩高达 0.75 Nm。

驱动器：电源 24 和/或 48 Vdc • 磁性绝对编码器 SSI（12 位单圈/20 位多圈），带内部缓冲电池• 5 个 PNP 数字输入和 1 个模拟输入 -10 +10V ext。（0-5 或 4-20mA 可选） • 1 个继电器输出 (NC-NO) • 用于参数设置的 USB 端口 • 扭矩、速度、位置和归位控制。

MCDBS系列带有集成驱动器和蜗杆减速齿轮

无刷伺服电机。额定扭矩9Nm

电机：无刷四极三相正弦电机，全封闭。带有钕铁硼磁铁的转子。热切断。绕组 F 级。热熔断器。防护等级 IP65，符合 IEC/EN 60529 标准。轴承具有较小的齿隙和特殊的高温润滑脂。

驱动器：电源 24 和/或 48 Vdc • 磁性绝对编码器 SSI（12 位单圈/20 位多圈），带内部缓冲电池• 5 个 PNP 数字输入和 1 个模拟输入 -10 +10V ext。（0-5 o 4-20mA 可选） • 1 个继电器输出 (NC-NO) • 用于参数设置的 USB 端口 • 扭矩、速度、位置和归位控制。

齿轮单元：带蜗杆和压铸铝齿轮箱。26毫米中心距。蜗杆由回火钢制成，带有磨削螺纹，特殊高温橡胶 (FKM) 中的密封环。用特殊的长效油润滑。有 10 种可用的齿轮比 (i)，从 5 到 80。额定扭矩高达 9 Nm。版本 B3 – B5（B5/S 左 – B5/D 右）。

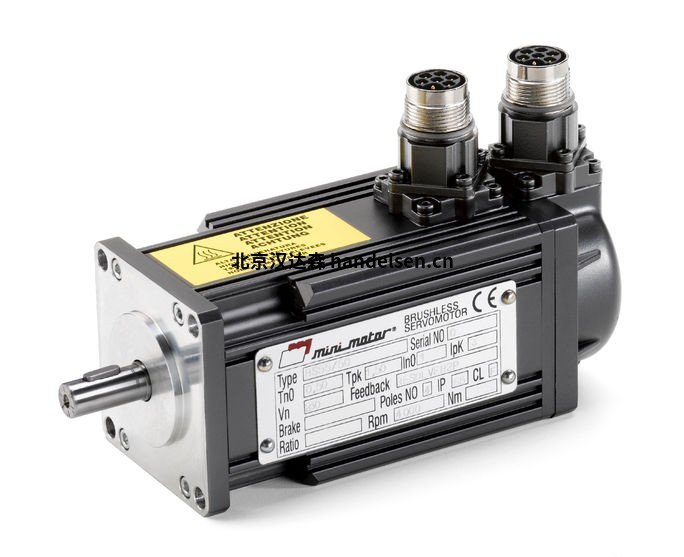

BS系列带旋转变压器的4极正弦无刷电机

4极正弦无刷电机，全封闭，带钕铁硼磁铁的转子。安全断路器，绕组F级，IP65保护，符合CEIEN60529 标准。使用2极旋转变压器进行反馈。

带高温专用润滑脂的小游隙轴承

可应要求提供带永磁体的24Vdc NC 制动器（常闭）。它由字母 K (BSK) 标识

BSE系列齿轮电机由 BS 系列无刷伺服电机和 1 级或 2 级行星减速器组成。

电机：4 极正弦无刷，封闭式。带有钕铁硼磁铁的转子。热安全装置。F级绕组。IP65 防护等级符合 CEI EN 60529 标准。使用 2 极旋转变压器进行反馈。带高温专用润滑脂的小游隙轴承。

行星减速装置：采用淬火和回火钢 UNI7874 制成的外壳，具有 7 级精密齿。行星齿轮由氮化淬火和回火钢制成。用于 BSE35 和 BSE45 型的氮化 42CrMo4 钢 UNI7874 (Tenifer) 和用于 BSE55 和 BSE80 型的碳化钢 17NiCrMo6 UNI EN 10084 的卫星齿轮。

使用带有极压添加剂 (EP) 的特殊合成油进行自润滑。用于高温的氟化橡胶特殊密封环。减速机输出轴采用高强度钢（约 1000N/mm2）。用于高扭矩和负载的输出轴支撑轴承。

MCBS系列

电机：4极正弦无刷电机，全封闭。带钕铁硼磁铁的转子。安全断路器。绕组 F 级。IP65 保护，符合 CEI EN 60529 标准。使用 2 极旋转变压器进行反馈。带高温专用润滑脂的小游隙轴承。

齿轮单元：带有压铸铝外壳。中心距 26 毫米。CARO 青铜戒指，120÷160 HB 硬度。带有磨削螺纹的硬化钢螺钉在滚珠和滚柱轴承上旋转。用特殊的长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。

10 个齿轮比 (i) 可用，从 5 到 80。额定扭矩 9 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。

MCEBS系列

齿轮单元：第一级减速带压铸铝壳，第二级行星带蜗杆和钢壳，CARO青铜环，120÷160 HB硬度。带有磨削螺纹的硬化钢螺钉在滚珠和滚柱轴承上旋转。用特殊的长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。

9 种齿轮比 (i) 可用，从 37.5 到 400。额定扭矩 23.5 Nm。版本 B3 或 B5。B5/S 左版 – B5/D 右版本

CN : 数字驱动齿轮（逆变器/驱动器）：交流无刷伺服电机高达 2.3 Nm；高达 0.75 kW 的异步三相电机。

Miniaction 300 系列

设计用于控制功率高达 0.75kW 的三相异步电动机和无刷交流电动机 (BLAC)。功率部分的核心是配备保护系统的智能 IGBT 模块 (IPM)，可确保设备可靠且高效，同时（除其他外）限制对外部组件的需求。

控制逻辑由 32 位微控制器和一组针对速度进行优化的指令组成，因此非常适合控制精密电机。
