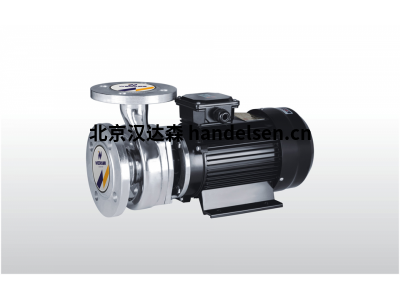

Dickow离心泵 HZA 418：坚固可靠的工业流体输送专家

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

德国Dickow Pumpen GmbH（迪高泵业）是工业泵领域享誉全球的百年以其工程设计、制造工艺和无与伦比的可靠性著称。Dickow泵广泛应用于化工、石油天然气、能源、船舶、水处理等严苛工况，成为高效、耐用、安全的代名词。在其丰富的产品线中，HZA系列单级、径向剖分、端吸式离心泵无疑是经典之作，而型号HZA 418则是该系列中处理中等流量与扬程需求的杰出代表。

HZA 418：设计与结构精髓

HZA 418泵体现了Dickow“坚固即可靠”的设计哲学：

1.      径向剖分壳体： 泵壳体沿垂直于泵轴的平面剖分（水平中开式）。这种设计带来无与伦比的维护便利性——无需拆卸进出口管道或驱动电机，只需打开上壳体，即可直接接触到叶轮、轴封、轴承等核心部件，极大缩短停机时间，降低维护成本。

2.      背拉出设计： 结合径向剖分结构，整个转子部件（叶轮、轴、轴承、轴封等）可以作为一个整体从泵壳的驱动端向后（即远离电机方向）拉出。这进一步简化了维护和检修流程，特别是在空间受限或管道复杂的安装现场，优势更为突出。

3.      坚固的构造：

o    厚重壳体： 采用高强度铸铁（如GGG40球墨铸铁）或根据工况需求选用不锈钢等材料铸造而成，确保承压能力和机械稳定性。

o    重型轴系： 轴径经过精心计算，具有充足的强度和刚度裕度，有效抵抗弯曲变形和振动，延长轴承和密封寿命。

o    精密加工： 关键配合面（如壳体剖分面、轴承座）经过精密加工，保证优异的密封性和对中性。

4.      高效水力部件： 叶轮采用Dickow成熟的流体动力学设计，通常为闭式叶轮（前后盖板完整），提供高效率和良好的抗汽蚀性能（NPSHr值低）。叶轮可平衡孔设计有助于减小轴向力。精准铸造和表面处理优化了流道，减少水力损失。

5.      灵活的密封选择： HZA 418支持多种轴封方案，满足不同介质和环保要求：

o    填料密封： 经济实用，适用于允许少量泄漏的非危险、非贵重介质。可配备填料冲洗/冷却系统。

o    单/双端面机械密封： Dickow提供多种符合ISO 21049/API 682标准的机械密封方案，适用于易燃、易爆、有毒、昂贵或需零泄漏的介质。可配置各种冲洗方案（Plan 11, 13, 21, 23, 31, 32, 41, 52, 53, 54等）。

6.      可靠的轴承系统： 采用重型、长寿命滚动轴承（通常为深沟球轴承和角接触球轴承组合），油浴润滑（或可选脂润滑）。坚固的轴承座和有效的轴封（如唇形密封）防止润滑剂泄漏和污染物侵入。轴承温度监测接口通常是标准或可选配置。

Dickow HZA 418 离心泵典型功能参数范围

重要提示： Dickow HZA系列泵的具体参数（尤其是流量Q、扬程H、功率P）高度依赖于泵的具体设计点（叶轮直径和转速）。HZA 418通常指其接口尺寸（进出口法兰尺寸）和基本框架尺寸。以下参数范围代表了该尺寸级别泵在常见应用条件下的典型能力。实际选型必须依据Dickow提供的、针对具体泵型号（包含叶轮代码和转速）的性能曲线（Q-H曲线）和技术数据表。

1.      接口尺寸 (法兰标准通常为 DIN/EN 1092-2 PN16/PN25 或 ANSI/ASME B16.5 Class 150)：

o    入口法兰 (DN)： 100 mm (4英寸) 或 125 mm (5英寸) 常见范围

o    出口法兰 (DN)： 80 mm (3英寸) 或 100 mm (4英寸) 常见范围

o    确切的法兰尺寸和压力等级需依据具体型号和订单要求确认。

2.      性能参数 (典型范围)：

o    流量 (Q)： 约 50 - 250 m³/h (220 - 1100 US gpm) 这是该尺寸泵在合理效率区间内能达到的典型流量范围，大值和小值取决于叶轮和转速。

o    扬程 (H)： 约 20 - 100 m (65 - 330 ft) 同样高度依赖叶轮和转速。

o    工作压力 (P)： 通常设计用于PN16/PN25 (DIN) 或 Class 150 (ANSI) 法兰等级，对应高约 16 bar (232 psi) 或 25 bar (363 psi) 的工作压力（取决于具体壳体材料和设计）。高允许工作压力需查证具体型号数据表。

o    温度范围 (T)： 标准设计通常覆盖 -20°C 至 +120°C (-4°F 至 +248°F)。对于更高或更低的温度，需选用特殊材料、密封和冷却方案（如加长轴承座、冷却夹套）。

o    汽蚀余量 (NPSHr)： 因具体工况点（流量）不同而变化。在佳效率点附近，HZA 418的NPSHr通常设计得较低（例如2-5米），确保良好的吸上性能和运行稳定性。精确值需查性能曲线。

3.      驱动与功率：

o    转速 (n)： 常见标准转速为1450 rpm (50Hz) 或 1750 rpm (60Hz)。也可根据需求提供其他转速（如2900/3500 rpm或更低转速）。

o    轴功率 (P)： 所需功率与流量、扬程、介质密度和泵效率直接相关。对于HZA 418尺寸的泵，在典型应用点，轴功率范围可能在 15 kW 到 75 kW (20 HP 到 100 HP) 之间。精确功率需根据性能曲线和具体工况计算。

o    配套电机： 需根据计算得出的大轴功率（考虑安全系数）选择标准电机（如IEC或NEMA标准）。Dickow通常提供泵本体，电机由客户或系统集成商选配。

4.      材料选项 (常见)：

o    泵壳/后盖： 灰铸铁 (GG25), 球墨铸铁 (GGG40/50), 不锈钢 (如1.4408/AISI 316, 1.4460/Duplex), 特殊合金（按需）。

o    叶轮： 青铜 (如G-CuSn12), 不锈钢 (1.4408/AISI 316, 1.4460/Duplex), 特殊合金（按需）。

o    轴： 不锈钢 (如1.4021/420, 1.4317/4317)。

o    密封件/垫片： EPDM, FKM (Viton), PTFE, Grafoil等，根据介质和温度选择。

5.      标准与认证：

o    符合或兼容ISO 5199（离心泵技术规范 - II类）等国际标准，确保设计、制造和测试的规范性。

o    可根据需求提供符合ATEX指令（防爆）、PED指令（承压设备）、TA-Luft（空气污染控制）等特定行业或区域认证的型号。

o    材料证书（如EN 10204 3.1）通常可按要求提供。

HZA 418的核心优势与应用场景

1.      无与伦比的可靠性： 重型设计、优质材料和精密制造是其长寿命和低故障率的基石，特别适合连续运行的关键流程。

2.      维护友好性： 径向剖分+背拉出设计是HZA系列的“杀手锏”，使维护工作快速、简便、成本更低，显著提高设备可用率。

3.      高效节能： 优化的水力模型确保在宽泛的工作范围内都能保持高运行效率，降低能耗成本。

4.      广泛的应用适应性： 多样的材料组合和密封选择，使其能从容应对：

o    化工行业： 输送各种工艺流体、溶剂、酸、碱（需选合适材质）。

o    石油与天然气： 原油、成品油、液化气、油田注水、海水冷却（需防腐材质）。

o    能源行业： 锅炉给水、冷凝水、冷却水循环、热媒油。

o    水处理： 原水提升、清水输送、污水处理厂内循环。

o    船舶与海洋工程： 压载水、舱底水、冷却水、消防水。

o    一般工业： 工业清洗系统、循环系统、冷却系统、供热系统。

5.      全球化的服务与支持： Dickow拥有遍布全球的销售和服务网络，提供及时的技术支持、备件供应和维护服务。

选型与应用注意事项

1.      精确选型是王道： 务必提供详细的工况信息：介质名称及特性（密度、粘度、温度、固体含量、腐蚀性、蒸汽压）、所需流量、扬程、进口压力、可用汽蚀余量(NPSHa)、环境条件、运行模式（连续/间歇）等。依赖Dickow选型软件或咨询授权工程师，基于准确的性能曲线进行选择。

2.      密封是重中之重： 根据介质的危险性、价值、环保要求精确选择密封形式（填料或机封）和冲洗方案。错误的密封选择是泵故障的主要原因之一。

3.      材料兼容性： 确保泵的过流部件材料（壳、叶轮、轴）与输送介质兼容，避免腐蚀和磨损导致的早期失效。

4.      安装基础： 提供坚固、平整的混凝土基础，确保精确对中（泵与电机），并遵循Dickow安装手册要求。不良对中是振动和轴承/密封损坏的常见诱因。

5.      启动与运行： 启动前务必充分排气（灌泵）。监测运行参数（振动、噪音、轴承温度、泄漏情况）。在远离小流量点（避免过热）和大流量点（避免汽蚀和过载）的范围内运行。

6.      预防性维护： 建立定期维护计划，包括润滑（油位/油脂状态检查更换）、振动监测、密封检查、对中复查等，防患于未然。

结论

Dickow HZA 418离心泵诠释了德国工业产品的精髓——在坚固耐用的框架内，追求精准、高效和用户友好性。其标志性的径向剖分背拉出设计，为维护人员提供了极大的便利，显著降低了生命周期成本。结合其广泛的材料选择、灵活的密封配置以及在中等流量扬程范围内展现的可靠性能，HZA 418成为众多工业领域流体输送任务的理想解决方案。
