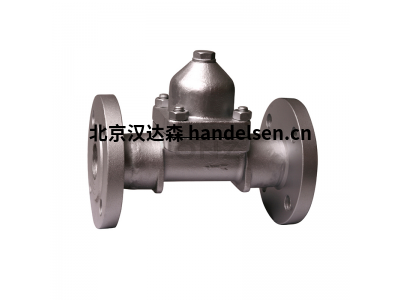

VALSTEAM TH35-2-3 蒸汽疏水阀:守护蒸汽系统高效节能的精密卫士



最小起订货量

  • 无限制

您可能还关注相似产品

T3

  • 主营产品|阀门
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为T3原厂生产的产品“VALSTEAM TH35-2-3 蒸汽疏水阀:守护蒸汽系统高效节能的精密卫士”产品信息,如您想了解更多关于“VALSTEAM TH35-2-3 蒸汽疏水阀:守护蒸汽系统高效节能的精密卫士”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌VALSTEAM 有效期至长期有效 最后更新2025-07-23 13:34
浏览次数0

VALSTEAM TH35-2-3 蒸汽疏水阀:守护蒸汽系统高效节能的精密卫士

马世宇
QQ: 2850590587  点击这里给我发消息
手机:13002495941
电话:010-64714988-213
传真:010-64714988-668
邮件:tk3@handelsen.cn
马世宇邮箱:tk3@handelsen.cn电话:010-64714988-213 马世宇微信二维码

在蒸汽动力系统中,冷凝水的及时、高效排除是保障系统高效运行、节约能源、防止水锤和设备损坏的关键环节。VALSTEAM TH35-2-3 蒸汽疏水阀正是为此而生的经典热动力式疏水阀代表。凭借其坚固耐用的结构、排水性能和高性价比,TH35-2-3 广泛应用于各类需要快速排除冷凝水的工业场合,成为蒸汽系统可靠运行的守护者。

一、产品概述:经典热动力设计

TH35-2-3 属于 VALSTEAM TH35 系列热动力圆盘式疏水阀。其核心工作原理巧妙利用了蒸汽和冷凝水的物理特性差异(密度、流速、相变)产生的动态压力变化来控制阀片的启闭。

·         结构特点:

o    精密核心部件: 采用不锈钢阀片和硬化不锈钢阀座,确保优异的密封性、耐磨性和长使用寿命。这是其可靠性的基石。

o    坚固阀体: 主体通常采用锻造碳钢(WCB)或不锈钢(CF8/CF8M,提供强大的机械强度和耐压能力。

o    紧凑设计: 体积小巧,重量轻,便于在空间有限的管道上安装。

o    热动力腔室: 阀盖内部形成的特殊腔室是实现其工作机理的关键区域。

·         核心优势:

o    快速响应: 对冷凝水和空气的积聚反应迅速,能及时排放,减少设备热滞后,提高加热效率。

o    抗水锤能力强: 结构设计使其能承受一定程度的水锤冲击,保护自身及下游管道设备。

o    耐高压高温: 设计参数满足较高压力和温度的要求(详见参数表)。

o    背压率高: 热动力式疏水阀通常允许较高的背压(可达入口压力的80%),对回收冷凝水系统非常有利。

o    免维护设计 (理想工况下) 结构简单,活动部件少(主要就是阀片),在清洁蒸汽条件下可长期免维护运行。内置过滤网有助于拦截杂质。

o    经济实用: 制造成本相对较低,具有很高的性价比。

二、核心工作原理:巧妙的压差驱动

TH35-2-3 的工作过程是一个精密的压差驱动循环:

1.      启动/冷态: 阀片处于开启状态。

2.      冷凝水排放阶段: 当冷凝水和冷空气流入疏水阀时,因其密度大、流速低,在阀片下方产生的向上推力大于阀片上方的压力,阀片被抬起,冷凝水和空气顺利通过阀口排出。

3.      蒸汽接近阶段: 随着蒸汽接近阀口,其流速急剧增加(伯努利效应),在阀片下方产生一个低压区。

4.      阀片关闭阶段: 阀片上方的压力(来自热动力腔室内的压力)此刻高于阀片下方的低压,同时腔室内部分闪蒸汽的产生也增大了上方的压力。这个压差迅速将阀片向下压紧在阀座上,实现紧密关闭,阻止蒸汽泄漏。

5.      关闭保持阶段: 阀片关闭后,热动力腔室内的蒸汽逐渐凝结成水,腔室内压力下降。

6.      重新开启阶段: 当腔室内压力下降到一定程度,阀片下方积聚的冷凝水产生的向上推力再次超过阀片上方的压力时,阀片被顶起,新的排放循环开始。同时,少量蒸汽会进入腔室,为下一次关闭做准备。

这个过程周而复始,实现了只排冷凝水和空气、阻隔蒸汽的目的。

三、关键功能参数详解 (型号:TH35-2-3)

以下表格详细列出了 VALSTEAM TH35-2-3 蒸汽疏水阀的核心技术规格和性能参数:

VALSTEAM TH35-2-3 蒸汽疏水阀技术参数表

参数类别

参数项

参数值/描述

说明

基础规格

型号

TH35-2-3

通常表示公称通径和连接方式



疏水阀类型

热动力圆盘式

利用蒸汽/冷凝水动态压差工作



公称通径 (DN)

DN15

入口和出口管道的内径标号



连接方式

螺纹连接 (G)

常用规格:G 1/2" 或 Rc 1/2" (具体需确认产品标识)

耐压与耐温

大工作压力 (PN)

1.6 MPa (16 bar, ~232 psi)

阀体可安全持续承受的高蒸汽压力



高工作温度

250°C (~482°F)

阀体可安全持续承受的高介质温度



高允许压力

通常高于大工作压力 (如 2.4 MPa / 24 bar)

指阀门壳体短时能承受的极限压力 (非工作压力)

性能参数

排水能力

~ 100 - 150 kg/h (具体值需查厂方曲线图)

关键参数! 在给定压差下连续排放冷凝水的大能力。受入口压力、背压影响显著。通常厂方提供详细压差-流量曲线图。



高背压率

可达 80% - 85%

出口压力(背压)允许达到入口压力的百分比 (热动力阀优势)



空气排放能力

良好 (冷态时阀片开启可排)

启动时能有效排除空气



小过冷度

接近 0°C

热动力阀能在冷凝水温度接近饱和温度时排放,热能损失极小

结构与材料

阀体材质

锻造碳钢 (WCB) 或 不锈钢 (CF8/304, CF8M/316)

主体结构材料,决定耐压和基本耐腐蚀性



内部关键部件

**阀片:不锈钢

阀座:硬化不锈钢**

保证密封性、耐磨性和使用寿命的核心



阀盖/罩帽

碳钢或不锈钢




内置滤网

通常有 (不锈钢)

过滤管道杂质,保护阀片阀座



环境适应性

抗水锤能力

良好

结构相对坚固,能承受一定冲击




抗冻性

一般 (需保温或排空)

积水结冰可能损坏阀体



安装与维护

安装方向

必须水平安装

阀片动作依赖于正确方向




推荐上游配件

截止阀、过滤器 (可选但推荐)

便于隔离维护,过滤器延长寿命




维护周期

视水质和工况而定 (清洁蒸汽下免维护周期长)

主要维护是清洁滤网和检查阀片阀座



重要说明:

·         排水能力: 这是选型关键的参数。表中给出的范围仅为典型值示意。实际大排水量必须严格依据 VALSTEAM 提供的针对 TH35-2-3 型号的压差-排水量性能曲线图来确定。压差 = 入口压力 - 背压。选型时需确保疏水阀的排水能力大于实际工况下的冷凝水负荷,并留有一定余量。

·         连接尺寸: G 1/2" 是 DN15 螺纹连接的常见规格,但购买和安装前务必确认具体产品的连接螺纹标准(如 G, R, NPT 等)和尺寸。

·         材质选择: 对于腐蚀性环境或食品医药等洁净要求高的场合,应优先选择不锈钢阀体 (CF8/304 或 CF8M/316)。

·         压力温度: 使用时绝对不可超过大允许工作压力和温度,确保安全。

四、典型应用场景

VALSTEAM TH35-2-3 凭借其快速排放、耐高压、结构紧凑的特点,非常适合应用于以下需要快速、可靠排除冷凝水的场合:

1.      蒸汽主管线 (Drip Legs) 安装在蒸汽输送管道末端或低点集水袋下方,及时排除输送过程中产生的冷凝水,防止水锤和保证末端蒸汽干度。

2.      伴热管线: 为仪表管线、工艺管道或储罐提供防冻保温的蒸汽伴热系统。

3.      小型热交换器: 如盘管加热器、夹套锅、小型暖风机等,要求快速排出冷凝水以保证高效换热。

4.      制程设备: 中小型反应釜、硫化机、熨烫设备、烘干房等需要稳定蒸汽供应的设备入口处。

5.      暖通空调 (HVAC) 单元式加热器、风机盘管等供暖设备。

6.      食品饮料、制药 (需不锈钢材质) 在洁净度要求较高的场合,选用不锈钢阀体的 TH35-2-3 可用于灌装机、杀菌釜、清洗设备等(需符合相关卫生规范)。

五、选型、安装与维护建议

·         选型要点:

o    确定冷凝水负荷: 准确计算或估算应用设备或管段产生的大冷凝水量。

o    确定工作压差: 测量或确定疏水阀入口处蒸汽压力 (P1) 和出口处背压 (P2),压差 ΔP = P1 - P2

o    查阅性能曲线: 使用 VALSTEAM 提供的 TH35-2-3 性能曲线图,根据计算出的冷凝水负荷和工作压差 ΔP,确认 TH35-2-3 的排水能力是否满足要求(需有余量,通常选型容量是计算负荷的 2-3 倍)。

o    核对压力温度等级: 确保工作压力和温度在 TH35-2-3 的允许范围内。

o    确认连接方式与材质: 匹配管道接口,根据环境选择碳钢或不锈钢阀体。

·         安装指南:

o    水平安装: 必须水平安装在管道点(集水袋下方),确保阀体上的箭头方向与介质流向一致。阀盖(罩帽)必须朝上。

o    上游安装截止阀和过滤器: 截止阀用于隔离疏水阀以便检修;过滤器(建议 100 目)能有效保护阀片阀座免受管道杂质损害,显著延长寿命。

o    下游避免形成过高背压: 冷凝水回收管道设计要合理,避免因提升高度或管道阻力过大导致背压过高,影响疏水阀排水效率。必要时安装止回阀防止倒流。

o    保温: 对阀体和邻近管道进行保温,减少热损失,防止冬季冻结(尤其室外安装)。

·         维护保养:

o    定期检查: 监听工作声音(正常有节奏的开闭声)、检查泄漏(下游管道是否异常发热)、目视检查外观。

o    清洁滤网: 根据水质情况,定期(如每季度或每半年)关闭上游截止阀,拆卸清洁内置滤网。这是重要的日常维护。

o    检查内部磨损: 如果发现排水不畅、泄漏严重或持续喷放蒸汽,可能需要拆解检查阀片和阀座的磨损、变形或脏污情况。如有损坏,及时更换原厂备件。

o    保持系统清洁: 良好的锅炉水处理和管道吹扫有助于维持疏水阀长期稳定运行。

六、TH35 系列选型参考 (示例)

为了帮助用户更清晰地选择 TH35 系列中适合的型号,下表列出了常见型号的关键参数对比:

型号

公称通径 (DN)

连接方式 (典型)

大工作压力 (MPa)

高工作温度 (°C)

大排水量 (kg/h) 范围 (示意)

主要适用场景

TH35-1-3

DN8

G 1/4"

1.6

250

~ 30 - 70

小流量伴热、微小设备

TH35-2-3

DN15

G 1/2"

1.6

250

~ 100 - 150

主管线集水袋、小型换热器、伴热

TH35-3-3

DN20

G 3/4"

1.6

250

~ 200 - 300

中型换热器、设备入口

TH35-4-3

DN25

G 1"

1.6

250

~ 400 - 600

较大型设备、分支主管线



结论

VALSTEAM TH35-2-3 蒸汽疏水阀作为一款成熟可靠的热动力圆盘式疏水阀,以其坚固的结构、快速的排水响应、优异的抗水锤性能、较高的背压承受能力以及出色的性价比,在 DN15 应用领域赢得了广泛认可。它尤其擅长在蒸汽主管线、伴热系统和小型换热设备等需要快速排除冷凝水的关键节点发挥作用,是保障蒸汽系统高效、节能、安全、稳定运行精密元件。
