德国BAR NM-321-H-24V/DC控制阀 3/2通路 IP65 单作用执行器驱动用
BAR NM-321-H-24V/DC 是一款 3/2 通路控制阀，由德国 BAR GmbH 原厂研发制造。BAR 成立于1979年，总部位于德国达滕贝格，专注于工业自动化领域气动执行器、电磁阀及相关产品的研发与生产。
NM-321-H-24V/DC 采用差动活塞式滑阀结构，专为驱动单作用旋转执行器设计。产品搭载 24V 直流电源，能量消耗 3.0W，响应迅速且控制精准。该阀门外壳采用铝合金材质，内部零件选用黄铜、铝及合成材料，密封件为 NBR 材质，具备良好的密封性与耐用性。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | BAR（德国） |
| 型号 | NM-321-H-24V/DC |
| 产品类型 | 3/2通路控制阀（活塞滑阀） |
| 驱动电压 | 24V/DC，能量消耗 3.0W |
| 工作压力 | 1.5 – 10 bar |
| 标称宽度 | 7mm |
| 工作温度 | -20°C 至 +70°C |
| 防护等级 | IP65（符合VDE 0470/EN 60529） |
| 材质构成 | 外壳铝合金，内部黄铜/铝/合成材料，NBR密封件 |
| 连接标准 | 法兰符合NAMUR，接口2、3为 G1/4” |
| 适配对象 | 单作用旋转执行器 |
| 控制方式 | 电动控制 + 手动超越控制 |
| 电缆适配 | 6-8mm电缆，0.75-1平方毫米 |
| 核心优势 | 差动活塞式滑阀结构响应快，集成内部排气再循环与手动超越控制，IP65防护适应多尘潮湿环境，NAMUR标准法兰安装便捷 |
| 应用场景 | 气动机械臂、石油化工阀门控制、汽车装配线气动夹紧、水处理气动闸门 |
功能特点

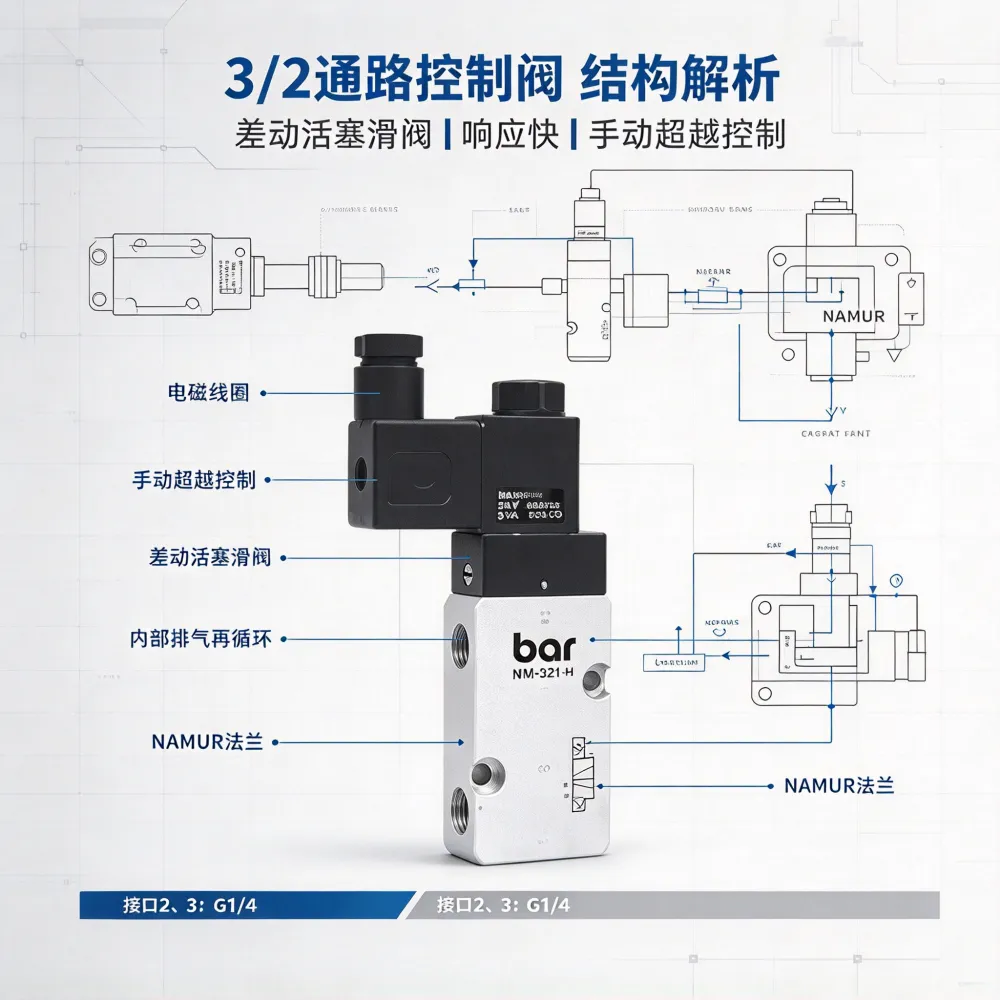

1. 差动活塞式滑阀结构，响应迅速
NM-321-H-24V/DC 采用差动活塞式滑阀结构，专为驱动单作用旋转执行器打造。24V 直流电源驱动，能量消耗仅 3.0W，响应迅速且控制精准，可实现气动回路的高效通断调节。
2. 集成手动超越控制，断电可操作
该阀门集成内部排气再循环功能，标配手动超越控制。在断电或紧急情况下，操作人员可通过手动超越功能操作阀门，提升使用灵活性，保障生产连续性。
3. IP65高防护等级，适应复杂工业环境
防护等级达到 IP65（符合 VDE 0470/EN 60529 标准），能适应多尘、潮湿等复杂工业环境。在石油化工、水处理等存在粉尘和湿气的场景中，IP65 防护为阀门提供了可靠的密封保护。
4. NAMUR标准法兰与G1/4接口，安装便捷
安装符合 NAMUR 标准，接口适配 6-8mm 电缆，接口 2、3 为 G1/4”。NAMUR 标准法兰使阀门可直接安装于符合该标准的执行器上，安装调试便捷，维护需求低。
5. 铝合金外壳与NBR密封，耐用性好
阀体外壳采用铝合金材质，内部零件选用黄铜、铝及合成材料，密封件为 NBR 材质。这一材料组合具备良好的密封性与耐用性，适配工业气动系统的长期运行需求。
适用场景
NM-321-H-24V/DC 控制阀在多个工业领域应用广泛：
工业自动化：适配自动化生产线的气动机械臂、旋转工装，精准控制执行器动作，手动超越功能保障断电时正常作业
石油化工：应用于化工储罐气动阀门控制、流体输送管路调节，IP65防护适应多尘环境
汽车制造：安装于汽车装配线的气动夹紧设备，快速响应控制夹紧动作，适配高频次作业需求
水处理：适配污水处理厂气动闸门、过滤设备控制，耐潮湿特性适应工况需求
钢铁冶金：用于冶金设备的气动执行机构控制，稳定的通断调节保障冶炼工序中阀门、挡板等部件精准动作
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 电缆 | 6-8mm，0.75-1平方毫米 | 电气连接 |
| 气管接头 | G1/4”接口 | 气源连接 |
| 密封件套件 | NBR密封件 | 密封老化后更换 |
| 手动超越组件 | 配套手动操作杆 | 断电手动操作 |
订货说明
NM-321-H-24V/DC 采用 BAR 标准型号编码体系。
订货时建议确认以下信息：
型号：NM-321-H-24V/DC
驱动电压：24V/DC
工作压力范围：1.5 – 10 bar
接口规格：G1/4”
是否需要配套电缆或气管接头
