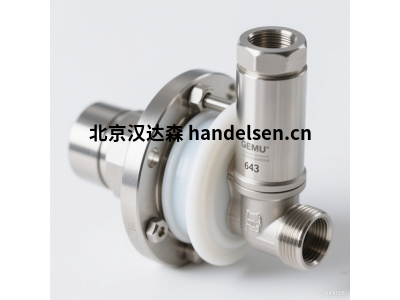

GEMÜ 643 卫生型隔膜阀：洁净流体的精密守护者

GEMÜ 643 卫生型隔膜阀：洁净流体的精密守护者

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在食品饮料、生物制药、精细化工等高卫生要求领域，流体的输送控制绝非小事。任何微小的污染、残留或死角都可能引发产品变质、批次报废甚至安全风险。德国 GEMÜ 公司凭借其深厚的技术积淀，打造的 643 系列卫生型隔膜阀，正是为应对这些严苛挑战而生的精密解决方案，成为洁净流体系统中关键组件。

一、核心定位：为洁净而生

GEMÜ 643 阀门专为“卫生级”应用量身定制：

·         设计 (Zero Dead Leg): 阀体内部流道光滑流畅，与管道连接处实现近乎的对接，消除传统阀门常见的滞留区域，确保介质无残留，杜绝微生物滋生温床。

·         表面光洁度 (Ra ≤ 0.5 μm): 接触介质的阀体内腔、隔膜、阀座等关键部位，均经过精密抛光处理，达到或超越行业要求的表面粗糙度标准 (如 ASME BPE, EHEDG)，显著降低附着风险，便于清洁。

·         密封隔离性: 隔膜设计将工作介质与阀门驱动机构（如阀杆、执行器）隔离开来，100% 杜绝外部污染风险，也保护了驱动部件免受介质腐蚀。

·         化学兼容性: 选用符合 FDA、EC1935/2004 等法规要求的材料（如高品质 EPDM, FKM, FFKM 隔膜，316L 不锈钢阀体），确保与各种食品、药品、清洗剂及工艺流体的兼容性。

·         严苛认证保障: 广泛符合并取得如 3-A Sanitary Standards, EHEDG Type EL Class I, ASME BPE 等全球卫生认证，是进入高规范行业的通行证。

二、匠心设计：性能与可靠性的基石

643 系列的成功源于其精妙的结构设计：

1.      阀体结构:

o    材质: 通常采用低碳奥氏体不锈钢 1.4404 / 316L，提供优异的耐腐蚀性和机械强度。

o    连接方式: 提供符合卫生标准的连接方式：

§ 卡箍连接 (Clamp - DIN 32676 / ISO 2852): 主流选择，拆装快速便捷，密封可靠。

§ 焊接端 (Butt Weld - DIN 11866): 提供性、无泄漏的连接，适用于洁净或压力要求。

§ 螺纹连接 (Thread - DIN 11851): 在某些特定场景下使用。

§ 法兰连接 (Flange): 满足特定管道设计要求。

o    流道优化: 精心设计的流线型内腔，大限度减少压降，保证流体顺畅通过。

2.      隔膜 - 核心密封元件:

o    材质: 提供多种高性能弹性体以适应不同需求：

§ EPDM (乙丙橡胶): 优异的耐蒸汽、耐热水、耐弱酸碱性能，经济通用之选。

§ FKM/FPM (氟橡胶): 耐高温、耐化学腐蚀性（尤其耐油、溶剂），适用于更苛刻的化学环境。

§ FFKM (全氟醚橡胶): 顶级的耐化学性和耐高温性，近乎“万用”，适用于工况。

§ Silicone (硅橡胶): 优异的耐高温性和低吸附性，常用于温度或特定生物应用。

o    多层结构: 常采用增强纤维层夹在弹性体层之间的设计，显著提升隔膜的机械强度、耐压能力和使用寿命，同时保持优异的弹性密封性能。

o    精确成型: 确保与阀体轮廓贴合，实现可靠密封和流畅的开关动作。

3.      阀盖/执行机构连接:

o    提供多种标准接口，可轻松连接手动手柄（如手轮、蝴蝶手柄）、气动执行器（单作用/双作用）或电动执行器，实现灵活的操作和控制方式。

三、工作原理：简单可靠，隔离无忧

隔膜阀的工作原理直观而高效：

1.      关闭状态: 当执行机构（手动或自动）向下施加力时，推动阀杆，进而压迫隔膜中央部位向下变形，使隔膜紧密贴合在阀体内光滑的堰状或直通式阀座上，形成可靠密封，阻断流体。

2.      开启状态: 当执行机构向上提起时，阀杆对隔膜的压迫力释放。隔膜依靠自身的弹性恢复力向上回弹，脱离阀座，形成畅通的流道，允许介质流过。隔膜在整个运动过程中始终作为隔离屏障存在。

四、核心优势：为何选择 GEMÜ 643？

·         无可匹敌的卫生性能: “零死角”、高光洁度、隔离的设计是其立足之本，是保证产品质量和安全的关键防线。

·         的可靠性: 坚固的 316L 不锈钢阀体、多层增强隔膜、精密的制造工艺，确保了阀门在长期、高频次使用下的稳定性和长寿命。

·         密封性: 隔膜对阀座的线性密封方式，即使在低压或含颗粒介质中也能提供出色的密封效果。

·         维护简便快捷: 隔膜作为主要易损件，更换极其方便（通常只需拆下阀盖螺栓）。模块化设计减少了维护停机时间和成本。无需特殊工具即可进行在线维护 (CIP/SIP 在位清洗/灭菌)。

·         广泛的适用性:

o    介质: 从纯净水、糖浆、乳制品、药液到温和的酸、碱、溶剂、蒸汽等。

o    温度: 根据所选隔膜材质，可覆盖从极低温到 +180°C (EPDM/FKM) 甚至更高 (FFKM) 的范围。

o    压力: 标准设计通常可满足 DN10 至 DN100 管道常用的压力等级要求 (如 PN10)。

o    CIP/SIP 兼容: 适应在线清洗和蒸汽灭菌的严苛要求。

·         灵活的操作方式: 轻松适配手动、气动、电动操作，满足自动化控制需求。

·         全球认证认可: 拥有行业主流卫生认证，满足全球市场的合规要求。

五、典型应用领域

GEMÜ 643 阀门的身影活跃在一切需要高洁净度保障的流体处理环节：

·         生物制药: 纯化水、注射用水 (WFI)、培养基、缓冲液、发酵液、药液、CIP/SIP 管路、生物反应器进出料等。

·         食品饮料: 牛奶、果汁、酒类、饮料、糖浆、食用油、添加剂、工艺用水、CIP 回路等。

·         化妆品: 乳液、膏霜、香水、原料液、工艺用水等。

·         精细化工: 高纯化学品、电子级溶剂、添加剂等需要避免污染或交叉污染的场合。

·         微电子/半导体: 超纯水 (UPW)、高纯化学品输送系统。

六、选型与使用要点

·         介质兼容性: 首要考虑！ 必须根据具体流体的化学性质、温度、浓度仔细选择阀体材质（通常 316L）和关键的隔膜材质 (EPDM, FKM, FFKM 等)。务必参考 GEMÜ 提供的化学兼容性表。

·         工艺参数: 明确工作压力、工作温度范围、管道尺寸 (DN)、连接方式要求。

·         操作方式: 选择手动（手柄类型）、气动（执行器类型、单/双作用、控制信号）或电动执行器。

·         卫生标准: 确认所需满足的具体行业认证 (如 3-A, EHEDG, BPE)。

·         安装与维护: 严格按照规范安装，确保对中和密封。定期检查隔膜状态并按计划进行预防性更换是保证长期可靠运行的关键。利用其易于维护的设计优势。

七、总结

GEMÜ 643 卫生型隔膜阀绝非简单的管道开关。它融合了德国精密工程、对卫生标准的深刻理解以及对材料科学的应用。其标志性的设计、隔膜密封技术和顶级的表面处理工艺，为食品、制药等生命健康相关行业构筑了一道坚实的防护屏障，确保了流体的纯净、工艺的安全和终产品的品质。

在选择高洁净流体系统的控制元件时，GEMÜ 643 系列代表了一种对质量、可靠性和合规性的承诺。它不仅是满足严苛卫生要求的工具，更是保障企业生产安全、提升产品质量、赢得市场信任的重要基石。在追求“零污染”和“绝对洁净”的现代工业领域，GEMÜ 643 始终是工程师们值得信赖的精密卫士。
