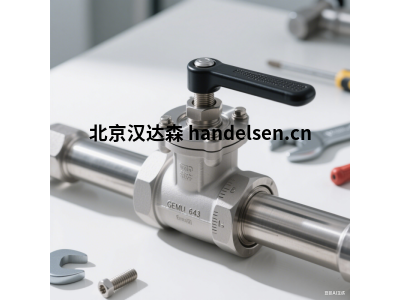

GEMU 643 手动卫生型隔膜阀：卫生流体控制的核心卫士

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在食品饮料、生物制药、精细化工等高卫生标准行业，流体输送系统的安全、无菌与可靠至关重要。阀门作为流程中的关键控制点，其性能直接影响产品质量与生产效率。德国GEMU（盖米）作为卫生过程控制领域的全球其643系列手动卫生型隔膜阀凭借工程设计、严格的质量标准和出色的可靠性，成为众多严苛应用的理想选择。本文将深入探讨GEMU 643阀门的核心优势、技术特点、应用场景及详细型号列表。

一、卫生设计的精髓：为纯净而生

GEMU 643系列深谙卫生级应用的需求，其设计处处体现着对清洁性和无菌性的追求：

1.      与自排空结构： 阀体采用流线型设计，光滑流畅的流道确保介质无残留，配合优化的倾斜角度，实现自排空。杜绝了微生物滋生和交叉污染的隐患，满足CIP（在线清洗）和SIP（在线灭菌）要求。

2.      超光滑表面处理： 所有与介质接触的表面（阀体、隔膜、阀座）均经过精密抛光，表面粗糙度Ra值 ≤ 0.8 μm (≤ 0.32 μinch)。这种镜面般的光洁度极大减少了附着物滞留，使清洗和灭菌更加高效。

3.      密封隔离设计： 核心的“隔膜”结构是卫生级的灵魂。柔软的隔膜（如EPDM、FKM、PTFE涂层）在阀杆作用下变形，实现阀门的启闭。关键点在于：隔膜将工作介质与阀腔、执行机构（手轮）隔离！ 这意味着：

o    绝对零泄漏： 介质不可能通过阀杆密封处泄漏到外部环境。

o    无污染风险： 外部污染物（如润滑油、灰尘）也绝无可能渗入洁净的介质流道。

o    免维护阀杆密封： 省去了传统阀门需要定期维护的填料或波纹管密封。

4.      合规性认证： 广泛符合国际卫生标准，如：

o    3-A Sanitary Standards (如 3-A 74-07)

o    EHEDG (欧洲卫生工程设计集团) 认证 (Type EL Class I)

o    FDA 认证材料

o    cGMP 要求

二、GEMU 643系列的核心技术优势

1.      流体兼容性：

o    阀体材质： 主要提供高品质不锈钢 1.4404 (AISI 316L)，具有优异的耐腐蚀性和机械强度。针对特殊需求，可提供Alloy C4 (2.4610, NiMo16Cr16Ti) 等更高耐腐蚀合金。

o    隔膜材质： 选择丰富，满足不同介质需求：

§ EPDM： 通用型，耐热水、蒸汽、弱酸弱碱、多种清洁剂，性价比高。

§ FKM (Viton®)： 耐高温、耐油、耐化学品（强酸、烃类、溶剂）性能优异。

§ PTFE涂层隔膜 (如 EPDM+PTFE)： 提供佳的化学惰性，几乎耐所有强腐蚀介质和溶剂，表面极其光滑不粘附。

§ Silicone (VMQ)： 适用于高纯度水、药品，耐高温，但耐化学品性稍弱。

2.      可靠耐用的隔膜技术：

o    GEMU隔膜采用优化的几何结构和材料配方，确保数百万次循环寿命。

o    隔膜更换极其简便快捷，无需特殊工具，大大降低维护成本和停机时间。

3.      多样化连接方式：

o    卡箍连接 (Clamp, DIN / SMS / ISO 2852)： 常用，拆装方便快捷，适用于软管或短管。

o    焊接 (Butt Weld, DIN / SMS / ASME BPE)： 提供性、无泄漏连接，系统完整性高，常用于硬管系统。

o    螺纹连接 (Thread, DIN / NPT / G)： 适用于特定接口需求。

o    法兰连接 (Flange, DIN / SMS / ASME B16.1)： 用于较大口径或特定标准要求。

4.      符合人体工学的执行机构：

o    手轮： 提供不同材质（如不锈钢、塑料）和尺寸选择，操作省力舒适，位置指示清晰。

o    带锁手轮： 可在开启或关闭位置锁定，防止误操作，确保过程安全。

o    视镜 (可选)： 集成在阀体或手轮上，提供阀门开闭状态的直观视觉确认。

5.      广泛的尺寸范围： 通常覆盖 DN 15 到 DN 50 (½” 到 2”) 的常用卫生级管道尺寸。

三、GEMU 643隔膜阀的典型应用领域

凭借其无与伦比的卫生性能和可靠性，GEMU 643阀门在以下领域大放异彩：

1.      生物制药： 无菌工艺用水（WFI, PW）、培养基、缓冲液、发酵液、纯化层析、CIP/SIP站、生物反应器进料/排料、灌装线。

2.      食品饮料： 牛奶、果汁、啤酒、葡萄酒、软饮料、食用油、糖浆、配料添加、CIP系统。

3.      化妆品与个人护理： 乳液、膏霜、香水、洗发水、高纯度水处理。

4.      微电子与半导体： 超纯水 (UPW)、高纯化学品输送。

5.      精细化工： 高纯度试剂、溶剂传输。

四、GEMU 643 系列详细型号列表

GEMU型号命名体系逻辑清晰，包含阀体材质、尺寸、连接方式、隔膜材质、执行机构类型等关键信息。以下是643系列常见型号的构成要素及示例：

核心前缀： 643

型号组成结构：
643 + [阀体材质] + [尺寸] + [连接方式] + [隔膜材质] + [执行机构选项] + [其他特殊选项]

常见选项代码详解：

典型型号示例：

1.      643 D 25 1 E 00:

o    643 系列

o    D: 阀体材质 316L (1.4404)

o    25: DN 25 (1")

o    1: 卡箍连接 (DIN 32676)

o    E: 隔膜材质 EPDM

o    00: 标准不锈钢手轮

o    常见的通用型号之一。

2.      643 D 40 5 F 01:

o    643 系列

o    D: 阀体材质 316L

o    40: DN 40 (1½")

o    5: 卡箍连接 (ISO 2852)

o    F: 隔膜材质 FKM (Viton®)

o    01: 带锁不锈钢手轮

o    适用于需要耐化学溶剂或油类，且要求防止误操作的场合。

3.      643 D 15 2 P 03 A:

o    643 系列

o    D: 阀体材质 316L

o    15: DN 15 (½")

o    2: 焊接连接 (DIN)

o    P: 隔膜材质 EPDM + PTFE涂层

o    03: 带锁和位置指示器的不锈钢手轮

o    A: 带阀体视镜

o    适用于高纯度、强腐蚀性介质，要求高密封性、可视化和防误操作的小口径硬管连接。

4.      643 K4 32 7 S 00:

o    643 系列

o    K4: 阀体材质 Alloy C4 (2.4610)

o    32: DN 32 (1¼")

o    7: 焊接连接 (SMS)

o    S: 隔膜材质 Silicone

o    00: 标准不锈钢手轮

o    适用于腐蚀性环境（如某些强酸）且介质兼容硅橡胶的高要求应用。

5.      643 D 50 6 Q 02:

o    643 系列

o    D: 阀体材质 316L

o    50: DN 50 (2")

o    6: 卡箍连接 (SMS 1145)

o    Q: 隔膜材质 FKM + PTFE涂层

o    02: 带位置指示器的不锈钢手轮

o    大口径，适用于既需要FKM耐化性又要求PTFE不粘附性和易清洁性的场合，带开闭指示。

重要提示：

·         实际选型： 以上列表是常见配置的示例。实际选型必须根据具体的工艺要求（介质、温度、压力、清洁/灭菌方式）、安装环境、管道标准和法规要求进行。

·         咨询或授权经销商： 强烈建议参考新的GEMU选型手册、样本或CAD数据，并咨询GEMU或其授权经销商的技术支持工程师，获取准确、适合您应用的型号配置、技术参数、价格和供货信息。他们能提供专业的选型指导，确保阀门符合您的系统需求。

·         特殊要求： GEMU通常也能提供特殊定制选项（如特殊尺寸、特殊材料组合、特殊认证等），以满足特定项目的需求。

五、总结

GEMU 643系列手动卫生型隔膜阀不仅仅是一个阀门，它是高卫生标准流体处理系统中可靠、安全和效率的基石。其精妙的卫生设计（、自排空、镜面抛光）、革命性的隔膜密封原理（绝对隔离介质）、广泛的材质兼容性（316L, C4; EPDM, FKM, Silicone, PTFE涂层）以及符合人体工学的多样化操作方式（手轮、带锁、视镜），使其成为对抗污染、保障产品质量和生产连续性的强大。

无论是生物制药厂的无菌生产线、食品饮料厂的CIP站，还是高纯度化学品输送系统，选择GEMU 643阀门，意味着选择了德国精工品质、行业高卫生标准和对性能的承诺。在构建安全、高效、合规的现代卫生流程中，GEMU 643手动卫生型隔膜阀始终是值得信赖的核心卫士。
