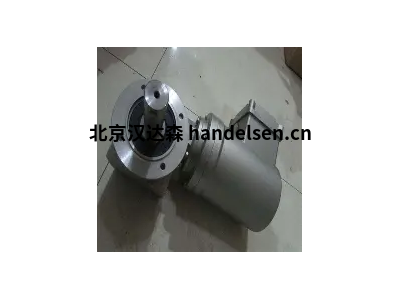

Rehfuss减速机63S/4-II3D-22：紧凑高效的动力传输解决方案

在工业自动化领域，精确可靠的动力传输至关重要。Rehfuss作为德国精密减速机制造领域的，其产品以高性能、高可靠性和紧凑设计著称。型号为 63S/4-II3D-22 的蜗轮蜗杆减速机，正是这一理念的杰出代表，专为要求高扭矩密度和空间受限的应用场景而设计。

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

核心功能与关键参数解析

1.      型号解码 (63S/4-II3D-22)：

o    63： 代表减速机的机座号 (frame Size)。这是Rehfuss系列中的一个标准尺寸，定义了减速机的整体外形尺寸和安装接口。63机座号意味着它属于中型紧凑规格，平衡了尺寸与承载能力。

o    S： 通常代表“蜗轮蜗杆减速机” (Worm Gear Unit)。这是该型号的核心传动类型。

o    /4： 表示标准传动比为 i=4。这是该型号常用的速比选择。Rehfuss蜗轮蜗杆减速机通常提供一系列速比（例如5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100等），具体可用速比需参考样本。速比i=4意味着输入轴（电机端）旋转4圈，输出轴仅旋转1圈，提供显著的转速降低和扭矩放大。

o    -II3D： 这是安装形式的关键代码。

§ II： 通常表示减速机采用“空心轴” (Hollow Shaft) 输出形式。这是该型号的核心特征。

§ 3D： 进一步定义空心轴的具体锁紧方式。Rehfuss的“3D”通常指代其锁紧盘 (Locking Disc Assembly) 技术。这是一种无键、免维护的轴连接方式，通过一个高强度的锁紧盘（包含锥形环和压力环）将空心轴牢固地抱紧在驱动轴上。它提供的扭矩传递能力、精确的同心度、易于安装和拆卸（无需加热或特殊工具），并能有效避免轴损伤。

o    -22： 通常指代输出端的规格尺寸。在Rehfuss的命名体系中，“22”具体指输出轴（此处为空心轴）的孔径为22mm。这是设备与被驱动轴（如链轮、皮带轮、辊子等的轴）直接连接的尺寸关键。

2.      核心功能参数：

o    额定输出扭矩 (Nominal Output Torque - T2N): 这是减速机在工况下（通常是S1连续工作制，特定环境温度）能够持续传递的扭矩值。对于63机座号的蜗轮蜗杆减速机，其额定扭矩范围通常在几十Nm到上百Nm。具体到 63S/4-II3D-22 型号，其额定输出扭矩 T2N 通常约为 85 Nm（此值基于典型样本数据，实际值需以Rehfuss新样本为准）。高扭矩密度是其核心优势。

o    传动比 (Gear Ratio - i): 如前所述，标准型号速比为 i=4。速比范围广，可满足不同转速和扭矩需求。

o    输入功率 (Input Power - P1): 减速机可匹配的电机功率范围。对于63机座号蜗轮蜗杆减速机，其可承受的输入功率通常在0.12 kW 到 1.5 kW左右（取决于速比、效率和工况）。选择时需确保电机功率在减速机允许范围内。

o    输出转速 (Output Speed - n2): 由输入转速 (n1) 和传动比 (i) 决定：n2 = n1 / i。例如，输入转速为1400 rpm，速比i=4时，输出转速为350 rpm。

o    效率 (Efficiency - η): 蜗轮蜗杆传动的效率相对齿轮减速机较低，尤其在单级传动下。对于 63S/4 型号（速比i=4），其综合效率通常在 70% - 85% 的范围内（具体值受负载、润滑、加工精度影响）。这是选择时需要考虑的因素。

o    大径向力/轴向力 (Max. Radial Load / Axial Load): 输出轴能承受的来自被驱动部件（如皮带轮、链轮、齿轮）的径向和轴向作用力极限值。63机座号具备相当的承载能力，具体数值需查样本。II3D 锁紧盘设计本身也能承受较高的径向力。

o    回差 (Backlash): 指输入轴固定时，输出轴可轻微转动的角度。蜗轮蜗杆减速机通常具有较低的回差（可达到<1弧分级别），这对于需要精确位置控制的应用（如分度、定位）非常重要。

o    防护等级 (Ingress Protection - IP): 标准型号通常提供 IP55 防护等级（防尘和防喷水），能适应大多数工业环境。更高防护等级（如IP65/IP66）可选。

o    润滑方式 (Lubrication): 通常采用终身润滑的合成润滑油填充，在标准工况下免维护。特殊工况（如温度、连续重载）可能需要特殊润滑脂或维护计划。

o    安装方向 (Mounting Position): 蜗轮蜗杆减速机对安装方向有一定要求，需确保润滑系统正常工作（通常样本会标明允许的安装位置范围）。II3D 空心轴输出提供了灵活的安装可能性。

II3D 锁紧盘输出：核心优势

63S/4-II3D-22 型号中的 II3D 是其一大亮点：

1.      无键连接，高扭矩传递： 消除键槽应力集中，传递扭矩能力远超传统键连接。

2.      精确对中： 确保输出轴与被驱动轴高度同心，减少振动和轴承磨损。

3.      安装便捷： 无需加热、压装或特殊工具，仅需标准扳手拧紧锁紧螺栓即可完成安装和拆卸。

4.      免维护： 锁紧盘设计本身无需润滑或定期维护。

5.      不损伤轴： 均匀的夹紧力避免了对驱动轴表面的损伤。

6.      空间节省： 结构紧凑，尤其适用于轴向空间受限的场合。

典型应用领域

凭借其紧凑结构、高扭矩输出、精确的低回差特性以及灵活的II3D锁紧盘连接，Rehfuss 63S/4-II3D-22减速机广泛应用于众多需要可靠、精准传动的场合：

1.      包装机械： 灌装机、封口机、贴标机、裹包机、装盒机上的输送带驱动、转台分度、阀门控制等。

2.      食品与饮料加工： 搅拌设备、输送线、分拣系统、泵驱动。

3.      物料搬运： 轻型输送带、滚筒线、提升装置、自动导引车 (AGV) 的驱动单元。

4.      医疗设备： 诊断仪器、手术台调节机构、实验室自动化设备中需要平稳、精确运动的部位。

5.      门控与自动化： 工业门、闸机、自动旋转门的驱动。

6.      舞台技术： 灯光、幕布、升降平台的平缓运动控制。

7.      纺织机械： 卷绕、送经等机构。

8.      通用工业自动化： 各类需要减速增扭、精确定位的旋转运动场合。

选型与使用要点

1.      确认负载需求： 精确计算应用所需的输出扭矩 (T2) 和转速 (n2)，确保在减速机额定值 (T2N) 和安全系数范围内。

2.      匹配电机： 根据减速机输入功率要求、所需输入转速以及现场电源条件选择合适的电机（通常为IEC标准三相异步电机或伺服电机）。考虑电机的启动扭矩和过载能力。

3.      校核力载荷： 确认作用在输出轴上的径向力和轴向力是否在样本规定的大值内。如果使用链轮或皮带轮，需考虑其产生的额外力。

4.      考虑效率与热功率： 蜗轮蜗杆的效率损失会转化为热量。在连续重载、高环境温度或低速高扭矩工况下，需校核减速机的热功率是否满足要求，必要时选择更大机座号或强制风冷。

5.      安装与对中： 严格按照手册要求安装，确保电机轴与减速机输入轴精确对中（使用弹性联轴器时也需尽量对中），这对延长寿命至关重要。对于II3D输出，需确保锁紧盘正确安装并按规定扭矩拧紧螺栓。

6.      润滑与环境： 确认标准润滑剂是否满足工作温度范围要求。在粉尘、潮湿、腐蚀性或高温等恶劣环境下，需注意防护等级是否足够，必要时选用特殊配置。

结论

Rehfuss蜗轮蜗杆减速机型号 63S/4-II3D-22 是一款集高效能、紧凑设计与连接技术于一体的工业级动力传输元件。其 85 Nm额定输出扭矩、i=4标准速比、22mm孔径II3D锁紧盘空心轴输出 等核心参数，使其成为中型负载、空间受限且要求高精度、易安装应用的理想选择。无论是自动化生产线上的精准定位，还是物料输送系统的可靠驱动，63S/4-II3D-22都能凭借德国精工品质和设计提供强大、稳定、持久的动力支持。在选型时，务必参考Rehfuss新的技术样本，并结合具体应用工况进行详细计算和验证，以确保设备的佳性能和长使用寿命。
