深入解析 maxon motor 减速机 GP 42 C 行星减速箱（型号 118752）：精密动力传输的核心

 深入解析 maxon motor 减速机 GP 42 C 行星减速箱（型号 118752）：精密动力传输的核心

在精密驱动技术领域，瑞士 maxon motor 的名字代表着性能、可靠性和创新。其产品广泛应用于医疗技术、工业自动化、航空航天、实验室设备和机器人等对运动控制要求极为苛刻的领域。在 maxon 庞大的减速机产品线中，GP 42 C 行星减速箱（型号

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

118752） 以其紧凑的结构、出色的效率和广泛的适用性，成为众多工程师在匹配 DC 或 EC 电机时的。本文将深入剖析这款减速机的技术细节、功能参数及其核心价值。

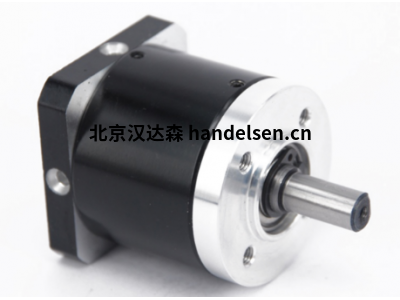

一、 GP 42 C (118752) 概览：精密与坚固的结合

GP 42 C 是一款典型的 行星齿轮减速箱。行星齿轮结构以其高功率密度、高传动效率、优异的刚性和紧凑的同轴设计而闻名。型号 118752 特指其规格：42mm 直径机身，金属外壳（C 代表 Casing metal），并搭配特定的齿轮级选项。

·         核心设计理念： 在小的空间内实现大的扭矩传递能力、高精度和长寿命。

·         典型应用场景：

o    协作机器人关节驱动

o    精密医疗设备（如手术机器人、输液泵、呼吸机驱动器）

o    自动化生产线上的精密定位机构

o    半导体制造设备

o    摄影云台稳定系统

o    无人机舵机驱动

o    实验室自动化仪器

·         核心优势：

o    高功率密度： 行星结构紧凑，扭矩输出大。

o    高效率： 多齿啮合分散载荷，减少摩擦损失。

o    高刚性/低扭转弹性： 确保精确的运动传递和快速响应，减少回差影响。

o    高精度/低回差： 精密加工的齿轮和轴承保证了定位精度和重复性。

o    同轴输入输出： 简化机械设计，节省安装空间。

o    坚固耐用： 金属外壳提供优异的散热性和机械保护。

o    低噪音运行： 精密啮合带来平稳安静的运转。

二、 深入功能参数解析：性能的量化体现

型号 118752 的具体性能由其减速比、齿轮级数、额定扭矩、大扭矩、效率、回差、大输入转速、惯量、重量等关键参数定义。请注意，118752 是一个基础型号标识符，它需要与具体的减速比（如 4:1, 16:1, 64:1, 256:1 等）组合才能确定终规格。 以下参数基于常见的 GP 42 C 配置进行说明，具体值会随减速比不同而变化（见后文表格）。

1.      减速比 (i)：

o    定义： 输入转速与输出转速之比。GP 42 C 提供多种标准减速比（如 4:1, 5:1, 16:1, 19:1, 27:1, 43:1, 51:1, 64:1, 81:1, 100:1, 256:1 等），通常通过 1 到 4 级行星齿轮串联实现。

o    意义： 降低输出转速，增大输出扭矩。选择需平衡转速、扭矩需求和电机匹配。

2.      额定连续扭矩 (T2N)：

o    定义： 在额定输入转速、环境温度 25°C 条件下，减速箱输出轴能够长期连续工作而不超过允许温升的大扭矩。

o    典型范围 (GP 42 C)： 根据减速比不同，范围大致在 5 Nm 到 35 Nm 之间。例如：

§ i=4:1: ~5 Nm

§ i=64:1: ~20 Nm

§ i=256:1: ~35 Nm

o    关键点： 这是安全、可持续工作的扭矩基准。实际应用扭矩应 ≤ T2N。

3.      大瞬时扭矩 (T2max)：

o    定义： 减速箱输出轴能够短暂承受而不发生机械损坏（如齿断裂）的大扭矩。通常指峰值或启动扭矩。

o    典型范围 (GP 42 C)： 显著高于额定扭矩，范围大致在 15 Nm 到 100 Nm 以上。例如：

§ i=4:1: ~15 Nm

§ i=64:1: ~60 Nm

§ i=256:1: ~120 Nm

o    关键点： 用于应对启动、停止、堵转或意外过载等瞬态工况。不能持续施加。

4.      效率 (η)：

o    定义： 输出机械功率与输入机械功率之比。反映能量损失（主要是齿轮啮合摩擦和轴承摩擦）。

o    典型值 (GP 42 C)： 单级效率通常 ≥ 90%。多级减速箱总效率 = (单级效率)^级数。例如：

§ i=4:1 (1级)：~93%

§ i=64:1 (3级)：~90% * 90% * 90% ≈ 73%

§ i=256:1 (4级)：~90% * 90% * 90% * 90% ≈ 66%

o    意义： 高效率减少能量浪费、降低发热、延长寿命。是选择高减速比时的重要考量。

5.      回差 / 齿隙 (Backlash)：

o    定义： 在输出轴固定时，输入轴可轻微转动的角度（通常以角分或度表示）。由齿轮啮合间隙引起。

o    maxon GP 42 C 标准精度： ≤ 1° (60 arcmin)。可提供 ≤ 0.5° (30 arcmin) 的高精度版本。

o    关键影响： 回差直接影响定位精度和重复定位精度。在需要精度的场合（如机器人、光学定位），选择低回差版本至关重要。运行后齿隙可能略有增大。

6.      大输入转速 (n1max)：

o    定义： 减速箱输入轴允许的高持续转速。

o    典型值 (GP 42 C)： 8000 rpm (与所连接的 maxon 电机匹配性)。

o    意义： 限制输入转速，防止因离心力过大或润滑不良导致过热和损坏。实际转速应 ≤ n1max。

7.      容许径向力 (FR) & 轴向力 (FA)：

o    定义： 作用在减速箱输出轴上，距离法兰面特定距离（如 20mm）处，减速箱能够承受的大静态径向力和轴向力。

o    典型值 (GP 42 C)：

§ 径向力 FR： 约 150 N - 300 N (具体取决于减速比和安装位置)。

§ 轴向力 FA： 约 80 N - 150 N (具体取决于减速比和方向 - 拉或压)。

o    关键点： 外部负载（皮带、齿轮、杠杆臂等）产生的力必须 ≤ 容许值，否则会显著缩短轴承寿命或导致损坏。需精确计算负载工况。

8.      转动惯量 (J2)：

o    定义： 减速箱输出轴的等效转动惯量。

o    典型范围 (GP 42 C)： 随减速比增大而增大，范围大致在 10 gcm² 到 150 gcm² 或更高 (例如 i=256:1 时 J2 很大)。

o    系统设计意义： 减速箱惯量会与负载惯量一起，折算到电机轴上 (J_load_reflected = J_load / i²)。电机轴总惯量 (J_motor + J_gearbox_reflected + J_load_reflected)` 影响系统的动态响应（加速度/减速度能力）和稳定性。选择减速比时需优化惯量匹配。

9.      重量：

o    典型值 (GP 42 C 金属外壳)： 约 300 克 到 500 克 (具体取决于减速比)。

10. 防护等级：

o    标准： 通常为 IP 44 (防大于1mm固体异物，防溅水)。可提供更高防护等级（如 IP54）的选项。

o    意义： 满足不同工作环境（洁净室、有轻微油污或水汽环境）的需求。

11. 工作温度范围：

o    典型： -20°C 至 +100°C (环境温度)。连续工作在高扭矩或高转速下时，内部温升会限制实际可用扭矩。需参考温升曲线。

三、 关键参数随减速比变化示例 (参考)

下表展示了 GP 42 C (118752) 系列中几个常见减速比下的关键参数变化趋势 (注：数值为典型范围示例，具体选型务必查阅 maxon 新 datasheet 或使用 maxon 选型工具)：

参数	单位	减速比 i=4:1 (1级)	减速比 i=64:1 (3级)	减速比 i=256:1 (4级)
额定连续扭矩 (T2N)	Nm	≈ 5.0	≈ 20.0	≈ 35.0
大瞬时扭矩 (T2max)	Nm	≈ 15.0	≈ 60.0	≈ 120.0
效率 (η)	%	≥ 93%	≈ 73%	≈ 66%
回差 (标准)	°	≤ 1.0	≤ 1.0	≤ 1.0
大输入转速 (n1max)	rpm	8000	8000	8000
转动惯量 (J2)	gcm²	≈ 15	≈ 80	≈ 300
容许径向力 (FR @20mm)	N	≈ 300	≈ 200	≈ 150
重量	g	≈ 320	≈ 400	≈ 480

四、 选型与应用考量

选择 GP 42 C 118752 减速机，需要系统性地考虑以下因素：

1.      负载需求： 明确应用所需的大连续扭矩 (T2N) 和可能遇到的峰值扭矩 (T2max)。确保减速机的额定值和大值满足要求，并留有一定安全裕量。

2.      速度需求： 根据负载所需的工作转速和所选电机的特性（空载转速），计算所需的减速比 (i)。i = 电机空载转速 / 所需输出转速 (需考虑负载下的实际转速下降)。

3.      精度要求： 对定位精度和重复性要求的应用（如机器人、光学设备），务必关注回差参数，并考虑选择高精度 (≤0.5°) 版本。

4.      动态性能： 评估系统的加速/减速需求。计算折算到电机轴的总惯量 (J_total = J_motor + (J_gearbox + J_load) / i²)。过大的惯量比会降低动态响应，可能需要选择更小的减速比或更大扭矩的电机。maxon 通常建议惯量比 (J_load_reflected / J_motor) < 10:1，高性能应用要求更低。

5.      空间与重量限制： GP 42 C 本身已非常紧凑，但不同减速比长度略有差异。重量也是移动设备（如机器人、无人机）的关键因素。

6.      环境条件： 工作温度、湿度、粉尘、液体接触等决定是否需要特殊润滑或更高防护等级 (IP54)。

7.      电机匹配： maxon GP 减速箱设计与其 DC/EC 电机（如 EC-max, EC-flat, RE-max, RE40 等）契合，提供预组装好的“电机+减速箱”组合（即齿轮电机），确保佳性能和安装便利性。需确保所选电机的额定转速、扭矩、功率与减速箱参数协同工作。

五、 总结：精密驱动的

maxon motor 的 GP 42 C 行星减速箱（型号 118752）是精密动力传输领域的产品。其金属外壳带来的坚固性、行星齿轮结构赋予的高功率密度和高效率、以及 maxon 精密制造工艺保证的低回差和高刚性，使其在医疗、机器人、自动化等高要求应用中表现出色。

深入理解其功能参数——从额定扭矩、大扭矩、效率到回差、惯量、容许力——是成功选型和实现优系统性能的关键。工程师在选用时，必须综合考虑负载工况、速度需求、精度要求、动态性能、空间限制和环境因素，并利用 maxon 丰富的技术资源（在线选型工具、详细 datasheet、技术支持）进行精确计算和验证。

当您需要在紧凑空间内实现可靠、高效、精准的扭矩传递和运动控制时，maxon GP 42 C (118752) 行星减速箱无疑是一个值得信赖的强大伙伴，它将为您的创新应用提供坚实的动力基础。
