德国BehlkeHTS 120-1600-SCR晶闸管开关

晶闸管（可控硅）开关

1.晶闸管应用说明：与经典的盘式晶闸管开关不同，dv/dt 和 di/dt 非常有限 功能，快速 BEHLKE 晶闸管开关模块由 大量较小的晶闸管模具（类型取决于多达 1000 个 单个晶闸管），以并联和串联方式连接，因此 极端 DV/DT 和 DI/DT 被有效地分成非临界值，用于 单个晶闸管。每个晶闸管都是由自己的 高度同步和隔离的栅极驱动器。这使得一个非常短的门 可以布线，并避免了经典中已知的危险热点 晶闸管开关设计。BEHLKE 晶闸管开关可安全作 在物理上可能的最高 DI/DT 和 DV/DT 速率下，以及 尽可能高的峰值电流，而寿命没有任何可测量的下降 期望。BEHLKE 晶闸管开关是真正的栅极控制开关，不会 从负载电路中汲取发射能量。这允许一个安全的 从接近 0 V（提供足够的咬接电流）切换到 最大电压，没有任何限制。

2.晶闸管使用：这些开关是 隔离最大工作电压的至少 150%，因此 无需大量工作即可实现高侧开关应用。在 为了节省成本和构建体积，尤其是在低侧开关中 应用（例如撬棍电路），所有 BEHLKE 晶闸管开关都可以 也可选择非对称隔离，例如 200 正极为 kV，负极为 30 kV。特殊隔离 电压要求可通过定制隔离电压来满足 每个晶闸管开关型号的额定值，无论其运行情况如何 电压。“常规”隔离电压选项范围为 40 kV 至 200 kV（opt. ISO-40、ISO-80、ISO-120、ISO-200）。一个 “医疗 认证“，可在 请求。1 至 150 kV （AC/DC） 之间的任何定制电压和任何 可在 1 至 100 kA 之间定制峰值电流，交货时间 大约 4-8 周。如果满足以下条件，我们不会对定制开关收取额外费用 它们可以在现有平台上实现。请咨询 BEHLKE。

为了并联连接多个晶闸管开关，它们是 配备同步 I/O。此功能可确保同步 触发并禁止其他开关模块的 Trigger 输入，如果 一个开关由于故障情况（例如过热）而关闭。由于电磁性强 字段，这可能是由 开关，单独的控制单元（选项 SEP-C） 建议在 感应回路面积较大的所有情况下使用。

这尤其适用于非常大的开关模块，如果 di/dt > 5 kA/μs。 为 我们建议使用中小型开关模块的应用 印刷电路板（最终采用多层技术）到 最小化杂散电感并保持感应区域 环小。

3.晶闸管选配

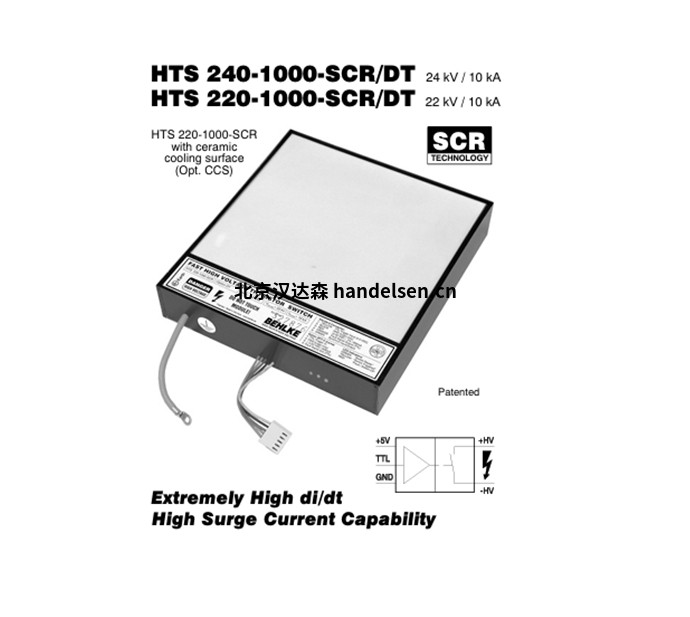

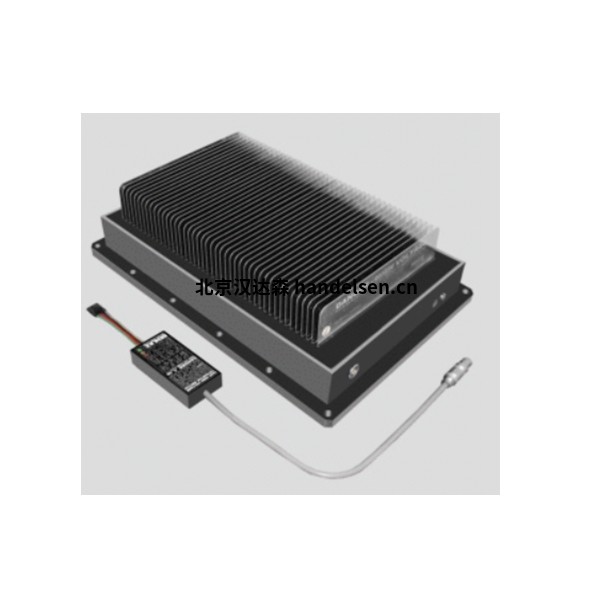

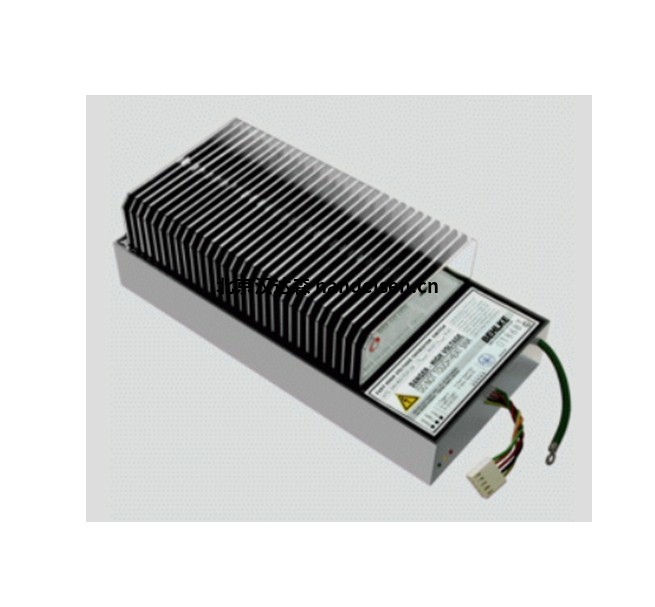

所有 BEHLKE 晶闸管开关都是 可选配接地冷却法兰（选项 GCF），带 镀镍铜散热片（选件 CF），带石墨散热片 （选项 CF-GRA，带陶瓷散热片（选项 CF-CER），带水 冷却（选项 ILC），用于非导电冷却剂的直接液体冷却 （选项 DLC）或带陶瓷冷却表面（选项 CSS）。



为了避免电晕从散热片的高处排出 电压电位我们建议使用直接液体冷却（选项 DLC）或陶瓷散热片 （选项 CF-CER）或水冷（选项 ILC），用于 电压高于 40 kV。

4.晶闸管产品代码： 型号包含有关电压、电流和 开启行为。前几位数字代表以 kV 为单位的电压， 短划线前的最后一位数字表示开启行为 （0 = 固定导通时间，1 = 可变导通时间）。破折号后的数字表示 电流单位为 Amperes x10。特殊功能由 字母。 示例 HTS 60-100-SCR：HTS = HV 晶闸管开关，6 = 6 kV，0 = 电流取决于固定导通时间， 100 = 1000 安培，SCR = 硅控制整流器（晶闸管）。

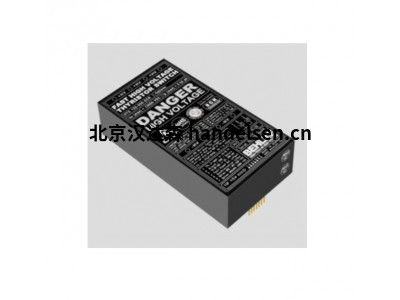

5.产品型号：HTS 120-1600-SCR

6.技术参数：描述 搭载了LED 指示器和同步。
用于并联的 I/O

最大电压[kv] 12

峰值电流[AJ] 16000

峰值功率[MW]192

导通时间[us]35…∞

外壳尺寸[mm3]约204 x 103 x 35
