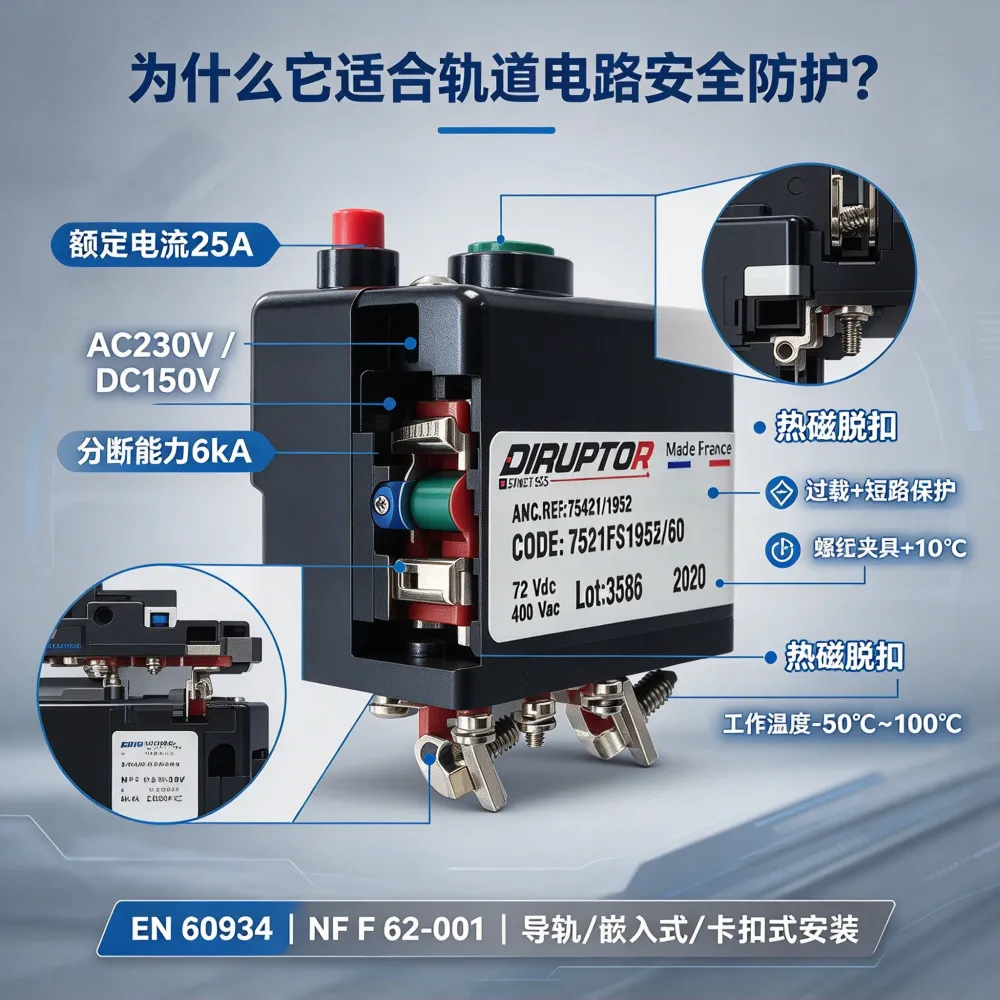

法国DIRUPTOR 7112FS0856单极断路器 25A 交直流通用 轨道交通机车用
DIRUPTOR 7112FS0856 是一款单极热磁式断路器，由法国 DIRUPTOR 原厂研发制造。DIRUPTOR 自1955年起设计、制造和销售磁断路器、热断路器及磁热断路器，在铁路断路器领域积累了超过65年的行业经验，产品广泛应用于有轨电车、地铁和高速列车。
7112FS0856 属于 DIRUPTOR 单极断路器系列，采用热磁脱扣结构，交直流通用配置。额定电流 25A，额定交流电压 AC 230V，额定直流电压 DC 150V。产品符合 NF F 62-001 铁路标准和 EN 60934 电气标准，耐温范围覆盖 -50℃ 至 +100℃，适配轨道交通与工业设备线路安全防护。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | DIRUPTOR（法国） |
| 型号 | 7112FS0856 |
| 产品类型 | 热磁式单极断路器 |
| 极数 | 1P单极 |
| 额定电流 | 25A |
| 额定交流电压 | AC 230V |
| 额定直流电压 | DC 150V |
| 分断能力 | 6kA（AC230V工况） |
| 脱扣方式 | 热磁式（过载、短路双重保护） |
| 执行标准 | EN 60934、NF F 62-001铁路标准 |
| 安装方式 | DIN导轨式、嵌入式、卡扣式 |
| 接线方式 | 螺钉夹具接线 |
| 工作温度 | -50℃ ~ +100℃ |
| 适用频率 | 50/60Hz |
| 产地 | 法国 |
功能特点
1. 热磁双重脱扣，分级保护线路安全
7112FS0856 采用热磁脱扣结构，针对过载温升和瞬时短路分别实现分级保护。热脱扣元件响应线路持续过载，磁脱扣元件在短路瞬间快速动作，避免线路烧毁与后端设备损坏。
2. 交直流通用，适配多种供电系统
该断路器交直流回路通用，电压覆盖 AC 230V / DC 150V。在轨道交通车载供电和工业配电系统中，一台断路器即可适配交流和直流线路的保护需求。
3. 宽温域运行，适应高低温交替环境
工作温度范围覆盖 -50℃ 至 +100℃。在铁路机车、户外电气设备等存在大幅温差变化的工况中，断路器脱扣动作保持精准稳定，支持长期连续运行。
4. 多种安装方式，适配不同柜体布局
支持 DIN 导轨式、嵌入式、卡扣式等多种安装形式。螺钉夹具接线适配常规线缆规格，可在狭小空间完成装配。产品支持新机配套及老旧保护断路器替换升级。
5. 符合铁路标准，适配轨道交通工况
产品符合 NF F 62-001 铁路标准和 EN 60934 电气标准，能够满足严苛工况下的电路防护要求。在机车车载照明、控制回路与弱电系统防护中，适配车载复杂运行工况。

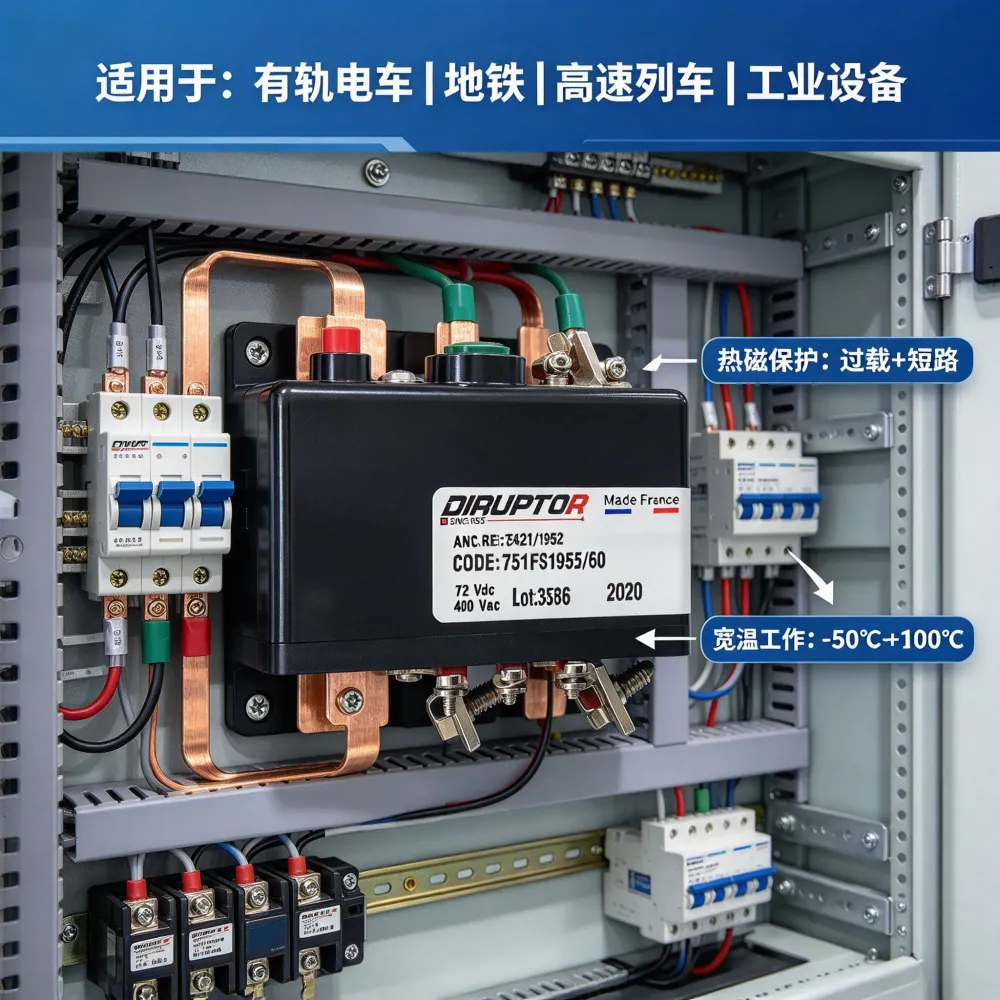

适用场景
7112FS0856 在多个工业领域应用广泛：
轨道交通：用于机车车载照明、控制回路与弱电系统防护，符合铁路电气规范
工业自动化设备：为小型工控、传感控制回路提供过载短路保护
通信电力配套：应用于小型供电回路、机柜辅助电路的线路防护
特种车载与户外电气：依托宽温域性能满足各类设备线路防护，支持新品配套与老旧断路器替换升级
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| DIN导轨 | 标准35mm导轨 | 导轨式安装 |
| 嵌入式安装支架 | 配套嵌入式面板 | 嵌入式安装 |
| 备用接线端子 | 螺钉夹具端子 | 接线维护更换 |
订货说明
7112FS0856 采用 DIRUPTOR 标准型号编码体系。
订货时建议确认以下信息：
型号：7112FS0856
额定电流：25A
额定电压：AC 230V / DC 150V
安装方式：DIN导轨/嵌入式/卡扣式
是否需要配套安装支架
