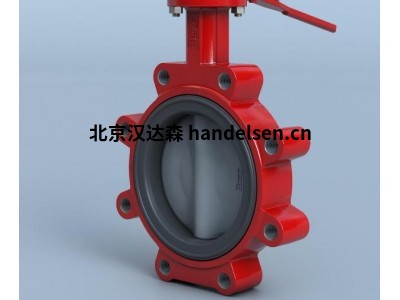

bray 31H系列支耳式衬胶蝶阀双向气泡级密封高压应用

衬胶蝶阀

31H 系列

尺寸范围

NPS 2至20 / DN 50至500

温度范围

-20°F至250°F（-29°C至121°C）

最大许用操作压力

250 磅/平方英寸（17.2 巴）

阀板材料

尼龙11涂层球墨铸铁、镍铝青铜、不锈钢

阀体类型

支耳

测试标准

MSS SP-61、API 598、EN 12266-1、ISO 5208

认证

ABS、ATEX、CRN、DNV、NSF 61/372、PED、PE（S）R、SIL、TR CU

结构长度

MSS SP-67、API 609 A类、EN 558 20系列

法兰钻孔

ASME B16.1 125级、ASME B16.5 150级、EN 1092 PN16

应用

高压、暖通空调、终端服务

特点和优势

31H系列支耳式衬胶蝶阀按照ASME 125/150级和PN16法兰标准进行钻孔和安装。 这一坚固耐用的高强度单体式阀杆设计采用有效的内部阀板阀杆连接。

31H系列阀门在阀板和阀座之间以及阀杆和阀座之间提供主密封和二级密封，确保完全包裹管道介质，实现零外部泄漏。

阀杆固定组装：通过独一无二的不锈钢Spirolox®卡簧、一个止推垫圈和两个C型环，将阀杆固定在阀体内。 上述配件按标准由黄铜制造，也可根据需求提供不锈钢材质。

阀杆衬套：非腐蚀性重型缩醛衬套可吸收执行机构的侧推力。

阀杆填料：双U型杯密封设计支持自调节，并提供双向可靠密封。

主密封和二级密封：这些阀杆填料能防止管道介质接触阀杆或阀体。 主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。 二次密封则是通过比阀座阀杆洞直径更大的阀杆直径来实现。

阀体：单体式支耳结构。 采用聚酯涂层，具有优异的耐腐蚀性。 另有尼龙11涂层可供选择。

阀座：博雷舌槽粘接式阀座设计可将流体介质和阀体彻底隔离。 该阀座还配备模压O型圈，无需使用法兰垫片。

阀板：铸件采用球型机械加工和手工抛光，提供气泡级密封，具有最小的扭矩和更长的阀座寿命。 博雷弹性尼龙11涂层为标配。

阀杆：采用精准的双“D”形式阀板与阀杆连接设计，驱动阀板无需螺钉或锥销。 以精密公差双“D”形式连接驱动阀门阀板是博雷阀门的独特设计。 只需将阀杆抽出阀板即可拆卸博雷阀杆。

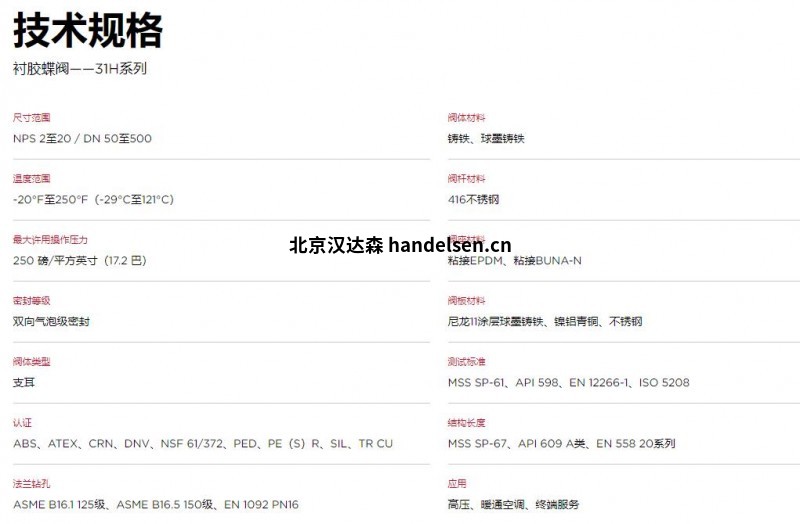

技术规格

衬胶蝶阀——31H系列

尺寸范围

NPS 2至20 / DN 50至500

阀体材料

铸铁、球墨铸铁

温度范围

-20°F至250°F（-29°C至121°C）

阀杆材料

416不锈钢

最大许用操作压力

250 磅/平方英寸（17.2 巴）

阀座材料

粘接EPDM、粘接BUNA-N

密封等级

双向气泡级密封
