Maxon motor齿轮箱减速机

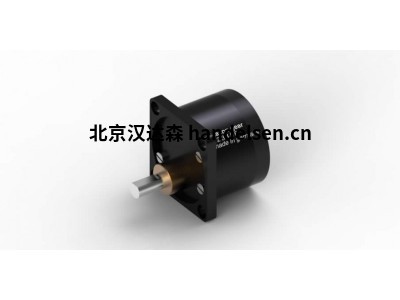

GPX行星齿轮箱

maxon GPX齿轮箱运行时噪音低、间隙小。 适用于传输高转矩和高转速。

精密斜齿轮和行星齿轮齿轮箱与maxon电机匹配。 齿轮箱在出厂前与目标电机的直接匹配颇有益处。 电机主动轮作为一级减速的输入齿轮并与电机轴固定连接。

一般数据

齿轮箱类型     GPX

外径 42 mm

版本 超高性能

齿轮箱数据

减速比    103 : 1

绝对减速比     371250/3610

级数 3

最大连续转矩  32 Nm

瞬时允许输出转矩  46 Nm

输出端相对于输入端的旋转方向    =

最大效率 90 %

空载下齿轮箱平均背隙   0.5 °

惯量 18.1 gcm²

齿轮箱长度（L1）  86 mm

最大连续输出功率  200 W

最大瞬时输出功率  250 W

技术参数

输出端轴承     球轴承

径向间隙 最大0.06 mm, 12 mm（距离法兰）

轴向间隙 0 - 0.2 mm

最大径向载荷  750 N, 10 mm（距离法兰）

最大轴向载荷（动态）   200 N

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

最大轴向压配合力  500 N

最大连续输入转速  6000 rpm

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

最大瞬时输入转速  7500 rpm

建议温度范围  -40...+100 °C

高温高压灭菌次数  0

重量 660 g
