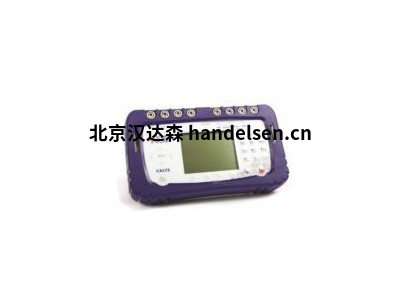

AOIP多功能校准仪温度计CALYS150



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|机械零件 阀门 泵 管道和组件 过滤器和滤芯 流体仪表 喷头和喷枪 接头 风机 电机和马达
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为汉达森 祁佳强原厂生产的产品“AOIP多功能校准仪温度计CALYS150”产品信息,如您想了解更多关于“AOIP多功能校准仪温度计CALYS150”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌AOIP 有效期至长期有效 最后更新2022-01-22 15:41
浏览次数0

AOIP多功能校准仪温度计CALYS150

AOIP多功能校准仪温度计CALYS150

 CALYS 150 现场记录多功能校准器是该范围的顶级仪器。它是所有行业高级工艺维护和测试板凳上使用的完美工具。它适用于所有现场和实验室测量,可在两个隔离通道上同时测量和生成单个仪器中温度、电阻、过程、压力和频率等各种信号。CALYS 150 不仅用作模拟器 (IN / OUT),
祁佳强
QQ:2850590582  点击这里给我发消息
手机:17744536447
电话:010-64714988-216
传真:010-64714988-668
邮件:tk5@handelsen.cn
祁佳强邮箱:tk5@handelsen.cn电话:010-64714988-216 祁佳强微信二维码
还用作
双通道温度计 (IN / IN)来执行比较校准。它校准HART发射机(HART通信器集成到ACL500调制解调器)和热病器。CALYS 150 提供扩展功能(温度模拟、缩放、步骤、合成器、统计功能...)和审计跟踪,符合 21 CFR 第 11 部分和 NADCAP 热处理标准,使高级数据开发和完整数据可追溯性更加容易。CALYS 150 的高性能,用于高级用途:
  • ntent="" themes="" aoip="" images="">温度高达 0.005 % RDG
  • ntent="" themes="" aoip="" images="">阻力高达 0.006 % RDG 和 50 K 0 范围
  • ntent="" themes="" aoip="" images="">电流: 高达 0.007 % RDG 和 100 mA 范围 + 循环供应 24 V
  • ntent="" themes="" aoip="" images="">电压:最高 0.005 % RDG 和 50 V 范围
  • ntent="" themes="" aoip="" images="">频率:高达 0.01 % RDG 和 100 KHz 范围
  • ntent="" themes="" aoip="" images="">压力:带外部压力模块(与压力泵进行比较校准)
  • ntent="" themes="" aoip="" images="">

使用这种用户友好型仪器,可以在整个流程链中快速执行校准任务。将 900 g 记录过程校准器带到现场,整个星期,设备中存储了10 个校准程序。将探头连接到仪器(易连接系统®)后运行程序,并将结果保存为现场简单和快速校准。回到办公室后,您可以将数据上传到计算机上,以便使用专用校准软件 DATACAL发布定制校准证书。IP 54,完全由防巧克力橡胶皮套保护,CALYS 150 集成了"易连接"终端和宽背光显示屏,便于在任何严重或黑暗条件下使用。当与外部压力模块(参考 ACL433)一起使用时,CALYS 150 可以测量和模拟压力(与压力泵进行比较校准)。CALYS 150 还具有与特定电缆 (参考 ACL600) 关联时驱动浴缸和干块的能力。

只需按下终端顶部,插入直径高达 3 mm 或 10 AWG 的电线,并连接您的探头,并补偿热电偶连接器。电线紧紧地固定在两个黄铜板之间,确保热稳定性和热电偶的非常好的冷结补偿。该系统还使 4 毫米香蕉插头和安全连接器能够连接在终端顶

CALYS系列,4款车型从基本使用到高级性能

规格 卡莉丝 50 卡莉丝 75 卡莉丝 100 卡莉丝 150
最高精度 200 ppm 130 ppm 50 ppm
温度精度 热电偶 (14) RTDs (12) 0.013% RDG 表示 Tc K 0.012% RDG 0.01% RDG 表示 Tc K 0.01% RDG 0.005% RDG 表示 Tc K 0.006% RDG
直流电流 + 循环电源 24 V 范围精度 50 mA 0.0175% RDG 100 mA 0.007% RDG
直流电压 范围精度 50 V IN / 20 V 出 0.013% RDG 50 V 0.013% RDG 50 V 0.010% RDG 50 V 0.005% RDG
频率 范围精度 20 Khz in / 10 Khz 出 0.005% RDG 100 KHz 0.01% RDG
电阻 范围精度 4000 Ω 0.012% RDG 4000 Ω 0.010% RDG 50 KΩ 0.006% RDG
压力 范围精度   相对压力: 30 条 / 绝对压力: 1,000 杆 0.05% RDG
遵守标准       21 CFR 第 11 部分
      NADCAP 热处理 AMS 2750
附加功能 高级数据利用:缩放、相对测量、坡道和台阶模拟、合成器、方根、统计功能发射机功能
附加功能   变送器的开关测试校准
附加功能       比较校准 HART:热病器的数字校准和数据传输校准
软件   用于配置和数据管理的数据校准软件
记忆   10,000 个数据存储和在屏幕上作为曲线或列表进行召回

温度 [23°C ±5°C 的规格和性能

阅读百分比(CALYS 150 显示屏)= 固定值表示不确定性。

电阻探头:测量和模拟

传感器 范围(输入和输出) 分辨率 精度 / 1 年(测量) 精度 / 1 年(模拟)
Pt50 (α = 3851) -220°C 至 +850°C 0.01°C 0.006% RDG = 0.04°C 0.006% RDG = 0.04°C
Pt100 (α = 3851) -220°C 至 +850°C 0.01°C 0.006% RDG = 0.03°C 0.006% RDG = 0.03°C
Pt100 (α = 3916) -200°C 至 +510°C 0.01°C 0.006% RDG = 0.03°C 0.006% RDG = 0.03°C
Pt100 (α = 3926) -210°C 至 +850°C 0.01°C 0.006% RDG = 0.03°C 0.006% RDG = 0.03°C
Pt200 (α = 3851) -220°C 至 +850°C 0.01°C 0.006% RDG = 0.04°C 0.006% RDG = 0.04°C
Pt500 (α = 3851) -220°C 至 +850°C 0.01°C 0.006% RDG = 0.03°C 0.006% RDG = 0.03°C
Pt1000 (α = 3851) -220°C 至 +740°C 0.01°C 0.006% RDG = 0.03°C 0.006% RDG = 0.03°C
尼100 (α = 618) -60°C 至 180°C 0.01°C 0.006% RDG = 0.05°C 0.006% RDG = 0.05°C
尼120 (α = 672) -40°C 至 +205°C 0.01°C 0.006% RDG = 0.05°C 0.006% RDG = 0.05°C
尼1000 (α = 618) -60°C 至 +180°C 0.01°C 0.006% RDG = 0.05°C 0.006% RDG = 0.05°C
Cu10 (α = 427) -50°C 至 150°C 0.10°C 0.006% RDG = 0.18°C 0.006% RDG = 0.18°C
Cu50 (α = 428) -50°C 至 +200°C 0.01°C 0.006% RDG = 0.05°C 0.006% RDG = 0.05°C

电阻探头测量 2、3 或 4 导线:自动识别连接的电线数量,屏幕上指示 4 线安装探头考虑到使用的温度传感器的特殊误差和可接受的测量电流的实施条件:0.01 mA 到 4 mA 在模拟模式下,给出 1 mA 测量电流的规格(Pt50 / 100, Ni100 / 120, Cu10 / 50) 或 0.1 mA (Pt200 / 500 / 1000, Ni1000) 温度系数: <精度的 10% /°C

热电偶:测量和模拟

类型 输入范围 分辨率 精度 / 1 年(测量) 输出范围 分辨率 精度 / 1 年(模拟)
K -250 至 -200°C -200 至 -120°C -120 至 +1372°C 0.10°C 0.05°C 0.01°C 0.50°C 0.15°C 0.005% RDG = 0.08°C -250 至 -50°C -50 至 +120°C +120 至 +1020°C +1020 至 +1370°C 0.01°C 0.01°C 0.01°C 0.01°C 0.15% RDG 0.06°C 0.005% RDG = 0.05°C 0.007% RDG = 0.05°C
T -250 至 -200°C -200 至 -100°C -100 至 +80°C +80 至 +400°C 0.1°C 0.01°C 0.01°C 0.01°C 0.50°C 0.05% RDG = 0.06°C 0.015% RDG = 0.07°C 0.06°C -250 至 -100°C -100 至 +0°C +0 至 +400°C 0.01°C 0.01°C 0.01°C 0.1% RDG = 0.05°C 0.02% RDG = 0.06°C 0.055°C
J -210 至 -120°C -120 至 +60°C +60 至 +1200°C 0.01°C 0.01°C 0.01°C 0.15°C 0.005% RDG = 0.07°C 0.0025% RDG = 0.06°C -210 至 +0°C +0 至 +50°C +50 至 +1200°C 0.01°C 0.01°C 0.01°C 0.03% RDG = 0.08°C 0.05% RDG = 0.07°C 0.005% RDG = 0.04°C
R -50 至 +150°C +150 至 +550°C +550 至 1768°C 0.20°C 0.10°C 0.01°C ±0.60°C +0.30°C +0.30°C -50 至 +0°C +0 至 +350°C +350 至 +1768°C 0.01°C 0.01°C 0.01°C 0.35% RDG = 0.4°C +0.4°C +0.25°C
S -50 至 +150°C +150 至 +550°C +550 至 +1450°C +1450 至 +1768°C 0.20°C 0.10°C 0.05°C 0.05°C 0.80°C 0.30°C 0.30°C 0.35°C -50 至 +0°C +0 至 +350°C +350 至 +1768°C 0.01°C 0.01°C 0.01°C 0.25% RDG = 0.4°C 0.30°C 0.25°C
B +400 至 +900°C +900 至 +1820°C 0.10°C 0.05°C 0.005% RDG = 0.4°C 0.005% RDG = 0.2°C +400 至 +900°C +900 至 +1820°C 0.01°C 0.01°C 0.005% RDG = 0.4°C 0.005% RDG = 0.2°C
U -200 至 -100°C -100 至 +660°C 0.01°C 0.01°C ±0.13°C +0.09°C -200 至 +400°C +400 至 +600°C 0.05°C 0.05°C ±0.09°C +0.11°C
N -240 至 -190°C -190 至 -110°C -110 至 +0°C +0 至 +400°C +400 至 +1300°C 0.10°C 0.05°C 0.01°C 0.01°C 0.25% RDG 0.10% RDG 0.04% RDG = 0.06°C 0.08°C 0.005% RDG = 0.06°C -240 至 -200°C -200 至 +10°C +10 至 +250°C +250 至 +1300°C 0.01°C 0.01°C 0.01°C 0.01°C 0.15% RDG +0.10°C +0.08°C 0.008% RDG = 0.05°C

热电偶:PlatineL、Mo、NiMo/NiCo、G、D、L、C:有关规格,请参阅说明书(可应要求提供)准确性供参考 @ 0°C。 使用内部参考路口(B 夫妇除外)时,在 0 °C 处添加 0.2 °C 的额外不确定性。 可以通过编程冷结本地化来选择(热电偶 B 除外):外部温度为 0°C、内部(仪器终端的温度补偿)或手动输入。温度系数:精度<10%/°C 显示单元:°C 和 F。

热病:测量(通道1)

卡莉丝·150_Mesure·德·thermistances_FR结合了 50 Kohms 系列和斯坦哈特 - 哈特方程,热病器可以输入 CALYS 150 并进行测试。施泰因哈特方程如下: 1 = A = B (ln (R)= C (ln (R)) 3 T 地点: A、B 和 C 通常根据 0°C、25°C 和 70°C 的温度计算

压力 #23°C ±5°C 的规格和性能

压力:外部数字传感器测量

卡莉斯 75 上尉

范围 0-1 酒吧 0-3 酒吧 0-10 酒吧 0-30 酒吧 0-100 酒吧 0-300 酒吧 0-1000 酒吧
绝对 X X X X X X X
相对 X X X X

提供相对、绝对和差分压力。连接器:1/4 气体分辨率:0.02% FS 精度:-0.05% FS 从 10 到 40°C - 0.1% FS 从 -10 到 +10°C 和从 40 到 80°C此数字压力模块 ACL433 连接到 CALYS 150 通过 RS485 串行电缆到数字输入连接器。所有数据都是数字数据。测量通过在工厂的固件中实施多值校正来补偿温度。

工艺中的规格和性能 #23°C ±5°C

直流电流:测量

有或没有循环供应

范围 测量范围 里斯 精度 / 1 年
0-20 mA 0 mA 至 24 mA 0.1 μA 0.007% RDG = 0.8 μA < 30 Ω
4-20 mA 3 mA 至 24 mA 0.1 μA 0.007% RDG = 0.8 μA < 30 Ω
100 mA 0 mA 至 100 mA 0.1 μA 0.009% RDG = 2 μA < 30 Ω

温度系数:< 7 ppm/°C 从 0°C 到 18°C 和 28°C 到 50 °C 循环供应: 24 V ± 10% HART®兼容性:输入阻抗 Rin = 280 Ω显示与线性或二次缩放

直流电压:测量

范围 测量范围 里斯 精度 / 1 年
±100 mV -10 mV 至 +100 mV 1 V 0.005% RDG = 2 μV > 10 M+
+1 V -100mV 至 +1 V 10 V 0.005% RDG = 8 μV > 10 M+
+10 V -1 V 至 +10 V 100 V 0;007% RDG = 80 μV • 1 M+
+50 V -5 V 至 +50 V 1 mV 0:007% RDG = 0.5 mV • 1 M+

频率、计数:测量

范围 分辨率 精度 / 1 年
10 kHz < 0.01 赫兹 0.01% RDG
100 kHz 0.1 赫兹 0.01% RDG

比例单位:脉冲/分钟和Hz触发级别:1 V频率信号或干接触测量。计数将在规定的时间或无限时间进行。

阻力:测量

范围 测量范围 分辨率 精度 / 1 年
400 Ω 0 至 400 Ω 1 m<> 0.006% RDG = 8 m+
3600 Ω 0 至 3600 Ω 10 m<> 0.006% RDG = 50 m+
50 k1 0 至 50 k0 0 100 m<> 0.008% RDG = 1 Ω

2、3 或 4 根电线的阻力测量:自动识别连接的电线数量,屏幕上显示 4 根电线安装的探头

直流电流:排放

有或没有循环供应

范围 分辨率 精度 / 1 年
24 mA 0.1 μA 0.007% RDG = 0.8 μA
4-20 mA 0.1 μA 0.007% RDG = 0.8 μA
0-20 mA 0.1 μA 0.007% RDG = 0.8 μA

温度系数< 7 ppm/°C 从 0°C 到 18°C 和 28°C 到 50 °C 规格为 CALYS 150 配置在: - 主动模式 (+24V ON) 1 米在被动模式 (+24 V OFF) - 被动模式 (+24 V OFF) 1 米 在活动模式下 (+24 V ON) 预编程步骤 0% 25% 50% 75% 100% 4-20 mA 线性 4 8 12 16 20 0-20 mA 线性 0 5 10 15 20 4-20 mA四合院 4 5 8 13 20 0-20 mA 四轮摩托车 0 1.25 5 11,25 20 4-20 mA 阀门 3.8-40 4.2 12 19, 20, 21

直流电压:发射

范围 排放范围 里斯 精度 / 1 年 最小负载
+100m V -5m V 至 +100 mV 1 V 0.005% RDG = 2 V 1 k 0
+1 V -5mV 至 +1 V 10 V 0.005% RDG = 8 V 2 k 2
+10 V -100mV 至 +10 V 100 V 0.007% RDG = 80 V 4 k 0
+50 V -100 mV 至 + 50 V 1 mV 0.007% RDG = 0.5 mV 4 k 0

频率、脉冲:发射

范围 分辨率 精度 / 1 年
1000 赫兹 0.01 赫兹 0.01% RDG
100 kHz 1 赫兹 0.01% RDG

比例单位:脉冲/分钟和Hz脉冲发射和干接触模拟。最大振幅: 20 V (用户可选)

阻力:排放

范围 排放范围 里斯 精度 / 1 年 克斯特
400 Ω 1 至 400 Ω 10 m3 0.006% RDG = 20 m+ 0.1 mA / 4 mA
3600 Ω 10 至 3600 Ω 100 m 00 0.006% RDG = 100 m+ 0.1 mA / 4  mA


可用脉冲电流的排放:请参阅说明书,说明规格 温度系数:从 0°C 到 18°C 以及 28°C 到 50°C < 5 ppm/°C。 当前建立时间: <1ms 兼容性与智能发射机 Iext : 校准器接收的电流

更多功能

测量和模拟模式中的缩放 缩放允许在 FS 的百分比或所有其他单元中显示过程信号。此功能还允许在校准后校正传感器。
相对测量 这些功能允许以下功能:



  • 编程与仪器之一 (NUL 功能) 不同的参考值。
  • 通过从测量值(TARE 函数)中测量或编程来减去恒定值。
模拟菜单 仿真值通过在键盘上输入值或用光标更改特定数字来设置。
平方根 在当前的测量和模拟中,此功能允许考虑来自类型 +P 的发射器的二次信号。
统计功能 持续显示所监测信号的平均值、最小值和最大值,以及测量次数。
发射器测试 可使用用户程序验证发射器。可以存储 20 个程序以及测试结果。显示偏差曲线。综合测试报告的版本。
开关测试 在温度或压力模式下,CALYS 150 可以控制电子恒温器和按压器触发水平。
斜坡一代 简单或循环坡道的启动、结束和长度时间值可以设置为模拟。对于任何信号的循环坡道,也可以调整坡道数量。
步骤模拟 有 2 种模式可用:



  • 程序模式:必须设置起始值、步骤数和长度时间
  • 手动模式:用户有大约一百个预设值

在当前的模拟中,用户将在范围功能上以及根据选定仪表的 0%、25%、50%、75% 和 100% 进行一些额外的预设值。在仪表之间进行选择:0-20 mA:线性或二次 4-20 mA:线性或二次

合成器 通过手动设置 100 个值,CALYS 150 使用户能够绘制生成曲线。
发射机功能 CALYS 150 能够用作发射器。测量输入通过缩放在输出上复制。

一般规格

大小 210 x 110 x 50 毫米
重量 900克
显示 240 x 320 像素液晶图形显示屏,带背光和对比度控制 显示结果表值或趋势曲线
电源 230 V ± 10%, 50/60 Hz
电池 类型:锂离子充电时间:3小时使用寿命:8小时最小
通信端口 美国布
存储容量 多达 10 个完整配置(输入/输出类型、范围...) 10,000 个数据分为一个或多个测量活动,即一周以上处理配置、测量、校准程序和报告

环境规范

参考范围 23°C ± 5°C (RH: 45 至 75% w/o 凝结)
操作参考范围 -10 至 50°C (RH: 20 至 80% w/o 凝结)
限制操作范围 -15°C 至 +55°C (RH: 10 至 80% w/o 凝结) (70% 在 55°C)
存储温度限制 -30°C 至 +60°C
最大高度 0 至 2000 米
知识产权保护 IP54 根据 EN60529

安全规范

保护
  • 电子保护高达 250 V 的"电压"电线
  • "电流"电线的保险丝保护
  • 在电感电阻测量期间防止"电流"电路断裂
根据 EN 61010-1 II 类,污染 2
额定电压 60 V
咯咯声和振动 EN 61010-1
EMC 符合性 免疫:



  • EN 61000-4-2
  • EN 61000-4-3
  • EN 61000-4-5
  • EN 61000-4-6
  • EN 61000-4-11

EN 61000-4-4 进行和辐射排放:

  • EN 55022, B 类
  • EN 61000-3-2
  • EN 61000-3-3



仪器:

CALYS 150 现场记录按标准交付的多功能校准器,标准为:

  • ntent="" themes="" aoip="" images="">快速启动手册
  • ntent="" themes="" aoip="" images="">充电器
  • ntent="" themes="" aoip="" images="">一组 6 个测试引线
  • ntent="" themes="" aoip="" images="">携带表带
  • ntent="" themes="" aoip="" images="">工厂测试报告

辅料:

CALYS 75 / 100 / 150 (绝对或相对压力) 的 ACL433 外部数字压力传感器,范围从 0 到 1,000 条范围从 -1 -> 1:3;20倍30(绝对或相对压力)范围从-1 ->100:300;1,000 (仅限绝对压力) 标准精度: 0.05% FS AN6050 CALYS 系列 ACL9311 运输案例 一套 6 测量电缆与可移动鳄鱼剪辑 ACL500 哈特调制解调器 CALYS 150 ACL600 电缆驱动温度干块和浴缸 CALYS 150请要求之前遵守您的浴缸 / 干块。

软件:

数据校准软件为 CALYS 75 / 100 / 150 提供 USB 电缆

认证:

QMA11EN COFRAC 校准证书 与设备已测试 AMS 2750 符合性证书的所有相关数据点一起符合 NADCAP AMS 2750 标准

包装信息:

尺寸 210 mm x 110 mm x 50 mm 重量不包装 900 g
