德国STRIKO正向作用金属爆破片SZ-X型

宋浩鹏 QQ：2287637057   手机：18510339394 电话：010-64714988-177 传真：010-84786709-667 邮件：sales25@handelsen.cn

一、 概述

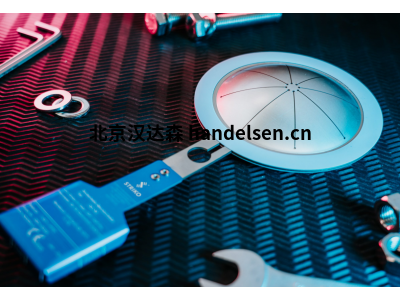

STRIKO SZ-X型是一种正拱形（张力型）爆破片，带有预拱压痕。它属于一次性使用的非重闭式过压保护装置。当系统压力超过其预定爆破压力时，爆破片会沿着预先设定的压痕线撕裂，从而快速泄放压力，保护压力容器、管道或其他设备免受超压破坏。

二、 工作原理与动作机制

1. 正拱形设计：爆破片的拱形凸起面朝向压力源（即“正拱”）。在正常工作时，这片拱形金属膜片承受着系统压力，并因此产生拉伸应力。

2. 预拱压痕：这是SZ-X型的核心技术。在制造过程中，爆破片的拱顶区域经过精密加工，形成了一圈十字形或其它形状的减薄区域（压痕）。这个区域的机械强度被刻意降低。

3. 爆破过程：

   • 正常工作压力：系统压力低于爆破片的设定爆破压力，爆破片保持完整密封。

   • 超压发生：当系统压力达到或超过其标定爆破压力时，爆破片拱顶的拉伸应力达到极限。

   • 沿痕撕裂：爆破片会精确地沿着预制的十字压痕线瞬间撕裂开，形成一个开放的泄放通道。这种设计确保了爆破动作的准确性和可重复性。

三、 核心特点与优势

1. 高精度与稳定性：预拱和压痕技术使得爆破压力非常精确，公差范围小（通常可达到±5%或更优）。其抗疲劳性能好，能够在循环压力工况下保持稳定的爆破压力。

2. 无碎片设计：爆破片撕裂后，所有碎片通常会被固定在托架或夹持器上，不会向后端工艺系统喷射，避免对下游设备造成污染或损坏。这对于保护昂贵的阀门、压缩机或反应器至关重要。

3. 快速泄放：撕裂动作非常迅速，能够在毫秒级时间内实现全开，泄放面积大，能有效应对快速升压的工况（如化学爆炸、蒸汽爆炸）。

4. 广泛的适用性：

   • 气相与液相介质：可用于气体、蒸汽和液体环境。

   • 高操作比：“操作比”是指最大允许工作压力与标定爆破压力的比值。SZ-X型通常具有较高的操作比（例如90%），这意味着它可以在接近其爆破压力的工况下长期稳定工作，提高了设备的生产效率。

   • 多种材料可选：爆破片材质可根据介质腐蚀性、温度等条件选择，如不锈钢316L、哈氏合金C276、蒙乃尔合金、镍、钛、钽等。

5. 经济实用：相对于复杂的泄压阀，爆破片结构简单、成本更低，且在超压后只需更换爆破片即可恢复使用，维护方便。
