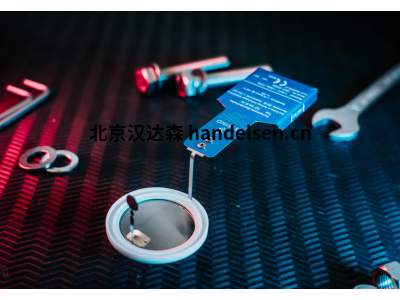

德国STRIKO无菌金属爆破片SF-M-S型

 德国STRIKO无菌金属爆破片SF-M-S型

宋浩鹏 QQ：2287637057   手机：18510339394 电话：010-64714988-177 传真：010-84786709-667 邮件：sales25@handelsen.cn

一、 概述与设计理念

STRIKO SF-M-S型爆破片是一种基于正拱形（张力型） 或反拱形（压缩型） 原理设计的金属爆破片，其核心设计理念是满足无菌生产工艺的要求。它通过特殊的结构、表面处理和密封设计，旨在消除卫生死角，防止微生物滋生，并能够承受现场的清洁与灭菌流程。

二、 工作原理

其工作原理取决于具体的型号变体（正拱或反拱），但都遵循其基本类型的动作机制：

• 如果基于正拱形：爆破片拱顶朝向介质，超压时膜片发生拉伸变形并沿预设的薄弱线撕裂。

• 如果基于反拱形：爆破片拱顶背向介质，超压时膜片发生压缩失稳而反转，并被刀架划破。

无论哪种基础类型，SF-M-S型号都集成了无菌设计的核心特征。

三、 核心特点与无菌设计

SF-M-S型爆破片的特点围绕其“无菌”属性展开：

1. 高标准的表面质量：

   • 爆破片和夹持器的接触介质表面经过电解抛光（EP） 处理。

   • 这种处理使得表面光洁度非常高（通常可达Ra < 0.5 µm），形成光滑、不粘连、易于清洁的表面，能有效防止物料附着和微生物滞留。

2. 无死角结构：

   • 采用平板式设计，与管道或容器连接时，爆破片入口侧与工艺管路的内壁平齐，形成一个连续的、无突变的流道。

   • 这种设计消除了传统凹槽或阶梯结构可能带来的流体滞留区域，符合卫生级设计的准则。

3. 无菌密封：

   • 使用符合卫生标准的密封元件，如PTFE（聚四氟乙烯） 或EPDM（三元乙丙橡胶） 等材料的密封圈。

   • 这些材料具有良好的化学耐受性和热稳定性，能够承受反复的清洗和灭菌，同时确保连接处的密封完整性。

4. 可清洁性与可灭菌性：

   • 整个装置的设计允许进行原位清洁（CIP） 和原位灭菌（SIP）。

   • 其结构和材料能够耐受高温饱和蒸汽、化学清洗剂和酸碱溶液的反复冲洗，从而保证整个系统的无菌状态。

5. 材料相容性：

   • 主要金属部件（如膜片）通常采用AISI 316L不锈钢等具有良好耐腐蚀性的材料，确保与工艺介质及清洗剂的相容性，防止腐蚀产物污染工艺流体。
