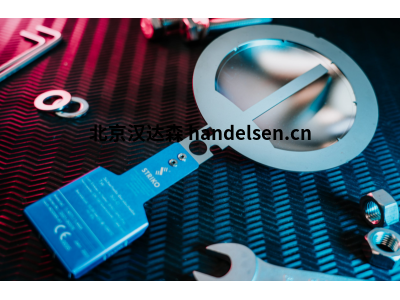

德国STRIKO反作用式金属爆破片SU-R型

宋浩鹏 QQ：2287637057   手机：18510339394 电话：010-64714988-177 传真：010-84786709-667 邮件：sales25@handelsen.cn

一、 概述与工作原理

STRIKO SU-R型是一种反拱形（压缩型）爆破片。其核心特点是拱形凸起面背向压力源。它的动作不是通过拉伸撕裂，而是通过结构失稳（反转）来实现的。

动作机制分为三个阶段：

1. 正常工作：系统压力作用于爆破片的凹面。在这个方向上，拱形结构能够承受较高的压缩应力，因此保持稳定和密封。

2. 超压失稳：当系统压力达到预设的爆破压力时，爆破片的拱形结构因受压失去稳定性，瞬间发生反向弹跳，从反拱形变为正拱形。

3. 动作与泄放：爆破片反转后，其拱顶会撞击安装在泄放侧的刀架或刺破装置，从而被割裂或完全划开，形成泄放通道，快速释放压力。

二、 核心特点

这种独特的工作原理为其带来了一系列技术特点：

• 抗压力疲劳性能：由于在正常工作压力下，膜片承受的是压缩应力而非拉伸应力，其对压力脉动和循环载荷的耐受能力较强，使用寿命较长。

• 爆破压力稳定性：受材料蠕变的影响较小，能够在长期运行中保持爆破压力的稳定。

• 适用于较高操作比：允许在较高的工作压力（通常可达标定爆破压力的80%或90%）下持续运行。

• 爆破后全开：通过刀架或刺破装置的作用，爆破片在反转后能被有效打开，提供较大的泄放面积。

• 无碎片或少碎片设计：设计良好的刀架可以确保爆破片被整齐地割开，并将碎片约束在托架内，避免污染下游系统。

• 背压承受能力：反拱形结构本身能够承受一定的背压。但在系统设计时，仍需考虑爆破时的动态背压影响，必要时可加装背压支撑。

三、 典型应用领域

SU-R型爆破片常用于以下工况：

• 存在显著压力波动的系统：如压缩机出口、泵的出口管道等。

• 需要高操作比的流程：允许设备在接近设计压力下运行，提高生产效率。

• 气相和液相介质：可用于保护盛装气体、蒸汽或液体的设备。

• 爆破压力较高的场合：反拱型设计在较高的爆破压力范围内能保持良好的性能。

• 常见的工业场景：包括化工工艺装置、石油天然气设备、油气回收系统、管道保护等。
