在金属加工领域，微量冷却润滑（MQL）技术凭借环保、高效、节能的核心优势，逐步替代传统浇注式冷却方式，成为高精度加工场景的主流选择。作为该领域的先驱与领导者，德国Menzel metallchemie GmbH深耕技术研发四十余年，其推出的INDUTEC MS系列同轴喷嘴，尤其是具备现场调节功能的SD3型号，以精湛的结构设计与稳定的性能表现，为全球高端制造企业提供了精准化的润滑冷却解决方案。

一、核心原理：同轴气动控制的精准喷射机制

INDUTEC MS系列喷嘴的核心竞争力源于其先进的同轴气动控制针阀结构，依托三路流体通道（控制气、介质、喷雾气）的协同作用，实现介质的精准喷射与稳定雾化，其工作逻辑可分为常态闭合、动态工作、故障复位三个阶段，同时具备灵活的动态调节能力。

同轴喷头的核心定义为内部至少两条核心流体输送通道的中心线完全重合，MS系列喷嘴以此为基础，以压缩空气为核心动力源，构建了闭环式喷射控制体系。其工作流程如下：

常态闭合状态：喷嘴未通入控制空气时，内部弹簧通过预紧力将针阀紧密压合在喷射口，使介质出口处于完全关闭状态，从源头避免介质渗漏。

动态工作状态：当通入5.5 bar及以上的控制压缩空气时，气压克服弹簧弹力推动针阀回退，释放喷射开口；预先加压的润滑介质（切削油、MQL专用液等）从独立压力容器输送至喷嘴处，同时第三路6.0 bar的压缩喷雾空气同步供给，对喷出的介质进行塑形、浓缩，最终形成定向稳定、低雾无滴漏的喷射流，精准作用于加工区域。

故障自动复位：当控制空气发生故障或主动关闭时，弹簧弹力瞬间推动针阀复位，快速关闭介质出口，有效杜绝介质渗漏造成的加工污染与资源浪费，提升设备运行安全性。

二、INDUTEC® MS SD3 特殊调节喷嘴：现场可调的高精度解决方案

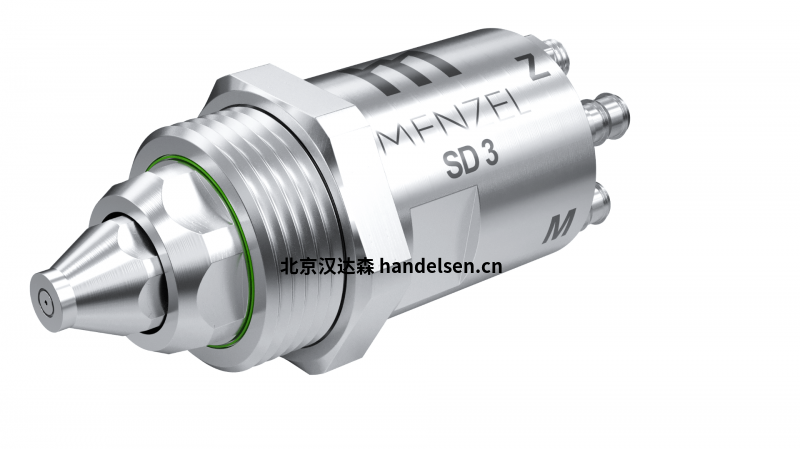

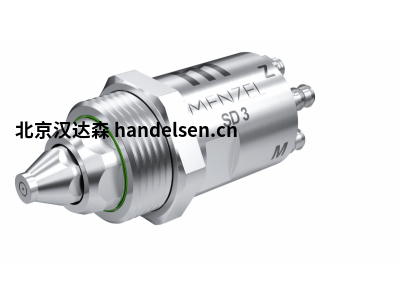

作为MS系列中的明星型号，INDUTEC® MS SD3特殊调节喷嘴在继承系列核心优势的基础上，强化了现场操作的便捷性，专为对喷射精度、调节灵活性要求较高的加工场景设计，如深孔钻、高速铣削等高精度工艺。

（一）核心结构与调节特性

SD3喷嘴采用一体化紧凑型设计，主体材质选用耐腐蚀、耐磨损的不锈钢（NIRO），密封件采用Viton氟橡胶，可耐受高温、油污及化学介质侵蚀，适配恶劣加工环境。其最突出的优势的是现场直调功能：无需拆卸喷嘴或借助额外设备，可通过喷嘴处的螺旋调节螺钉（格栅）直接控制介质流量，通过节流螺钉精准调节喷雾空气量，操作直观便捷，大幅提升设备调试效率与加工精度。

（二）关键技术参数

喷嘴开口直径：Ø0.3毫米，确保介质喷射的精准度与雾化细腻度；

压力参数：控制气压范围5.5-6.0 bar，喷雾气压与介质压力最大值均为6.0 bar，适配MQL系统标准工作压力；

喷雾特性：圆形喷雾角，低雾无滴漏设计，具备自清洁功能，减少堵塞风险；

外形与重量：尺寸约34.8 mm × Ø13 mm，重量约30克，紧凑型轻量化结构适配机床狭小安装空间。
