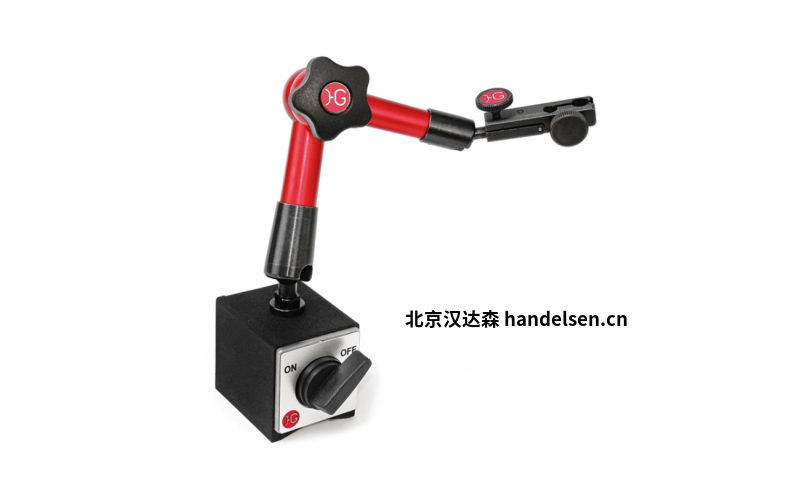

德国hoerger-gaessler磁性表座800N吸附力工作半径220mm

在精密机械加工、质检及科研领域，磁性表座的吸附稳定性、调节精度直接决定测量可靠性。德国Hoerger-Gaessler（HG）凭借近六十载精密制造经验，推出的800N吸附力、220mm工作半径磁性表座，融合N52级永磁与液压/机械夹紧工艺，是兼顾通用与高精度需求的标杆产品。本文从品牌、核心技术、应用场景等维度，解析其技术优势。

一、hoerger-gaessler核心技术：800N级产品的性能突破

HG 800N磁性表座以220mm工作半径适配中近距精密测量，从吸附系统、调节机构、结构防护三大维度升级，兼顾稳定性与操作便捷性。

（1）强磁吸附系统：振动环境下的稳定保障

产品采用N52级钕铁硼永磁体，800N垂直吸附力（约81.6kg）可稳固吸附于钢铁表面，即便在≤5G高频振动环境（如重型机床、超声波设备）中，仍能保持稳定，规避振动带来的测量偏差。侧边杠杆式磁力开关可快速启停磁力，操作便捷高效，避免误触偏移。优化磁路设计搭配高纯度磁极，确保磁力均匀分布，提升吸附贴合度。

（2）精密微调与夹紧机制：220mm半径内的精准控制

220mm工作半径覆盖中小型工件测量，搭配0.01mm高精度微调旋钮，可精准调节千分表、百分表位置，捕捉微小尺寸偏差。部分型号支持旋转微调与V型槽设计，适配轴类零件，精准检测圆跳动、同轴度。关节夹紧提供液压、机械两种方案：液压式通过星形手柄触发油压系统，刚性夹紧且运行平稳，密封工艺保障超长使用寿命；机械式采用渐进式机构，快速对齐定位，结构坚固耐用。

（3）材质与防护：复杂工况的适应性升级

主体采用6061-T6阳极氧化铝合金，兼顾轻量与高强度，防护等级达IP54，防尘防溅水，可适应车间油污、铁屑等复杂工况，关键部件不锈钢材质提升耐腐蚀性。支持6mm/8mm/10mm表杆及燕尾槽表具安装，兼容主流测量工具，220mm半径可覆盖多测量点位，减少表座移动频次，提升效率。

二、hoerger-gaessler产品定位与系列协同：适配多元场景需求

该型号为HG中端主力款，与280mm、350mm半径型号形成系列，适配不同尺寸工件。相较HG-H重型系列吸附力更强，对比HG-M基础系列精度与抗震性更优，是机械加工场景的高性价比之选。它可与HG液压三脚架、攻丝装置协同，形成完整解决方案。如模具制造中，可固定百分表检测合模间隙，搭配三脚架实现多点同步测量，提升效率。

三、hoerger-gaessler典型应用场景：全行业的精密测量支撑

（1）机床加工与质量检测

在CNC机床、三坐标测量机上，可稳固固定测量工具，检测工件平面度、尺寸精度。220mm半径适配中小型轴类、盘类零件，V型槽精准检测径向跳动，800N吸附力可抵抗切削振动，保障数据准确。

（2）工业维修与装配

适用于机械维修定位、划线及联轴器对中，快速磁力开关便于频繁移动，0.01mm微调精度保障装配校准，降低设备运行故障。如船舶曲轴维修中，可精准测量跳动量提供数据支持。

（3）科研与精密仪器领域

可为实验室光学校准、材料测试提供稳定支撑，低磁干扰与高精度调节能力适配应变片、干涉仪等设备，确保仪器稳固，保障科研数据可靠。

德国hoerger-gaessler磁性表座800N吸附力工作半径220mm
