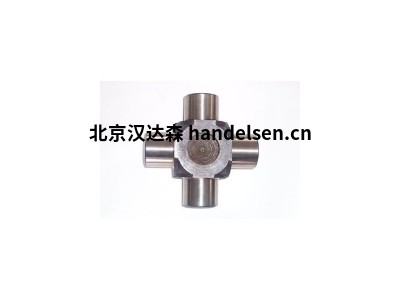

GKN/GWB 393.75系列联轴器产品介绍
GKN/GWB 393.75系列联轴器产品介绍
GKN/GWB 393.75系列联轴器产品介绍
应用领域
轧机主传动装置
重型机械制造厂
主要特点
三种工作角度版本，可实现大扭矩大轴承寿命。
带齿形轴承盖的分体式轴承孔
标准齿形锯齿状法兰
工作角度大为15°
每个驱动轴尺寸都有特定的孔型（请参见表）。其他孔样式可根据要求提供。
一般细节
扭矩范围TCS 从1880至15000kNm
法兰直径 从600mm至1200mm
产品型号：
GKN/GWB 687
GKN/GWB 587
GKN/GWB 390
GKN/GWB 392
GKN/GWB 393
GKN/GWB 492
GKN/GWB 498
GKN/GWB 587.50
GKN/GWB 587.55
GKN/GWB 587.60
GKN/GWB 390.60
GKN/GWB 390.65
GKN/GWB 390.70
GKN/GWB 390.75
GKN/GWB 390.80
GKN/GWB 392.50
GKN/GWB 392.55
GKN/GWB 392.60
GKN/GWB 392.65
GKN/GWB 392.70
GKN/GWB 393.75
GKN/GWB 393.80
GKN/GWB 393.85
GKN/GWB 393.90
GKN/GWB 492.75
GKN/GWB 492.80
GKN/GWB 492.85
GKN/GWB 492.90
GKN/GWB 8.00
GKN/GWB 498.05
GKN/GWB 498.10
GKN/GWB 498.15
GKN/GWB 498.20
GKN/GWB 498.25
GKN/GWB 498.35
GKN/GWB 98.40
GKN/GWB 498.45
GKN/GWB 498.50
GKN/GWB 498.55
GKN/GWB 498.60
锁紧组件RfN 7012
RINGFEDER ®锁紧组件设有带自释放锥形双锥形止推环。它们桥接相对较大的装配间隙，易于安装，调节或拆卸，但不自动定心。通常需要预先定心的毂部分。
特点
简洁的设计，特别适合空间有限的应用。锁定组件RfN 7012可以补偿较小的公差偏差并可以补偿较小的安装误差。
较大的传递力和力矩 –多个锁定组件RfN 7012可以一个接一个放置。增加了可传递的扭矩和轴向力-请在这方面咨询我们的技术专家。
弯矩和径向载荷 –可以传递组合载荷。（请联系我们的技术部门寻求帮助）。
易于安装 – RfN 7012锁定组件可以弥合较大的间隙，而不会损失传输值。
污染风险低 –在拧紧过程中，将设备和连接器的功能表面压在一起，从而产生不允许污染进入的表面压力。
无磨损 -锁紧组件RfN 7012无需在轴和轮毂上移动部件即可工作，从而避免了磨料磨损和间隙。因此，RfN 7012可以反复夹紧和释放。
应用范例
链轮
杠杆
滑轮
滑动齿轮机构
皮带鼓
行走轮
电缆槽轮
锁紧组件的安装
锁紧组件已涂上少许油脂，即可使用。T，F ax，p W和p N的值适用于交货状态下的锁定组件。
表面处理
对于轴和轮毂孔R a = 3,2μm
公差范围
我们建议以下安装公差
轴：k9-h9; 花鼓：N9-H9
Max。容许轴：k11-h11; 花鼓：N11-H11
为避免壁厚较厚的止推环过度变形，锁定组件应尽可能对称地位于轴和轮毂孔之间。如果轴小于标称d，则孔应同样超过标称D，反之亦然。同心度质量由轴和毂之间的直接定心确定。
几个锁紧组件RfN 7012的布置
如果要安装多个锁定组件，则当锁定组件位于4·L的距离内时，可以添加表格的传输值。
螺丝拧紧扭矩的变化
锁定组件配有12.9级螺钉。可以减小螺钉的拧紧扭矩。通过将T A值乘以0.5 得到低的允许螺钉拧紧扭矩。T，T A，F ax，p W和p N之间存在近似线性关系。
辅助螺纹
为了便于拆卸，前止推环有辅助螺纹。
RINGFEDER RFN7012系列涨紧套型号大全：
RFN7012汉19达森47
RFN7012汉20达森47
RFN7012汉22达森47
RFN7012汉24达森50
RFN7012汉25达森50
RFN7012汉28达森55
RFN7012汉30达森55
RFN7012汉32达森60
RFN7012汉35达森60
RFN7012汉38达森65
RFN7012汉40达森65
RFN7012汉42达森75
RFN7012汉45达森75
RFN7012汉48达森80
RFN7012汉50达森80
RFN7012汉55达森85
RFN7012汉60达森90
RFN7012汉65达森95
RFN7012汉70达森110
RFN8006 25x30
25x30 RFN8006
RFN8006 28x32
28x32 RFN8006
RFN8006 30x35
30x35 RFN8006
RFN8006 32x36
32x36 RFN8006
RFN8006 35x40
35x40 RFN8006
RFN8006 36x42
36x42 RFN8006
RFN8006 38x44
38x44 RFN8006
RFN8006 40x45
40x45 RFN8006
RFN8006 42x48
42x48 RFN8006
RFN8006 45x52
45x52 RFN8006
RFN8006 48x55
48x55 RFN8006
RFN8006 50x57
50x57 RFN8006
RFN8006 55x62
55x62 RFN8006
RFN8006 56x64
56x64 RFN8006
RFN8006 60x68
60x68 RFN8006
RFN8006 63x71
63x71 RFN8006
RFN8006 65x73
65x73 RFN8006
RFN8006 70x79
70x79 RFN8006
RFN8006 71x80
71x80 RFN8006
RFN8006 75x84
75x84 RFN8006
RFN8006 80x91
80x91 RFN8006
RFN8006 85x96
85x96 RFN8006
RFN8006 90x101
90x101 RFN8006
RFN8006 95x106
95x106 RFN8006
RFN8006 100x114
100x114 RFN8006
RFN8006 110x124
110x124 RFN8006
RFN8006 120x134
120x134 RFN8006
RFN8006 130x148
130x148 RFN8006
RFN8006 140x158
140x158 RFN8006
RFN8006 150x168
150x168 RFN8006
RFN8006 160x178
160x178 RFN8006
RFN8006 170x191
170x191 RFN8006
RFN8006 180x201
180x201 RFN8006
RFN8006 190x211
190x211 RFN8006
RFN8006 200x224
200x224 RFN8006
RFN8006 210x234
210x234 RFN8006
RFN8006 220x244
220x244 RFN8006
RFN8006 230x257
230x257 RFN8006
RFN8006 240x267
240x267 RFN8006
RFN8006 250x280
250x280 RFN8006
RFN8006 260x290
260x290 RFN8006
RFN8006 270x300
270x300 RFN8006
RFN8006 280x313
280x313 RFN8006
RFN8006 290x323
290x323 RFN8006
RFN8006 300x333
300x333 RFN8006
RFN8006 320x360
320x360 RFN8006
RFN8006 340x380
340x380 RFN8006
RFN8006 360x400
