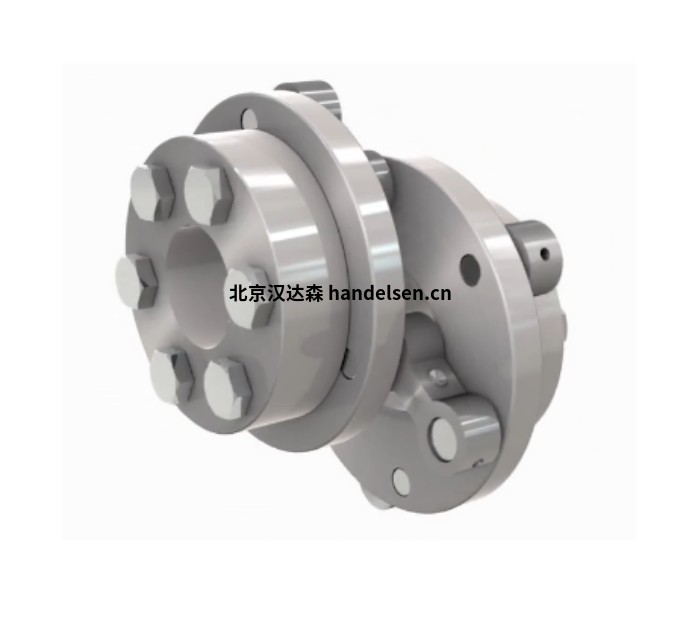

德国Schmidt-Kupplung联轴器P480高精度大扭矩
德国Schmidt-Kupplung联轴器P480高精度大扭矩
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
P480 作为一款高精度、高可靠性的全金属联轴器，功能核心是 “在复杂工况下，以高刚性、高同步性实现精准扭矩传输，并通过无损伤偏移补偿保护设备”，最终适配印刷、包装、金属加工、造纸等对传动精度和设备可靠性要求严苛的行业场景
高抗扭刚度：组件采用优质的高抗拉强度钢材和精炼回火钢材制造，作为全金属联轴器，可提供超高的抗扭刚度，能承受各种负载，设计用于高扭矩传输。
可变轴偏移：在运行过程中，可适应加工工艺中出现的可变功能性轴偏移，同时保持持续同步
角度同步：产品结构紧凑，可在具有极限径向偏移的传动轴上实现精密的扭矩传输。在必需的容许旋转范围内，轴偏移可在静止和带负载运行时任意变化，无论轴偏移高度如何，均可确保恒定的角同步传输，从一个驱动器到另一个驱动器，能确保恒定的同步运行，不会出现形变。
模块化：联轴器的模块化设计，无需恢复力即可运行，由三个板和两个连杆水平组成。产品组合提供各种尺寸合适的联轴器链节长度，以便根据最多样化的要求优化调整偏移量。必要的扭矩要求也可以精确调整，并由每种联轴器尺寸的联轴器螺栓/连杆数量决定。
无回复力补偿轴偏移
设备运行中，轴系常因安装误差、负载变化、温度变形等产生径向、角向或轴向偏移（以径向偏移为主）。P480 在补偿这些偏移时，不会产生反向的 “回复力”—— 传统联轴器补偿偏移时可能对轴承、轴系施加额外径向 / 轴向力，长期易导致轴承磨损、轴变形；而 P480 的结构设计可完全消除这种附加力，保护设备核心部件（如电机轴承、传动辊轴），延长整机使用寿命。
低阻运行与振动吸收
P480 在联接环内集成了精密滚针轴承，一方面大幅降低了联轴器自身的旋转阻力（即使在低速工况下也能保持顺滑运行），减少动力损耗；另一方面，其动态平衡设计可有效吸收径向振动—— 例如在金属加工设备的冲压、裁切环节，或造纸机筛辊运行时产生的高频振动，能通过联轴器传递路径被缓冲，避免振动传导至电机或其他精密部件，提升设备运行稳定性和加工精度
主要参数
型号：P480。
扭矩：480nm
D1MAX直径 - 左：50.0毫米
D2MAX直径 - 右：50.0毫米
MAX扭矩容量：945纳米
速 度：2300 1/分钟
线性范围：100毫米
径向偏移：14-53.0毫米
产品应用
包装机
施密特联轴器用于各种包装机械和工艺。例如，它用于装盒模块、折叠盒和折叠单元的驱动。
成型技术
各种辊式进给是施密特-库普隆联轴器的理想应用领域。它用于无数精确和同步的工作流程，例如输送金属板、将产品切割成一定长度并冲出以及压花辊。
造纸机
Schmidt-Kupplung 联轴器几乎可以在整纸机的所有工位中找到。除其他外，它支持网辊、胸辊、切纸机（如纵向和横切刀）、三刀修剪机和旋转切割机系统的驱动造纸或加工。
印刷机
Schmidt-Kupplung 联轴器用于印刷过程的各个工位。由于采用了必不可少的小型联轴器系统，相应传动系统的设计也可以非常紧凑。例如，在印刷、墨辊和管道辊的传动系统中，精密联轴器可以高效运行。
其他应用领域包括：应用和层压系统、汽车行业、机床、真空系统等。
