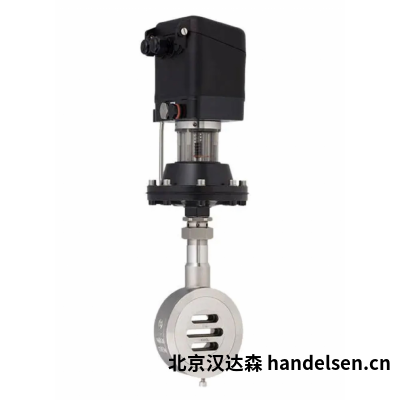

德国 Schubert 滑动调节阀 8021/125VGG003M--ZC-S--0 对夹式结构

‍在热力换热、化工生产、轻工烘干等工业系统中，蒸汽压力调节直接关系工艺温度稳定、产品品质与生产安全。传统套筒调节阀、单座调节阀在大口径蒸汽工况下，普遍存在高压差振动啸叫、响应滞后、小开度调节不稳定、设备重量大、安装空间要求高等问题。德国Schubert & Salzer 8021系列滑动闸调节阀，依靠滑窗式双圆盘节流原理，结合GS3紧凑对夹结构，在大口径蒸汽压力调节场景得到广泛应用。本文针对型号8021/125VGG003M--ZC‑S--0，介绍其结构配置、技术特性以及在蒸汽压力调节中的工程应用价值。

一、阀门型号与配置解析

本次应用的Schubert & Salzer调节阀完整型号为8021/125VGG003M--ZC‑S--0，属于成熟的GS3系列气动滑动闸调节阀，整体配置适配工业蒸汽压力精准调节工况。其中8021为产品核心系列代号，代表滑动闸调节结构；125对应公称通径DN125，适配中大流量蒸汽管路；VGG为标准阀门本体配置，采用经典GS3对夹式连接结构。003为专属节流滑盘配对规格，经过工况优化，适配饱和、过热蒸汽介质的节流调节需求；M代表气动薄膜执行机构，具备充足驱动行程与驱动力，保障阀门稳定动作。ZC配置为集成式8049数字智能定位器，支持标准4-20mA控制信号，可无缝接入厂区DCS系统，实现蒸汽压力PID闭环精准调节。S为核心安全配置，定义故障安全模式为失气弹簧关闭，现场气源中断时可自动切断蒸汽通路，筑牢工艺安全防线，后缀0代表无额外特殊附加配置，为标准工业配置版本。

二、核心工作原理

8021滑动调节阀区别于传统调节阀阀芯阀座的单点节流结构，采用动静双滑盘相对滑移节流原理。阀门内部固定滑盘与运动滑盘表面均匀开设多组精密节流窗口，气动执行机构驱动运动滑盘做短行程直线往复运动，通过改变两组滑盘节流窗口的重叠流通面积，精准控制蒸汽介质流通流量，最终实现管路蒸汽压力的稳定闭环调节。

这种多窗口分流节流结构，可将高压差状态下的蒸汽介质分割为多股均匀流道，有效分散流体冲击力，从根源抑制节流过程中的湍流、振动与高频啸叫问题。同时阀门整体运行行程极短，执行机构运行负载小、动作灵敏，相较于同规格传统调节阀，响应速度大幅提升，且运行耗气量更低，长期运行节能效果显著。

三、蒸汽压力调节工况下的技术优势

3.1 紧凑对夹结构，适配各类安装场景

常规DN125大口径蒸汽调节阀多为法兰式结构，整机体积大、重量笨重，对管道支架承载力、现场安装空间要求较高。而该款阀门搭载GS3薄片式对夹结构，阀体厚度大幅缩减，整机重量显著降低，结构更加紧凑。安装时可直接夹持在管路两片标准法兰之间，无需改造管道结构与法兰规格，适配性极强，尤其适合热力站、工艺车间等管道排布密集、安装空间受限的工况，无论是新建项目还是老旧设备改造项目均可适用。

3.2 抗高压差、运行稳定，杜绝振动啸叫

工业蒸汽调压工况普遍存在管路前后压差大、负荷波动频繁的特点，传统调节阀在该工况下极易出现阀芯振荡、管道共振、高频啸叫等问题，不仅影响调节精度，还会加速设备老化。8021滑动调节阀的多窗口分流节流结构，可将高压差节流产生的湍流区域转移至阀门下游管路，避免阀门本体承受高强度流体冲击。在全程开度范围内，无论是小负荷小开度精准调压，还是满负荷大开度流通，阀门均可平稳运行，无抖动、无啸叫，大幅提升蒸汽压力PID闭环调节的稳定性，保障后端工艺工况恒定。

3.3 响应速度快，调节控制精度优异

阀门搭配原装ZC数字智能定位器，信号接收灵敏、控制精度高，可实时接收DCS系统4-20mA调节信号，配合阀门超短行程的结构优势，大幅降低阀门动作滞后性，可快速跟随系统压力设定值变化实时调节。同时阀门可调比覆盖范围广，5%-100%全负荷区间均可实现有效精准调节，能够完美适配工业生产中蒸汽负荷波动、设备间歇启停等复杂工况，有效稳定后端设备蒸汽压力，保障工艺温度与生产品质均匀稳定。

四、典型蒸汽压力调节应用场景

4.1 厂区热力站、集中换热系统

可应用于大型厂区集中供热、商用换热站一次侧大口径蒸汽母管的压力调节，稳定换热器进气蒸汽压力，保障热水循环、供暖换热系统的输出工况恒定。设备轻薄紧凑的结构特点，可适配热力站管道密集、设备布局紧凑的现场环境，适配24小时连续稳定运行工况。

4.2 化工工艺加热系统

广泛应用于化工反应釜、蒸发器、精馏塔等设备的加热蒸汽压力闭环调节，通过精准控制蒸汽压力，稳定工艺反应温度，规避温度波动导致的产品质量偏差。同时失气自动关闭的安全特性，可在气源故障时及时切断热源，防止物料过热、工艺失控，适配间歇式、负荷波动大的化工生产工况。

4.3 轻工行业烘干生产线

在造纸、纺织、建材等行业的烘干工段中，用于大口径蒸汽供给管路的压力调节，稳定烘干工序热源温度，保障物料烘干均匀、成品品质统一。阀门高压差低振动的运行特性，可有效减少管道设备疲劳损耗，降低车间运行噪音，适配流水线连续化大规模生产。

4.4 工业余热回收系统

可用于余热锅炉副产蒸汽的压力稳压调节，针对余热蒸汽产量波动大、工况不稳定的特点，依托宽可调比、高响应的调节优势，适配低负荷、满负荷等不同运行状态，保障余热蒸汽系统压力稳定，提升余热回收利用率。

五、结语

德国Schubert & Salzer 8021/125VGG003M--ZC‑S--0对夹式滑动调节阀，凭借独特的滑窗节流原理、紧凑轻量化的对夹结构、高精准的调节性能以及可靠的故障安全设计，从根源解决了传统蒸汽调节阀振动啸叫、响应滞后、安装受限、工况适配性差等行业痛点。该设备可广泛适配热力、化工、轻工等多行业的大口径蒸汽压力调节工况，兼具运行稳定性、工艺安全性与运维经济性，是传统套筒调节阀、单座调节阀的优质升级替代产品，可有效提升工业蒸汽系统的自动化调节水平与稳定运行品质。
