德国 KNIEL CPM 0801 三路输出工业电源模块 8HP/3U 5V/12V 50W 半导体设备专用
关于 KNIEL
KNIEL System-Electronic GmbH 成立于 1975 年，总部位于德国卡尔斯鲁厄（Karlsruhe），是德国知名的高端工业电源制造商。公司专注于为工业和科研应用提供电源解决方案，产品系列涵盖线性电源、开关电源、模块化电源和定制化电源。KNIEL 坚持传统 "德国工程" 研发理念，采用高度垂直整合的生产模式，产品 100% 在内部研发、生产和测试，确保高品质和高可靠性。早期专注于 19 英寸技术的全可插拔电源，是半导体设备、测试测量、工业自动化等领域的核心电源供应商。
产品概述
KNIEL CPM 0801 是一款三路输出插卡式工业电源模块，采用 8HP/3U 标准安装规格，适配 19 英寸机架系统。输入电压支持 115V/230V AC（跳线切换），输出提供三路独立稳压：O1 为 5V DC/10A（功率提升模式 12A），采用初级开关稳压；O2 为 12V DC/1A，O3 为 12V DC/1.5A，均采用线性稳压。总标称功率 50W，功率提升模式可达 60W，效率≥72%。产品配备 H15 连接器，支持远程 ON/OFF 控制和 O1 远端采样（负载线补偿），具备过压保护、持续短路保护和过载保护。工作温度范围 - 25°C 至 + 70°C 无降额，重量 0.7kg。德国原装进口，广泛应用于半导体设备、测试测量仪器、工业自动化系统等对电源可靠性要求严苛的领域。

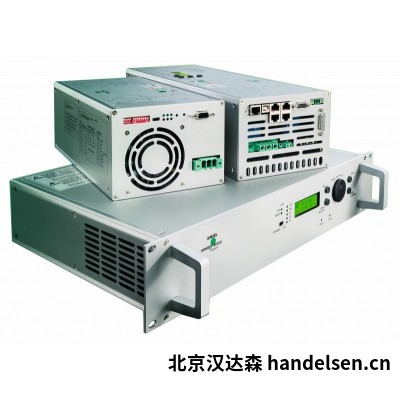

▍产品实拍图
▍技术参数
表格
| 参数名称 | 参数值 |
|---|---|
| 品牌 | KNIEL System-Electronic GmbH（德国） |
| 型号 | CPM 0801 |
| 产品编号 | 332-001-02 |
| 产品类型 | 三路输出插卡式工业电源模块 |
| 安装规格 | 8HP / 3U（19 英寸 Eurocard 插卡式） |
| 输入电压 | 115V AC / 230V AC（跳线切换） |
| 输入电压范围 | +15% /-20%（115V 档约 92-132V，230V 档约 184-265V） |
| 输入频率 | 50-60Hz ±10%（可按需支持 440Hz） |
| **输入电流 | 1.6A（115V 档）/ 0.8A（230V 档） |
| 启动浪涌电流 | 冷机≤35A，*坏情况≤75A |
| 输出 O1 | 5V DC / 10A（功率提升 12A），初级开关稳压 |
| 输出 O2 | 12V DC / 1A，线性稳压 |
| 输出 O3 | 12V DC / 1.5A，线性稳压 |
| 总功率 | 标称 50W / 功率提升 60W |
| 效率 | ≥72% |
| O1 电压调整范围 | +0.5V |
| O2/O3 电压调整范围 | +1V |
| 负载调整率（0-100%） | O1≤10mV，O2/O3≤50mV |
| 纹波（100Hz） | ≤10mVpp |
| 工作频率纹波（70kHz） | ≤10mVpp |
| 开关尖峰 | O1≤50mVpp，O2/O3≤80mVpp |
| 动态电压偏差 | O1≤200mV，O2/O3≤100mV |
| 稳压响应时间 | O1≤300μs，O2/O3≤50μs |
| 启动延迟 | ≤100ms |
| 断电保持时间 | ≥100ms（标称负载） |
| O1 过压保护 | 工厂设定 6.5V（公差 + 0.5V），跳闸后残压 0V |
| O1 远端采样 | 支持，每根负载线**补偿 0.25V |
| 过载保护 | 持续短路 - proof |
| 外部 ON/OFF | 支持（H15 引脚 24） |
| 连接器 | H15 连接器 |
| 工作温度 | -25°C ~ +70°C（无降额，侧壁 5mm 处测量） |
| **壳温 / 散热器温度 | +85°C |
| 存储温度 | -40°C ~ +85°C |
| 内部保险丝 | T 2A（初级） |
| 重量 | 约 0.7kg |
| 前面板 | 正面阳极氧化，背面钝化处理 |
| 产地 | 德国 |
▍产品特点
1. 德国原装进口，50 年工业电源专业制造KNIEL 成立于 1975 年，拥有超过 50 年工业电源研发制造经验，总部位于德国卡尔斯鲁厄，产品 100% 在内部研发、生产和测试，坚持德国工程品质。CPM 0801 经过严格的质量检测和老化测试，性能稳定可靠，是半导体设备、测试仪器等高端领域的信赖之选。
2. 三路独立输出，开关 + 线性混合稳压提供三路独立稳压输出：5V/10A 大电流路采用初级开关稳压，兼顾效率和动态响应；两路 12V（1A/1.5A）采用线性稳压，纹波极低，噪声小。混合稳压架构既保证了整体效率，又为敏感模拟电路提供了纯净电源，适配 diverse 工业和科研设备的多电压需求。
3. 8HP/3U 插卡式，19 英寸机架标准安装采用 8HP/3U 标准 Eurocard 插卡式安装规格，完美适配 19 英寸机架系统，前面板正面阳极氧化、背面钝化处理，美观耐用。H15 连接器实现快速插拔和可靠连接，支持热插拔维护，便于系统集成和现场更换，大幅降低停机时间。
4. 完善保护功能，严苛环境稳定运行具备过压保护（O1 工厂设定 6.5V）、持续短路保护、过载保护等多重保护机制，-25°C 至 + 70°C 宽温范围无降额运行，**壳温可达 85°C，断电保持时间≥100ms，确保在电网波动和恶劣工业环境下稳定可靠运行，保护下游设备安全。
5. 功率提升 + 远端采样，灵活适配 diverse 负载支持功率提升模式，总功率从 50W 提升至 60W，O1 电流从 10A 提升至 12A，应对短时大电流负载；O1 支持远端采样（Sense Lead）功能，**每根负载线补偿 0.25V，消除长线压降影响，确保负载端电压精准稳定；支持外部 ON/OFF 控制，便于系统级电源管理。
▍应用领域
半导体设备：晶圆制造设备、刻蚀机、薄膜沉积设备、检测量测设备电源
测试测量：示波器、信号发生器、频谱分析仪、自动化测试系统（ATE）
工业自动化：PLC 控制系统、工业计算机、运动控制器、传感器供电
通信设备：基站设备、传输设备、数据通信机柜插卡式电源
医疗设备：医疗影像设备、实验室分析仪器、诊断设备电源
科研仪器：物理实验设备、光学仪器、真空设备控制电源
轨道交通：车载电子设备、信号系统、测试设备电源（支持 440Hz）
一般工业：各类需多路稳压、高可靠性、插卡式安装的 19 英寸机架系统
