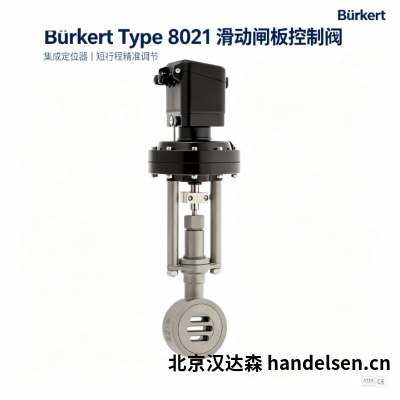

德国 Schubert Type 8021 滑动闸板控制阀
德国 Schubert Type 8021滑动闸板控制阀
Schubert & Salzer Type 8021 / GS3 是一款带集成定位器的气动滑动闸板控制阀，由德国 Schubert & Salzer Control Systems GmbH 原厂研发制造。Schubert & Salzer 在滑动闸板阀技术领域拥有超过40年的研发积累，其滑动闸板阀产品在化工、过程工程及工业设备领域享有较高的市场认知度。
Type 8021 / GS3 采用对夹式设计（Wafer type），通径覆盖 DN15 至 DN250（1/2“ 至 10“）。公称压力支持 PN40、PN100 以及 ANSI #150、#300、#600 等级别。适用介质温度范围 -60°C 至 +350°C。阀体材质提供不锈钢1.4408、碳钢1.0619及哈氏合金C-276等多种选择。集成定位器可选8049型数字定位器（支持IO-link、防爆）或8047型电动气动定位器，安装符合NAMUR标准。该阀符合TA-Luft 2021低泄漏要求。
核心参数表
德国 Schubert Type 8021滑动闸板控制阀 功能特点
1. 滑动闸板结构，流量控制精准
Type 8021 采用 Schubert & Salzer 独有的滑动闸板（Sliding Gate）技术。与传统的球形阀或蝶阀不同，滑动闸板通过阀板在阀座上的横向滑动实现流道开度的调节。这种结构设计使流体在通过阀门时流道平滑、转向少，有效减少了湍流和能量损失。配合高精度定位器，可实现较为精准的流量控制。
2. 短行程与低驱动力设计，大幅降低能耗
8021系列通过优化的V型导轨轨迹设计，显著降低了阀门动作所需的驱动力。传统高压阀门实现同等控制需要约100 N·m的驱动力，而8021仅需约10 N·m即可完成相同动作。这一设计源自其导轨表面的特殊处理，使摩擦系数降低至0.08（传统阀门约为0.8）。在实际应用中，这一特性有效降低了执行器的能耗。
3. 高压差工况适应性强，覆盖多压力等级
GS3系列专为高压差工况设计，公称压力覆盖PN40、PN100及ANSI #150、#300、#600等多个等级。通径范围从DN15至DN250，可适配从中小口径到较大口径的管道系统。阀体提供不锈钢、碳钢及哈氏合金C-276等多种材质选择，适配不同腐蚀性介质。这一配置灵活性使其能够满足化工、能源、食品等多个行业的工况需求。
4. 集成数字定位器，支持多种通讯协议与防爆配置
Type 8021 可集成8049型数字定位器或8047型电动气动定位器。8049型数字定位器支持2线/4线连接、IO-link通讯及防爆版本。定位器安装符合NAMUR标准，便于维护和更换。数字定位器提供较高的控制精度和可调比（模拟定位器30:1，数字定位器40:1线性/80:1等百分比）。
5. 低噪音运行与低泄漏设计
8021系列滑动闸板阀具有运行噪音较低的特点。阀体轴封符合ISO 15848-1低泄漏标准（ISO FE-BH-CC3-SSA0），同时符合TA-Luft 2021低泄漏要求。阀板与阀座配对泄漏率低于0.0001 Kvs（IEC 60534-4 IV-S1级）。低噪音和低泄漏特性使其在对环保和职业健康有要求的工业环境中具有较好的适用性。
6. 快速响应与宽温域适应性
8021系列响应时间较短，适合需要快速调节的过程控制场景。适用介质温度范围覆盖-60°C至+350°C，环境温度范围-30°C至+100°C。宽温域适应性使其能够覆盖从低温介质到高温蒸汽的多种工业介质控制需求。
7. ATEX防爆认证，适配危险区域
Type 8021 / GS3 提供ATEX防爆认证版本（II 2G Ex h IIC T6…T1 X），适用于存在爆炸性气体环境的工业区域。防爆配置使其在化工、石油、天然气等行业的危险区域应用中具有合规性保障。
适用场景
Type 8021 / GS3 滑动闸板控制阀广泛应用于化工、过程工程及工业设备等领域，主要涵盖以下场景：
化工过程控制：用于化工生产装置中腐蚀性或中性液体、气体的精确流量调节
蒸汽系统调节：用于工业蒸汽管道的压力与流量控制
高压差工况：GS3系列强化设计适配高压差、高压力等级的严苛工况
建材与玻璃制造：用于高压釜中蒸汽和冷凝水的精确控制
工业设备配套：作为过程控制系统中的核心执行元件
安装与维护要点
安装注意事项：
维护建议：
建议使用 Schubert & Salzer 原厂备件进行维护
定期检查阀板与阀座的密封面状态，清理颗粒残留物
定期检查定位器工作状态和校准参数
长期不使用时，建议定期进行动作测试
