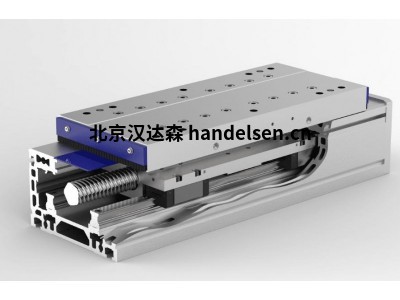

德国 HSB 紧凑型模块 delta90 轻量化设计 电子元件组装线
HSB 于 1993 年 8 月成立，专注于自动化和驱动技术领域，致力于研发、生产和销售高品质的直线运动系统、线性模组、驱动单元等产品，在工业自动化领域树立了良好的品牌形象。
| 冯海艳 QQ：3671842899 手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn |
 |
 |
紧凑型模块 HSB-delta 是需要刚性和精确引导的应用的完美装置。®
我们自己开发的宽扁平铝型材是每个 HSB-delta 紧凑型模块的基础。其中安装有两个平行排列的滚珠导轨（HSB-delta 110 至 240）或一个底座特别宽的 HSB 滚柱导轨。型材在所有配合面上都经过精确加工，可与直线导轨一起使用。®®
HSB-delta 紧凑型模块目前有 5 种尺寸可供选择 - 从 HSB-delta 90 到 HSB-delta 240。为了满足实践中所需的选项范围，这里也提供了各种导向变体和驱动变体。
驱动变体
1.齿形带传动
应用领域：适用于涉及长行程的中低进给力。我们使用齿形带作为驱动部件，以实现中低精度。ZRS/ZSS 版本使用循环齿形带。
ZRS/ZSS 版本在型材端带有循环齿形带和驱动器，用于型材位置固定且托架移动的所有标准应用，包括长行程。
HSB-delta® ZRS/ZSS
2.螺杆传动

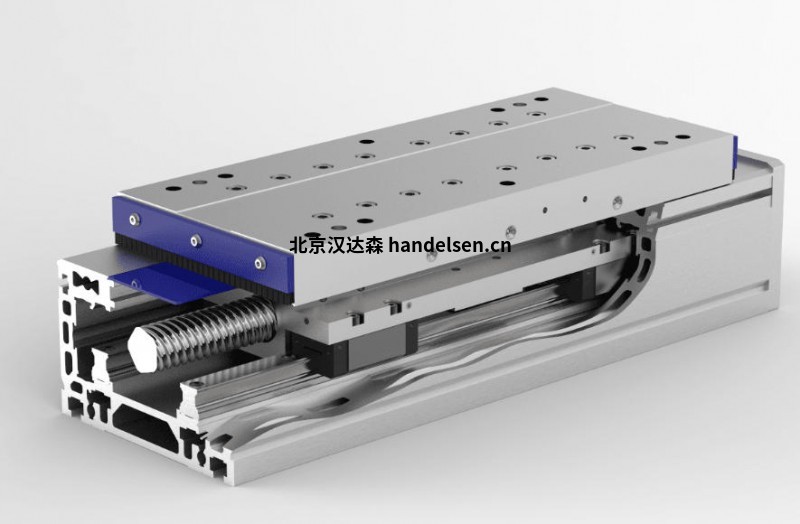

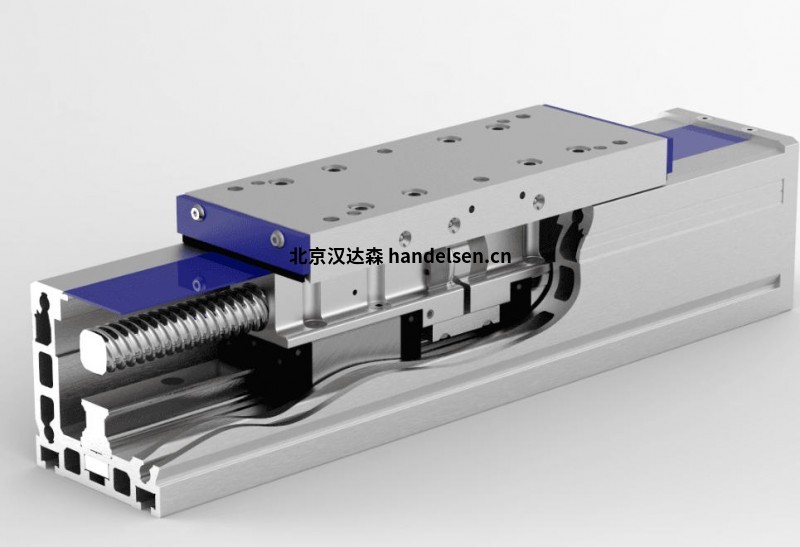

我们的紧凑型螺杆驱动模块用于需要大力和高精度的应用。为此，我们主要使用我们的 HSB-kgt 滚珠丝杠。®
HSB-delta® SRS/SSS
导向变体
1. HSB滚子导轨
我们的滚子导轨适用于轻到中等负载。它具有低摩擦力，允许高达 8 m/s 的高速。其精度处于中等范围。
对于我们的 HSB-delta 90，我们决定不使用微型直线导轨，而选择我们的 HSB 滚柱导轨，因为微型导轨非常精密。®
对于大多数应用，我们的滚子导轨可以归类为“免维护”。
2.型材导轨
我们带有直线导轨的紧凑型模块适用于中重负载。它们摩擦力低，但非常坚硬。它们允许高达 5 m/s 的高速。它们的精度在于精度范围。
HSB-delta 90-ZRS®
紧凑型模块尺寸 90，带循环齿形带传动和 HSB 滚子导轨：
最大速度： v = 5 米/秒
最大加速度： a = 30 米/平方米
最大导向载荷： FZ= 1000 牛
最大进给力： FX= 800 牛
铝型材 90 x 40 毫米，带 6 个不锈钢导带槽
12 x HSB LR 19/20 滚轮，额定动态载荷 C丁= 1830 N，额定静载荷 C统计= 790 牛
齿形带 32AT5-E，20 齿同步带轮 = 100 mm/转
可带或不带盖带
2 个标准托架长度 160 毫米或 240 毫米，可提供特殊长度
产品型号
HSB-delta 90
HSB-delta 110
HSB-delta 145
HSB-delta 200
HSB-delta 240
