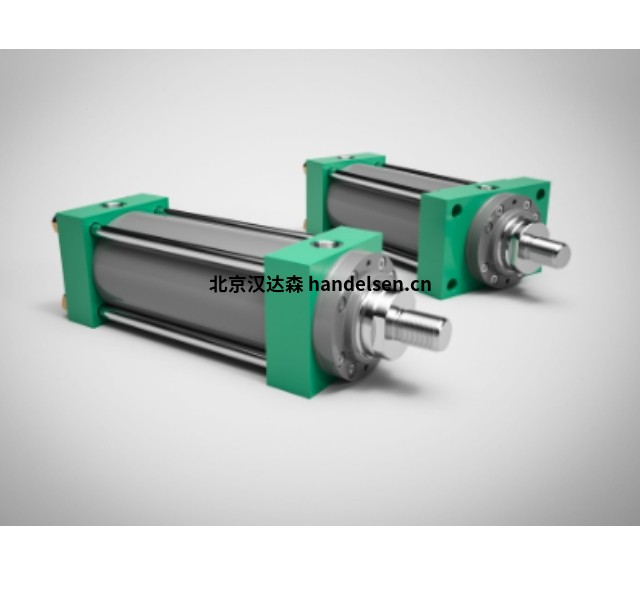

Storz Hydrauliksys差速器气缸ZB1 1611(IS0 6020/1)内置位移编码器标准液压缸
一、概述
ZBI 1611 – 标准液压缸 （ISO 6020/1） – 公称压力 160 bar （16 MPa）感应式询价
STORZ ZBI 1611 液压缸是作为 ZBD 1611 液压缸系列的补充而开发的。液压缸具有集成的接近开关，可提供终端位置通知。
用于活塞端位置、冲程数或冲程顺序的电气监控，无需任何复杂的外部限位开关安装设计
设计公称压力为 160 bar
提供 8 种安装类型和 6 种密封变体，适用于广泛的应用
安装尺寸符合 ISO 6020/1 和 VW 39D920
紧凑型非接触式接近开关，耐压高达 500 bar
使用插头连接进行电气连接
二、技术数据
公称压力： 160 巴 （16 MPa）
静态试验压力： 240 巴 （24 MPa）
活塞直径： 40-125 毫米
面积比j： 1、4 和 2
温度范围： -20...+80 °C
粘度范围： 10…600 mm²/秒
提升速度： 0 – 1 m/s，具体取决于密封型号
工作介质： 符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现
三、电气数据
工作电压 U： 10-30 伏
开关间隔 Sr： 1.2 +/-0.2 毫米
开关迟滞： 开关间隔的<20%
空载电流： <=10毫安
载流能力IA： <=200 mA（80 °C 时）
再现性 R： <=5 %
开关频率： 1 千赫
工作温度： -20...+80 °C
输出功能： 制作接触元素
剩余电流红外： <=80 μA（负载电路内）开关被阻塞时
四、机械数据
表壳材质： 材料编号：4104
附件类型： 插入式连接
电缆类型： 3 米长电缆，3×0.34 毫米
防护等级： DIN 40050 IP68
五、产品明细
ZBD 1001
标准液压缸-公称压力 100 bar (10 MPa)(DIN 24336)
ZBD 1611
标准液压缸(IS0 6020/1)-公称压力 160 bar (16 MPa)
ZBI 1611
标准液压缸(1IS0 6020/1)-公称压力 160 bar，内置位移编码器
ZW/ZWAS 1611
标准液压缸(IS0 6020/1)-公称压力 160 bar，内置位移编码器
ZBD 1605
标准液压缸(DIN 24554)-公称压力 160 bar (16 MPa)-拉杆类型
ZB 2001
标准液压缸(Storz 标准)-公称压力 160 bar (16 MPa)
ZBD 2511
标准液压缸(DIN 24333)-公称压力 250 bar (25 MPa)
ZBD 2512
差动液压缸(CDH1)-公称压力 250 bar (25 MPa)
ZB12511
标准液压缸(DIN 24333)-公称压力 250 bar(25 MPa)电感传感
ZW/ZWAS 2511
-公称压力 250 bar，带集成排量编码器标准液压缸(DIN 24333)
ZB 2550 型
标准液压缸(Storz 标准)-公称压力 250 bar (25 MPa)
