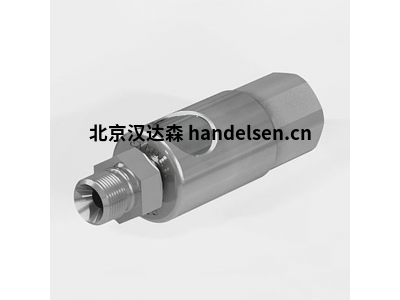

工业连接的军刀”：STAUBLI RBE系列快速接头

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

STAUBLI，这个在工业领域如雷贯耳的名字，自 1892 年在瑞士诞生以来，便开启了一段波澜壮阔的创新征程。从初在纺织机械领域崭露头角，到如今成为工业连接器、工业机器人和纺织机械三大领域机电一体化解决方案的全球领导者 ，STAUBLI 始终秉持着对技术的执着追求和对品质的严苛要求。

在 100 多年的发展历程中，STAUBLI 不断突破技术边界，为全球工业发展提供了强有力的支持。其产品广泛应用于汽车、航空航天、电子、医疗等众多领域，成为了可靠与创新的代名词。而 RBE 系列快速接头，正是 STAUBLI 技术实力与创新精神的杰出代表之一。

RBE 系列的超凡特性

模块化：定制专属连接

RBE 系列快速接头采用模块化设计理念，如同搭建积木一般，用户可以根据实际需求自由组合。它提供了丰富多样的元件材料，如不锈钢、镀镍黄铜等 ，面对强腐蚀的化工流体传输，选择不锈钢材质的 RBE 接头，就能有效抵抗腐蚀，延长接头使用寿命；在一些对成本较为敏感且腐蚀性不强的普通工业场景中，镀镍黄铜材质则是经济实惠又能满足基本性能需求的优质之选。同时，多种密封件可选，像 PTFE 密封圈，以其出色的化学稳定性，在接触各类化学溶剂时都能保持良好的密封性能，确保流体传输过程中无泄漏之忧。

此外，还有 3 种不同的截止阀可供选用，无论是需要精准控制流体流量的精细化工实验，还是对流体通断速度有要求的自动化生产线，用户都能找到适配的组合，轻松创建出专属于自己应用场景的连接解决方案 ，真正实现 “量身定制”。

安全至上：杜绝隐患风险

安全，是工业生产的生命线，而 RBE 系列快速接头在设计上把安全做到了。内置的安全锁止系统，就像给接头加上了一把坚固的 “安全锁”，一旦连接完成，锁止系统便迅速启动，牢牢固定接头，防止因外力拉扯、振动等意外情况导致接头脱落，有效避免了流体泄漏引发的安全事故 。在汽车制造的涂装车间，高压油漆通过 RBE 接头输送，安全锁止系统能确保在复杂的工作环境下，接头始终稳定连接，保障油漆喷涂工作的顺利进行，同时避免了油漆泄漏对环境和人员造成的危害。

其防尘防护设计也十分贴心，能有效阻挡灰尘、杂质等污染物进入接头内部，避免因杂质磨损密封件或堵塞流体通道，从而延长接头的使用寿命，确保系统的稳定运行。在建筑施工现场，灰尘漫天飞舞，RBE 接头的防尘防护功能就显得尤为重要，它能让工程机械的液压系统在恶劣环境下依然正常工作。

压力补偿技术也是 RBE 系列的一大安全亮点，它可以自动平衡接头两端的压力，防止因压力突变而造成的接头损坏或流体泄漏。在石油天然气输送管道中，压力波动频繁，压力补偿技术能够有效应对这种情况，保障管道输送的安全。

高效流体管理：畅行无阻

在工业生产中，时间就是金钱，效率就是生命。RBE 系列快速接头深知这一点，其低流阻设计让各类流体在管道中畅行无阻。内部结构优化了流体通道，减少了流体在传输过程中的阻力和能量损耗，使得流速大幅提升，压降显著降低。以大型钢铁厂的冷却系统为例，大量的冷却水需要快速循环以保证设备的正常运行，RBE 接头的低流阻设计让冷却水能够高效流动，及时带走设备产生的热量，确保生产过程的连续性 。

快速响应的操作设计，使得接头的连接与断开能够在瞬间完成。操作人员只需轻轻按下按钮或进行简单的操作动作，就能迅速实现流体通道的接通或切断，大大节省了操作时间，提高了工作效率。在自动化生产线上，频繁的工具更换需要快速连接和断开流体接头，RBE 系列快速接头能够快速响应，无缝对接生产流程，减少设备停机时间，提升整体生产效率。

多元应用场景

轨道交通：稳定运行的幕后英雄

在轨道交通领域，RBE 系列快速接头扮演着至关重要的角色，是保障列车稳定运行的幕后英雄。尤其是在铁路制动系统中，其应用极为关键。制动系统对于列车的安全运行起着决定性作用，而 RBE 系列快速接头作为连接制动管道的关键部件，必须确保在各种复杂工况下都能稳定工作。

铁路环境中，防火要求极为严格，因为一旦发生火灾，后果不堪设想。RBE 系列快速接头采用了符合防火标准的材料制造，能够在高温环境下保持结构的完整性和密封性能，有效降低了火灾发生时的安全风险 。在列车运行过程中，振动是常态，频繁的振动可能导致普通接头松动、脱落，进而引发制动系统故障。但 RBE 系列接头凭借其耐振动特性，能够牢牢固定在管道上，确保制动系统的密封性不受影响，使制动信号能够准确、及时地传递，保障列车在行驶过程中能够随时可靠地制动，无论是高速行驶还是紧急制动，都能让乘客感到安心。

核工业与能源：挑战极限环境

核工业和能源领域，是充满挑战的极限环境，RBE 系列快速接头却能大显身手。在核工业中，存在着放射性物质，对设备的安全性和可靠性提出了的要求。RBE 系列接头采用特殊的材料和设计，能够有效抵御放射性物质的侵蚀，防止泄漏，确保操作人员和环境的安全。在核电站的冷却系统中，RBE 接头负责连接冷却管道，确保冷却液能够稳定循环，带走核反应堆产生的大量热量，维持反应堆的正常运行。其可靠的密封性能和耐辐射性能，为核电站的安全稳定运行提供了坚实保障 。

在能源领域，特别是高压流体传输场景，如石油天然气开采和输送过程中，管道内的流体压力，对连接部件的耐压性能是巨大考验。RBE 系列快速接头能够承受高达 450bar（6526PSI）的压力 ，其坚固的结构和优质的密封材料，确保在高压下不会出现泄漏或损坏，保障了能源的安全、高效传输。无论是在深海的石油钻井平台，还是在广袤沙漠中的输油管道，RBE 接头都能稳定工作，为全球能源供应贡献着自己的力量。

工业自动化：智能生产的助推器

随着工业 4.0 时代的到来，工业自动化程度越来越高，RBE 系列快速接头成为了智能生产的有力助推器。在工业机器人集成应用中，机器人需要频繁更换工具，以完成不同的生产任务。RBE 系列快速接头的快速连接和断开功能，使得机器人能够在短时间内完成工具更换，大大提高了生产效率。在汽车制造工厂的焊接车间，工业机器人通过 RBE 接头快速更换焊接工具，实现了车身不同部位的精准焊接，整个过程流畅高效，为汽车的大规模生产提供了保障 。

在化工生产中，RBE 系列接头同样发挥着重要作用。化工生产涉及到各种腐蚀性强、易燃易爆的化学物质，对流体传输系统的安全性和稳定性要求。RBE 接头的模块化设计，可以根据不同的化学介质选择合适的材料和密封件，确保在复杂的化工环境中不会发生泄漏，保障了生产过程的安全。同时，其高效的流体管理特性，能够确保化工原料和产品在管道中快速、稳定地传输，提高了化工生产的效率和质量。

技术参数与选型指南

关键技术参数解读

在选择 RBE 系列快速接头时，了解其关键技术参数是至关重要的，这能确保接头与实际应用需求匹配。RBE 系列快速接头的公称直径范围为 3mm 到 19mm ，不同的公称直径决定了接头能够适配的管道尺寸，进而影响流体的流量。较小公称直径的接头适用于对流量需求较小的精密仪器或实验设备；而在大型工业管道系统中，为了满足大量流体的传输需求，则需要选择公称直径较大的接头 。

工作压力方面，RBE 系列表现，可达 450bar（6526PSI） ，这意味着它能够在的压力环境下稳定工作。在石油化工行业的高压管道系统中，RBE 接头能够承受巨大的压力，保障石油、天然气等流体的安全传输，不会因为压力过高而出现泄漏或损坏的情况。

其适用流体种类繁多，涵盖了氢气、氩气、氮气、氦气等气体，以及溶剂、酸等液体 。不同的流体具有不同的化学性质和物理特性，对接头的材料和密封性能有着不同的要求。例如，传输强腐蚀性的酸液时，就需要选择具有抗腐蚀性能的不锈钢材质接头，并搭配耐酸的密封件，以确保接头在长期使用过程中不会被腐蚀，保证流体传输的安全和稳定。

精准选型方法

选型时，要综合考虑多个因素。首先是介质特性，如前文所述，根据流体的腐蚀性、酸碱度、粘性等选择合适的接头材料和密封件。对于有易燃易爆特性的流体，还需选择具有防火防爆性能的接头。在化工制药行业，传输易燃易爆的有机试剂时，RBE 系列快速接头的防火防爆设计就显得尤为重要，它能有效降低安全风险。

环境条件也不容忽视。在高温环境下，接头的材料需要具备良好的耐高温性能，防止因温度过高而变形或损坏；在潮湿环境中，要考虑接头的防锈蚀能力 。在钢铁厂的高温炉区，使用的 RBE 接头就需要采用耐高温的特殊材料制造，以适应恶劣的工作环境。在户外潮湿的环境中，接头的表面处理和材料选择要能有效抵御潮湿空气的侵蚀，确保长期稳定运行。

操作需求同样关键，比如需要频繁连接和断开的场合，就要求接头具备快速连接和断开的功能，且操作要简便。在自动化生产线上，机器人需要频繁更换工具，RBE 系列快速接头的快速连接和断开功能，能让机器人在短时间内完成工具更换，大大提高了生产效率。如果对流量有严格要求，就要根据流量计算公式和实际需求，选择合适公称直径的接头 ，确保流体能够满足生产工艺的流量要求，避免因流量不足或过大影响生产。

安装维护秘籍

规范安装流程

正确的安装是 RBE 系列快速接头发挥佳性能的基础。在安装前，务必确保连接部位的清洁，使用干净的抹布和专业清洁剂，清除管道接口处的灰尘、油污和杂质，为接头安装创造一个洁净的环境。比如在电子芯片制造车间，微小的杂质都可能影响产品质量，因此对安装环境的清洁要求。

安装过程中，要严格控制对中性，确保接头与管道的中心线偏差不超过 0.5mm ，这就如同搭建积木时要将每一块积木都精准对齐，才能保证整体结构的稳固。如果对中性不好，接头在工作时会承受额外的应力，就像一个人长期背负过重的负担，容易导致密封件磨损，进而引发泄漏。以汽车发动机的燃油供给系统为例，若 RBE 接头安装对中性不佳，可能会造成燃油泄漏，不仅影响发动机性能，还存在安全隐患。

对于螺纹连接的接头，要按照标准扭矩进行紧固，例如 M8 接口的扭矩一般控制在 1.2 - 1.5N・m ，使用扭矩扳手可以确保扭矩的准确性。扭矩过大，接头可能会变形，就像用力拧瓶盖过度会导致瓶盖损坏；扭矩过小，则无法保证连接的紧密性，容易出现松动。在航空航天领域，对螺纹连接的扭矩要求更为严格，任何一点偏差都可能影响飞行器的安全飞行。

定期维护要点

为了确保 RBE 系列快速接头的长期稳定运行，定期维护。建议每运行 1000 小时对密封件进行检查，查看是否有磨损、老化或变形的迹象。例如在化工生产中，密封件长期接触腐蚀性介质，更容易出现损坏，所以需要更频繁地检查。一旦发现密封件有问题，应及时更换，每年更换一次密封圈是较为常见的维护措施 ，就像定期更换汽车的轮胎一样，以确保接头的密封性能始终处于佳状态。

压力测试也是维护的重要环节，定期进行保压测试，在 -0.8bar 真空环境下，压力降应≤0.02bar 。这就好比给轮胎定期检查气压，确保压力正常才能保证正常使用。通过压力测试，可以及时发现接头是否存在泄漏隐患，提前采取措施进行修复，避免在生产过程中出现意外泄漏，影响生产进度和安全。

备件管理同样不容忽视，备用的 RBE 接头及相关备件要妥善保存，保持干燥密封，避免长期暴露在空气中导致氧化生锈。在一些大型工厂中，会建立专门的备件库，对备件进行分类存放，并做好防潮、防锈等防护措施，确保在需要更换备件时，备件能够正常使用，减少设备停机时间，保障生产的连续性。

用于流体和气体的快速接头:

RBE 系列：直径：3 mm 到 19 mm 大压力可达 450 bar*

HCB 系列：直径：3 mm 到 20 mm 大压力可达 350 bar*

NCB 系列：直径：4 mm 到 20 mm 大压力可达 160 bar*

MCB 系列：直径：3 mm 到 16 mm 大压力可达 100 bar*

RBL 系列：直径：3 mm 到 11 mm 大压力可达 450 bar*

BPX 系列：直径：37 mm 大压力可达 10 bar*

GPL 系列：直径：25 mm 到 50 mm 大压力可达 10 bar*

VSU 系列：直径：38 mm 到 50 mm 大压力可达 10 bar*

液压快速接头:

MPX 系列：直径：06 mm 到 25 mm 大压力可达 315 bar*

CBX 系列：直径：3 mm 到 16 mm 大压力可达 450 bar*

SPX 系列：直径：06 mm 到 16 mm 大压力可达 450 bar*

HPX 系列：直径：8 mm 到 33 mm 大压力可达 500 bar*

THL 系列：直径：2.5 mm 大压力可达 1.000 bar* (在连接位置)

SBA 系列：直径：8 mm 到 12 mm 大压力可达 450 bar*

STAUBLI 快速接头全系列速览

除了备受瞩目的 RBE 系列，STAUBLI 还拥有丰富多样的快速接头产品系列，以满足不同工业领域的多样化需求 。

在用于流体和气体的快速接头中，HCB 系列的直径范围为 3mm 到 20mm ，大压力可达 350bar ，适用于多种流体和气体传输，其无泄漏设计有效保护工作环境，确保流体输送质量；NCB 系列直径 4mm 到 20mm ，大压力 160bar ，结构紧凑，能集成到受限空间，在一些对空间要求较高的精密仪器流体连接中发挥作用；MCB 系列直径 3mm 到 16mm ，大压力 100bar ，采用无泄漏平头设计，保障操作者和设备安全，常用于化工、制药等对安全要求的行业；RBL 系列直径 3mm 到 11mm ，大压力 450bar ，具备出色的耐压性能，可在高压环境下稳定传输流体和气体；BPX 系列直径 37mm ，大压力 10bar ，适用于一些大管径、低压的流体传输场景，如大型水箱的进出水连接；GPL 系列直径 25mm 到 50mm ，大压力 10bar ，常用于工业水系统等大流量、低压的场合；VSU 系列直径 38mm 到 50mm ，大压力 10bar ，在一些特殊的大型设备流体连接中展现其优势。

在液压快速接头领域，MPX 系列直径 6mm 到 25mm ，大压力可达 315bar ，专为中等压力液压回路设计，无泄漏设计保护回路和环境，安全锁定功能确保连接稳定；CBX 系列直径 3mm 到 16mm ，大压力 450bar ，紧凑设计和自动锁紧功能使其适用于重复、盲插或连接位置难以触及的插接，防污染设计保证流体完整性；SPX 系列直径 6mm 到 16mm ，大压力 450bar ，在高压液压系统中表现出色，为各类机械设备的液压系统提供可靠连接；HPX 系列直径 8mm 到 33mm ，大压力 500bar ，能够承受的压力，在重型机械、矿山设备等高压液压应用场景中；THL 系列直径 2.5mm ，大压力可达 1000bar（在连接位置） ，是超高压力液压系统的理想选择；SBA 系列直径 8mm 到 12mm ，大压力 450bar ，以其可靠的性能在液压系统中发挥重要作用。这些不同系列的快速接头，如同 STAUBLI 打造的精密工业连接矩阵，为全球工业发展提供了、多层次的连接解决方案 ，与 RBE 系列一起，共同铸就了 STAUBLI 在快速接头领域的地位。

结语：RBE 系列，工业连接的璀璨之星

STAUBLI 的 RBE 系列快速接头，凭借其模块化设计、安全性能、高效的流体管理能力，在众多工业领域中展现出非凡的价值 。它不仅是连接管道的工具，更是保障工业生产高效、安全、稳定运行的关键一环。

从轨道交通到核工业与能源，从工业自动化到各种复杂的工业场景，RBE 系列快速接头都能精准适配，解决各种连接难题。在未来，随着工业技术的不断进步，对快速接头的性能和可靠性要求也将越来越高 。RBE 系列快速接头必将凭借其强大的技术优势和不断创新的精神，持续为工业发展注入新的活力，成为推动工业进步的璀璨之星，工业连接领域迈向更加辉煌的未来 。相信在 STAUBLI 的不懈努力下，RBE 系列快速接头将在更多领域发挥重要作用，为全球工业的可持续发展贡献更大的力量。

行业趋势与 RBE 的未来蓝图

智能化浪潮：实时监控与智能管理

在工业 4.0 和智能制造的大背景下，智能化成为工业设备发展的必然趋势，RBE 系列快速接头也将顺应这一潮流 。通过集成压力传感器、温度传感器等各类传感器，RBE 系列接头能够实时感知连接状态下的压力、温度、流量等关键参数。这些传感器就像是接头的 “神经末梢”，将获取到的数据通过无线通信模块，如蓝牙、Wi-Fi、LoRa 等技术，实时传输到上位机或云端平台 。

在大型化工企业的生产车间，分布着众多的流体传输管道，使用 RBE 系列快速接头并集成传感器后，管理人员可以在控制中心实时监控每个接头的工作状态。一旦某个接头出现压力异常升高或温度超出正常范围的情况，系统会立即发出警报，提醒工作人员及时采取措施，避免因接头故障引发的生产事故和损失 。智能管理系统还可以根据采集到的数据，对设备的运行状况进行分析和预测，提前安排维护计划，实现预防性维护，降低设备故障率，提高生产效率。

材料创新：突破性能极限

材料科学的不断进步为 RBE 系列快速接头的性能提升带来了新的机遇。碳纳米管增强复合材料，这种新型材料具有优异的力学性能、导电性和化学稳定性，有望在 RBE 系列接头中得到广泛应用 。碳纳米管的高强度和高模量特性，能够使接头在承受高压和高应力的情况下，依然保持结构的稳定性，大大提升接头的耐压能力和抗疲劳性能 。其良好的化学稳定性，能有效抵抗各种腐蚀性介质的侵蚀，对于传输强酸、强碱等腐蚀性流体的应用场景，使用碳纳米管增强复合材料制造的 RBE 接头，将显著延长接头的使用寿命，降低维护成本 。

随着对环保和可持续发展的重视程度不断提高，可降解材料在工业领域的应用也逐渐成为研究热点。未来，RBE 系列快速接头可能会采用可降解的生物基材料，在满足工业生产需求的同时，减少对环境的影响。当接头达到使用寿命后，可在自然环境中逐渐降解，不会像传统材料那样造成长期的环境污染，为实现工业生产与环境保护的和谐共生做出贡献 。

环保新篇：绿色制造与可持续发展

在全球倡导绿色制造和可持续发展的今天，RBE 系列快速接头在环保设计方面也将不断取得进展。通过优化阀芯结构和密封技术，进一步降低接头在连接和断开过程中的泄漏量，使其符合更严格的环保标准，如欧盟的 CEPE 标准等 。在一些对环境要求的制药、食品饮料等行业，低泄漏量的 RBE 接头能够有效防止流体泄漏对生产环境造成污染，保障产品质量和生产安全 。

在生产过程中，STAUBLI 也将更加注重节能减排，采用绿色制造工艺，减少能源消耗和废弃物排放。通过优化生产流程、改进加工技术和使用清洁能源，降低 RBE 系列接头的生产对环境的负面影响 。在产品包装方面，采用可回收、可降解的包装材料，减少包装废弃物的产生，实现从产品设计、生产到使用、回收的全生命周期的绿色化 ，为推动工业领域的可持续发展贡献力量。
