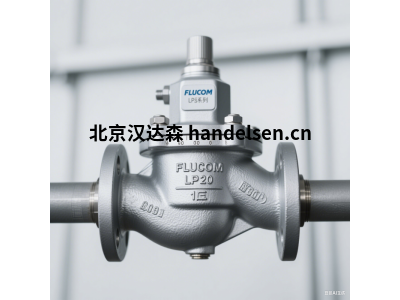

FLUCOM LPS 20 系列泄压阀：工业流程安全的精密守护者

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在石油化工、电力能源、制药食品等现代工业领域，高压流体系统无处不在。它们如同工业的“血管”，输送着生产的命脉。然而，压力失控如同血管破裂，瞬间便能引发灾难性后果——设备损毁、生产停滞、环境污染，甚至人员伤亡。此时，泄压阀（Safety Valve / Pressure Relief Valve）便成为守护系统安全的后一道防线。FLUCOM 作为德国精密阀门技术的代表其 LPS 20 系列弹簧式泄压阀凭借设计、可靠的性能和广泛的应用适应性，在全球工业安全领域赢得了高度信赖，成为众多关键流程中“安全卫士”。

一、守护之盾：泄压阀的核心使命与 LPS 20 系列定位

泄压阀的核心使命简单而关键：超压保护。当系统压力因故障（如冷却失效、阀门误关、反应失控、火灾等）意外升高并超过预设的安全极限时，泄压阀必须即时、可靠、足量地开启，将超压介质（气体、蒸汽或液体）快速排放至安全地点（如火炬系统或密闭回收装置），从而将系统压力强行限制在安全范围内，保护人员、设备和环境免受超压破坏。

FLUCOM LPS 20 系列正是为承担这一关键使命而设计。它属于直接作用式弹簧载荷泄压阀，是工业领域应用广泛、技术成熟的泄压阀类型之一。该系列定位于中高压、高可靠性、多介质适应的工业应用场景，特别强调：

·         精确起跳： 严格按照设定压力（Set Pressure）精准开启。

·         快速全启： 达到超压时迅速达到全开状态（通常遵循API 526、ASME Sec I/VIII或ISO 4126标准规定的排量曲线），确保足量排放。

·         稳定回座： 系统压力恢复正常后，能紧密关闭，无频跳或颤振，减少介质损失和阀件磨损。

·         持久耐用： 采用优质材料和精密制造，适应苛刻工况（高温、高压、腐蚀、脏污等），确保长寿命和低维护。

·         认证齐全： 符合主要的国际安全标准（如ASME, PED, AD2000），具备相应认证标记，满足全球法规要求。

二、匠心设计：LPS 20 系列的技术精髓

LPS 20 系列的性能源于其精妙的设计理念和严谨的制造工艺：

1. 优化的流道与阀瓣设计：

o    高效流线型结构： 阀门内部流道经过CFD（计算流体动力学）优化，大限度减少流动阻力，提高介质流通效率，确保在超压瞬间能快速建立足够的升力使阀门开启。

o    精密的阀瓣/阀座密封副： 采用硬化处理（如堆焊司太立合金）的金属密封面，确保在高温高压下的优异密封性和耐磨性。阀瓣设计（如反冲盘结构）有助于利用排放介质产生的反作用力，加速阀门开启过程，实现“突跳”开启特性（Pop Action），迅速达到全开状态和大排放能力。

o    平衡式设计（部分型号）： 对于背压较高或压力设定值接近系统工作压力的场合，LPS 20 系列可选配平衡波纹管（Bellows）设计。波纹管有效隔离了阀盖腔室与排放背压，消除了背压变化对阀门开启压力（Set Pressure）和排放性能的影响，保证了动作的精确性和可重复性。

2. 高性能弹簧系统：

o    高品质弹簧钢： 选用经过严格热处理和表面处理的优质弹簧钢制造，确保在设定的工作温度范围内提供稳定、线性的弹力，抵抗应力松弛和蠕变。

o    精确校准与锁定： 弹簧预紧力通过调节螺栓精细设定，并通过锁紧螺母牢固锁定，防止运输或振动导致的设定值漂移。FLUCOM 的精密调校设备保证设定压力的高精度。

o    弹簧保护： 阀盖设计有效保护弹簧免受环境（如腐蚀性大气、雨水）或排放介质的影响。

3. 坚固耐用的结构与材料：

o    主体材料： 提供广泛的材料选择，包括碳钢（WCB, LCC）、合金钢（WC6, WC9）、不锈钢（CF8M/316, CF3M/316L）等，满足不同介质（腐蚀性、洁净度）和温度压力等级的要求。

o    关键部件强化： 阀瓣、阀座、导向套等关键摩擦和密封部件采用更高等级材料或表面硬化处理，显著提升耐磨蚀和抗冲刷能力。

o    严苛制造与检验： 遵循严格的质量管理体系（如ISO 9001），从铸造、加工到装配，每道工序都经过严格的质量控制。关键阀门通常进行工厂水压试验（Shell Test）、气密试验（Seat Tightness Test）和排量系数（Certified Flow Capacity/KdR）验证试验，并提供详细的测试报告。

4. 灵活的配置与连接：

o    多种端部连接： 提供法兰连接（RF, RTJ 等，符合ANSI, DIN, JIS, GB等标准）、螺纹连接（NPT, BSP）或焊接端（SW, BW）等多种选项。

o    多样化选项： 可选配提升扳手（Lifting Lever）用于手动测试；不同形式的阀帽（Open Bonnet, Closed Bonnet with Vent）；不同材质的垫片和填料；用于蒸汽应用的敞开式阀盖（Open Bonnet）设计等。

o    广泛的设定压力与排量范围： LPS 20 系列涵盖多种通径（通常从DN 20/25到DN 100/150甚至更大），能够满足从低压到高压（具体范围需参考选型手册），从小排量到大排量的各种保护需求。

三、广泛赋能：LPS 20 系列的核心应用领域

凭借其可靠性和适应性，FLUCOM LPS 20 系列活跃在众多关乎国计民生的工业心脏地带：

1. 石油天然气与炼油化工：

o    油气分离器、反应器、分馏塔、换热器、储罐、压缩机、管道系统等的超压保护。

o    处理介质包括原油、天然气、液化气（LPG, LNG）、各种烃类、酸性气体（需特殊材质）、蒸汽、水等。

2. 电力工业（火电、核电）：

o    锅炉本体及过热器、再热器、省煤器的蒸汽超压保护（需符合ASME Sec I）。

o    除氧器、高压加热器、汽轮机旁路系统、辅汽系统、核岛辅助系统等。

o    关键应用对阀门的快速响应、高排量、高温高压耐受性要求。

3. 化工与制药：

o    各类化学反应釜、聚合釜、高压灭菌器、蒸馏塔、溶剂储罐、干燥设备等。

o    处理强腐蚀性、有毒有害、高纯度或无菌要求介质，对材质、密封和清洁度（CIP/SIP兼容设计可选）有特殊要求。

4. 油气储运：

o    LNG接收站储罐及管道、长输管线站场设备、球罐、装车臂等的超压保护。

5. 一般工业过程：

o    空压系统、热力系统（蒸汽锅炉、热水锅炉 - 需符合相关标准）、液压系统、工业气体（氮气、氧气、氢气等）储运及使用设备。

四、精益求精：选型、安装与维护的关键考量

要充分发挥 LPS 20 系列的性能，正确的选型、安装和维护至关重要：

·         精准选型是基石：

o    确定保护对象与工况： 明确被保护设备、介质（相态、组分、特性如腐蚀性、毒性、黏度、洁净度）、工作压力温度、大允许工作压力（MAWP）、所需泄放量（Relieving Capacity）。

o    计算泄放量： 依据公认标准（API 520/521, ASME Sec I/VIII, ISO 4126等）和具体的超压工况（如火灾、堵塞、热膨胀、化学反应失控等）精确计算所需的小有效泄放面积和排量。

o    选择型号与参数： 根据计算结果、设定压力、背压、介质特性选择LPS 20系列的具体型号（通径）、材料、连接方式、设定压力范围、是否需要平衡波纹管、特殊选项（如提升扳手、阀盖形式）等。务必严格遵循FLUCOM选型手册和咨询专业工程师。

·         规范安装保安全：

o    位置： 尽可能直接安装在被保护设备或管道的顶部/上方，入口管线应短而直，管径不小于阀门入口口径，避免积液袋。

o    出口： 排放管线应支撑牢固，流向安全地点（火炬、处理设施、大气 - 需合规），管径足够大，阻力小（低背压），考虑反作用力、排放噪声和介质冷凝/冻结问题。平衡波纹管阀需注意波纹管压力极限。

o    隔离阀： 通常禁止在泄压阀入口安装隔离阀（法规要求例外时需严格锁闭并监管）。出口隔离阀（如需要）必须连锁开启或采取其他确保不阻碍排放的措施。

o    调试： 安装后需由专业人员进行终的压力设定验证和功能测试（按标准规范）。

·         定期维护延寿命：

o    定期测试： 根据法规（如压力容器定期检验规则）、工厂安全规程和阀门使用状况，进行定期在线测试（使用提升扳手）或离线校验（拆下送至有资质的校验机构）。校验周期通常为每年或更短（苛刻工况）。

o    检查与保养： 检查外部泄漏、腐蚀、损伤；检查弹簧是否腐蚀或变形；检查活动部件是否卡涩；检查排放管是否畅通。离线校验时清洁、检查密封面磨损情况、导向间隙、弹簧性能等，更换必要备件（垫片、填料、甚至阀瓣/阀座组件）。

o    记录管理： 建立完整的阀门台帐，记录每次校验、测试、维修的结果和日期。

五、选择 FLUCOM LPS 20 系列的价值

在关乎生命财产安全的领域，选择泄压阀绝非简单的设备采购，而是对安全承诺、可靠保障和长期价值的投资。FLUCOM LPS 20 系列的价值体现在：

·         无与伦比的可靠性： 德国精密制造工艺、优质材料、严格测试和认证，确保在关键时刻绝不“掉链子”。

·         精确一致的性能： 精准的起跳、稳定的回座、足额的排量，为系统提供可预测、可依赖的安全边界。

·         广泛的适应性： 丰富的配置选项和材料选择，能从容应对从常规到苛刻的各种工业环境挑战。

·         法规合规保障： 符合主流国际标准并获得认证，助力用户满足全球各地区严格的安全生产法规要求。

·         长寿命与低总成本： 坚固耐用的设计减少了非计划停机和频繁更换的成本，优化的性能降低了介质损失和能耗，专业的服务支持延长了阀门使用寿命，显著降低了总拥有成本（TCO）。

·         专业支持网络： FLUCOM 及其授权合作伙伴提供专业的技术咨询、选型支持、快速交付和售后服务（如校验、维修）。

结语

FLUCOM LPS 20 系列泄压阀，不仅仅是一个安装在管道上的金属部件，它是工业流程中一道隐形的安全长城，是工程师对安全生产的严谨承诺。它以精密的德国工艺、性能表现和可靠的超压防护能力，默默守护着全球无数工厂、装置和人员的平安。在追求高效生产的同时，对安全设备的选择容不得半点妥协。选择 FLUCOM LPS 20 系列，就是为您的关键资产和核心流程选择了经得起时间考验的、值得信赖的安全保障。在压力的临界点上，让 LPS 20 成为您坚实的防线。
